В качестве показателя помехозащищенности используются: коэффициент помехозащищенности, допустимая плотность мощности помехи на дальней (ближней) границе зоны поражения в районе постановщика помехи, при которой обеспечивается своевременное обнаружение (вскрытие) и уничтожение (поражение) цели, дальность открытой зоны, дальность, начиная с которой цель обнаруживается (вскрывается) на фоне помех при постановке постановщиком помехи.

Работное время ЗРК(время реакции) - интервал времени между моментом обнаружения воздушной цели средствами ЗРК и пуском первой ракеты. Оно определяется временем, которое затрачивается на поиск и захват цели и на подготовку исходных данных для стрельбы. Работное время ЗРК зависит от конструктивных особенностей и характеристик ЗРК от уровня подготовки боевого расчета. Для современных ЗРК его величина находится в пределах от единиц до десятков секунд.

Время перевода ЗРК из походного положения в боевое- время с момента подачи команды на перевод комплекса в боевое положение до готовности комплекса к открытию огня. Для ПЗРК это время минимальное и составляет несколько секунд. Время перевода ЗРК в боевое положение определяется исходным состоянием его элементов, режимом перевода и видом источника электропитания.

Время перевода ЗРК из боевого положения в походное- время с момента подачи команды на перевод ЗРК в походное положение до окончания построения элементов ЗРК в походную колонну.

Боевой комплект(бк) - количество ракет, установленных на один ЗРК.

Запас хода- предельное расстояние, которое может пройти автотранспортное средство ЗРК, израсходовав полную заправку топлива.

Массовые характеристики- предельные массовые характеристики элементов (кабин) ЗРК и ЗУР.

Габаритные характеристики- предельные внешние очертания элементов (кабин) ЗРК и ЗУР, определяемые наибольшей шириной, длиной и высотой.

Зона поражения ЗРК

Зона поражения комплекса - область пространства, в пределах которой обеспечивается поражение воздушной цели зенитной управляемой ракетой в расчетных условиях стрельбы с заданной вероятностью. С учетом эффективности стрельбы она определяет досягаемость комплекса по высоте, дальности и курсовому параметру.

Расчетные условия стрельбы- условия, при которых углы закрытия позиции ЗРК равны нулю, характеристики и параметры движения цели (ее эффективная отражающая поверхность, скорость и др.) не выходят за заданные пределы, атмосферные условия не мешают наблюдению за целью.

Реализуемая зона поражения- часть зоны поражения, в которой обеспечивается поражение цели определенного типа в конкретных условиях стрельбы с заданной вероятностью.

Зона обстрела- пространство вокруг ЗРК, в котором обеспечивается наведение ракеты на цель.

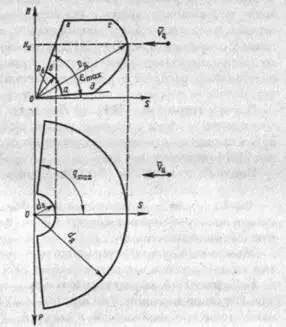

Рис. 1. Зона поражения ЗРК: вертикальное (а) и горизонтальное (б) сечение

Зона поражения изображается в параметрической системе координат и характеризуется положением дальней, ближней, верхней и нижней границ. Основные ее характеристики: горизонтальная (наклонная) дальность до дальней и ближней границ d d (D d ) и d(D), минимальная и максимальная высоты H mn и Н max , предельный курсовой угол q max и максимальный угол места s max . Горизонтальная дальность до дальней границы зоны поражения и предельный курсовой угол определяют предельный параметр зоны поражения Р пред т. е. максимальный параметр цели, при котором обеспечивается ее поражение с вероятностью не ниже заданной. Для многоканальных по цели ЗРК характерной величиной также является параметр зоны поражения Р стро , до которого количество проводимых стрельб по цели не менее, чем при нулевом параметре ее движения. Типичное сечение зоны поражения вертикальной биссекторной и горизонтальной плоскостями показано на рисунке.

Положение границ зоны поражения определяется большим количеством факторов, связанных с техническими характеристиками отдельных элементов ЗРК и контура управления в целом, условиями стрельбы, характеристиками и параметрами движения воздушной цели. Положение дальней границы зоны поражения определяет потребную дальность действия СНР.

Положение реализуемой дальней и нижней границ зоны поражения ЗРК может также зависеть и от рельефа местности.

Зона пуска ЗУР

Чтобы встреча ракеты с целью произошла в зоне поражения, пуск ракеты необходимо производить заблаговременно с учетом подлетного времени ракеты и цели до точки встречи.

Зона пуска ракет - область пространства, при нахождении цели в которой в момент пуска ракет обеспечивается их встреча в зоне поражения ЗРК. Для определения границ зоны пуска необходимо из каждой точки зоны поражения отложить в сторону, обратную курсу цели, отрезок, равный произведению скорости цели V ii на полетное время ракеты до данной точки. На рисунке наиболее характерные точки зоны пуска соответственно обозначены буквами а', 6' в' г' д'.

Рис. 2. Зона пуска ЗРК (вертикальное сечение)

При сопровождении цели СНР текущие координаты точки встречи, как правило, вычисляются автоматически и отображаются на экранах индикаторов. Пуск ракеты производится при нахождении точки встречи в границах зоны поражения.

Гарантированная зона пуска- область пространства, при нахождении цели в которой в момент пуска ракеты обеспечивается ее встреча с целью в зоне поражения независимо от вида противоракетного маневра цели.

В соответствии с решаемыми задачами функционально необходимыми элементами ЗРК являются: средства обнаружения, опознавания ЛА и целеуказания; средства управления полетом ЗУР; пусковые установки и пусковые устройства; зенитные управляемые ракеты.

Для борьбы с низколетящими целями могут применяться переносные зенитные ракетные комплексы (ПЗРК).

При использовании в составе ЗРК («Пэтриот», С-300) многофункциональных РЛС они выполняют роль средств обнаружения, опознавания, устройств сопровождения ЛА и наводимых на них ракет, устройств передачи команд управления, а также станций подсвета цели для обеспечения работы бортовых радиопеленгаторов.

В зенитных ракетных комплексах в качестве средств обнаружения ЛА могут использоваться радиолокационные станции, оптические и пассивные пеленгаторы.
