Водоизмещение при полной нагрузке, т: 1440, 1500 (Improved Tetal). Длина, м: 95,4. Ширина, м: 11,7.

Осадка, м: 3,3,1 (для Improved Tetal). Скорость, узлы: 24.

Пушечное вооружение: 2 двуствольные АУ калибра 76 мм/60 производства СССР (на Tetal). 1 АУ калибра 76 мм/60 производства СССР (на Improved Tetal). 2 двуствольные АУ калибра 30мм/65 производства СССР (на Tetal). 4 АУ АК 630 калибра 30 мм/65 (на Improved Tetal). 2 пулемета калибра 14,5 мм (на Tetal). Торпеды: 2 ДТА калибра 533 мм; торпеды производства России, обр. 53-65. Противолодочные бомбометы: 2 16-ствольных бомбомета РБУ-2500 (на Tetal) 2 бомбомета РБУ 6000 (на Improved Tetal). Ложные цели: 2 ПУ дипольных отражателей РК 16.

РЛС:

Обнаружения ВНЦ-StrutCurve. Навигационные - Nayada.

Управления огнем: Drum Tilt. Hawk Screech (Drum Tilt только на Improved Tetal). ГАС: 1 подкилевая ГАС Hercules (MG 322) с системой активного поиска и управления огнем.

Вертолеты: 1 вертолет IAR 316В ALOUETTEIII (ПЛО) (только на Improved Tetal). Фрегаты - Россия Тип Geisha 1-V/KASZUB (Класс 620)

ВИЦЕ-АДМИРАЛ ВАСИЛЕ СКОДРИА

Страна: Литва, Польша, Россия, Украина Страна-производитель: Россия Класс корабля: фрегат

Тип корабля: GRISHAI (класс 1124) («АЛЬБАТРОС») (FFL)

В строю: 6 (в России), 2 (на Украине)

Тип корабля: GRISHA II (класс 1124Р) («АЛЬБАТРОС») (FFL)

В строю: 8 (и России), 2 (на Украине)

Тип корабля: GRISHA III (класс 1124М) («АЛЬБАТРОС») (FFL)

В строю 21 (в России), 2 (в Литве)

Тип корабли: GRISHA V (класс 1124БМ) («АЛЬБАТРОС») (FFL)

В строю: 30 (в России), 1 (на Украине)

Тип корабли: KASZUB (класс 620) (FF)

В строю: 1 (в Польше)

ЛИТВА

Название и номер корабля:

.ZEMAITIS (F11 экс-МПК 108). AUKSTAITIS (F12 экс-МПК44)

РОССИЯ

Название и номер корабля:

«АМЕТИСТ», «БРИЛЛИАНТ»,«ИЗУМРУД»,«ПРЕДАННЫЙ», «РУБИН»,«ЖЕМЧУГ», «ПРОВОРНЫЙ», «НАДЕЖНЫЙ» (все типа «ГРИША» II, пограничные корабли) «ДОЗОРНЫЙ», «СМЕЛЫЙ», «БДИТЕЛЬНЫЙ», «РЕШИТЕЛЬНЫЙ» (все типа «ГРИША» III, пограничные корабли) УКРАИНА

Название и номер корабля:

Тип «ГРИША»I - «СУМЫ» (U 209), «ХЕРСОН» (U 210);

Тип «ГРИША» II - «ЧЕРНИГОВ» (U 205),«ВИННИЦА» (1.1 200).

Тип «ГРИША»V-«ЛУЦК» (U 200,экс-400) ПОЛЬША

Название и номер корабля: KASZUB (240)

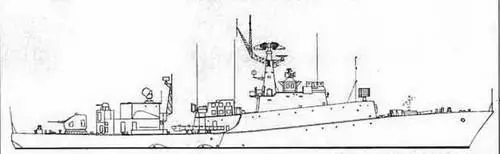

Отличительные признаки:

• Высокий нос с обтекаемыми обводами в направлении кормы.

• ПУ ЗУР SA-N-4 Gecko (положение «А»). На кораблях типа «ГРИША» II в этом положении установлена 57-мм/80 АУ.

• Два РБУ по обоим бортам (в положении «В»).

• Пирамидальная грот-мачта в кормовой части носовой надстройки.

• Сверху грот-мачты в ее задней части расположена решетчатая мачта в форме буквы Y (на кораблях типа «ГРИША» II - закрытая).

• Антенна РЛС управления огнем Pop Group сверху надстройки перед грот-мачтой (за исключением «ГРИША» II).

• Одна низкая, квадратная труба ближе к корме от середины корабля.

• Невысокая кормовая надстройка со стройной решетчатой мачтой в передней часги и.антенной РЛС управления огнем Muff Cob в задней (на кораблях типа «ГРИША» III/V РЛС Bass Tilt с ЗО-мм/65 АУ).

• В положении «Y» смонтирована 57-мм/80 АУ.

Примечание 1. Легче всего отличить Grisha II по 57-мм пушке в положении «А». «ГРИША» III такой же, как и Grisha I, за исключением РЛС управления огнем Bass Tilt. «ГРИША» V - единственный класс кораблей с установленной в положении «Y» 76-мм АУ.

Примечание 2. На корабле Kaszub, основанном на проекте «ГРИША», в положении «А» монтируется 76-мм АУ. У него длинная низкая надстройка и незаметная дымовая труба. В положении «X» на кормовой надстройке позади грот-мачты установлена двуствольная 23-мм/87 АУ ЗУ-23-2М Wrobel.

Водоизмещение при полной нагрузке, т: 1200,1150 (для украинских кораблей) 1183 (для Kaszub). Длина, м: 71,2 (82,3 у Kaszub).

Ширина, м: 9,8 (10 у Kaszub). Осадка, м: 3,7 (3,1 у Kaszub). Скорость, узлы: 30 (27 у Kaszub).

Дальность хода, мили: 2500 при 14 узлах (3500 при 14 узлах для Kazub). Ракеты: сдвоенная ПУ ЗУР SA-N-4 Gecko (на кораблях типа «ГРИША» I, III и V). 2 счетверенные ПУ SA-N-5 (Kaszub).

Пушечное вооружение: 2 двуствольные АУ калибра 57 мм/80 (на «ГРИША» II -2 двуствольные АУ). 7б-мм/60 АУ (на «ГРИША» V). 1 АУ калибра 30 мм / 65 (на «ГРИША» III и V).l АУ калибра 76 мм/65 АК 176 производства СССР и 3 дву-‹ iмольные АУ калибра 23 мм/87 ZU-23-2M Wrobel (на Kaszub). Гпрпеды: 2 ДТА калибра 533 мм (с литовских кораблей F 12 и F11 сняты). Противолодочные минометы: 2 12-ствольных миномета РБУ 6000 (только на корлблях типа «ГРИША» V).

Глубинные бомбы: 2.

Ложные цели: 2 ПУ дипольных отражателей ПК 16 или 4 ПК 10. РЛС:

Обнаружения ВНЦ - Strut Curve (на ранних версиях «ГРИША» V - Strut Pair). Half Plate Bravo - на более поздних версиях «ГРИША» V.

Обнаружения НЦ - Nogat SRN 7453 (только на Kaszub), (Racal Decca RM 1290 -в Литве).

Навигационные - «Дон» 2 (SRN 441ХТ. Только на Kaszub). Terma Scanter - в Литве. Управления огнем: Pop Group (на «ГРИША» I, III и V). Muff Cob (кроме «ГРИША» III и V). Bass Tilt (на «ГРИША» III и V).

ГАС: Bull Nose (MGK 335 MS) смонтирован на корпусе. Elk Tail (VDS) («ГРИША») (MG 322T смонтирован на носу, MG 329М смонтирован на корме, переменной глубины погружения, на Kaszub).

Страна: Алжир, Болгария, Куба, Ливия, Югославия

Страна-производитель: Россия

Класс корабля: фрегат

Тип корабля: КОМ 1/Ш (класс 1159) (FF)

В строю: 1(в Болгарии), 2 (на Кубе), 1+1 в резерве (в Ливии) (FFG) БОЛГАРИЯ

Название и номер корабля: SMELI (экс-ДЕЛЬФИН) (11) КУБА

Название и номер корабля: (350), (383, экс-353) ЛИВИЯ

Название и номер корабля: AL HANI (F 212), AL QIRDABIYAN (F 213)

Тип корабля: M0URA0 RAIS (KONIII) (класс 1159,2) (FF)

В строю: ;

АЛЖИР

Название и номер корабля:

MOURАО RA1S (901), RAIS KELLICH (902), RAIS K0RF0U (903)

Тип корабля: Koni (типы SPLIT и KOTOR) (FFG)

В строю: 2 (типа SPLIT/K0T0R), 2 (типа K0T0R) (в Югославии)

ЮГОСЛАВИЯ

Название и номер корабля:

BELGRAO (»K( SIM 11) (31), PODGORICA (экс-KOPAR) (32), ZAGREB (экс-KOTOR) (33), NOVI SAO (ikc-PULA) (34)

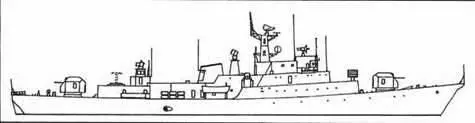

Отличительные признаки:

• Высокий нос и обтекаемыми обводами верхней палубы в направлении кормы.

• 2-ствольная 76-мм АУ (положение «А»).

• Противолодочный бомбомет РБУ 6000 в положении «В».

• Ступенчатая надстройка с закрытой грот-мачтой в задней части, на которой смонтирована антенна РЛС обнаружения ВНЦ или только ВЦ Strut. Curve.

• Одна приземистая дымовая труба, смещенная к корме от середины корабля.

• Короткая, закрытая пирамидальная мачта непосредственно перед дымовой трубой, несущая антенну РЛС управления огнем Drum Tilt.

• В положении «Х»-ПУ ЗУР SA-N-4.

• На кормовой части надстройки непосредственно перед ПУ ЗУР размещен пункт управления огнем системы Pop Group.

Примечание 1. Все вышеперечисленные особенности в равной степени присущи кораблям Алжира, Болгарии и Кубы, которые поэтому очень легко спутать. Заметным отличием кораблей Ливии является то, что передняя часть надстройки убрана для того, чтобы разместить ПУ ПКР SS-N-2C, а перед постом управления огнем системы Pop Group находится решетчатая мачта. В1991 г. корабли Ливии были выкрашены защитной краской. На кораблях Алжира, Ливии и Кубы имеется свободное место позади дымовой трубы.
