Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

• Крутой покат корпуса на корме в сравнении с плавным скатом в носовой части.

• В кормовой части опалубки расположен большой руль с плоским верхом и скошенной передней кромкой.

Надводное водоизмещение, т: 4400. Подводное водоизмещение, т: 4900. Длина, м: 82,9. Ширина, м: 9,8. Осадка, м: 8,5.

Скорость, узлы: 30+ подводная.

Ракетное вооружение: КР МБ - Hughes Tomahawk Block III (Splendid). ПКР -McDonnell Douglas UGM-84B Sub-Harpoon.

Торпедное вооружение: 5 ТА калибра 533 мм: торпеды Marconi Spearfish/ Marconi Tigerfish Mk 24 Mod 2.

Ложные цели: 2 ПУ SSE Mk 6 для постановки торпедных ложных целей. РЛС:

Навигационная - Kelvin Hughes Тип 1006.

ГАС: Plessey Тип 2074; на корпусе. Фланговая решетка ВАС Тип 2007; на корпусе. Буксируемая решегка Ferranti Тип 2046. Thomson-Sintra Тип 2019 PARIS или THORN EMI 2082; Marconi Тип 2077.

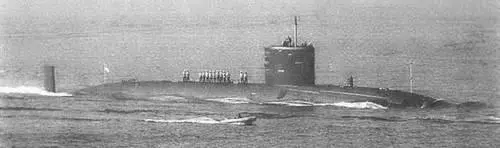

«СКИПТРИ»

Страна: Великобритания Страна-производитель: Великобритания Класс корабля: ПЛ Тип: TRAFALGAR (ДПЛ) В строю: 7

Название и номер корабля: TRAFALGAR (S 107), TURBULENT (S 87), TIRELESS (S 88), TORBAY (S 90), TRENCHANT (S 91), TALENT (S 92), TRIUMPH (S 93)

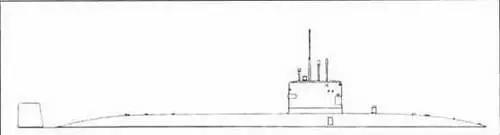

Отличительные признаки:

• Длинный низкий корпус с почти одинаковыми скатами в носовой и кормовой оконечности наружного корпуса.

• Закругленная обшивка верхней части корпуса.

• Убирающиеся рули глубины, установленные впереди на корпусе.

• Выступающий тонкий обтекатель ГАС расположен на обшивке перед рубкой.

• Рубка расположена немного впереди мидель-шпангоута. Она имеет вертикальную переднюю и заднюю стенки и сходится конусом к заднему краю.

• В кормовой части корпуса расположен большой руль с плоским верхом и скошенной передней кромкой.

Примечание 1. На корабле «TURBULENT» в кормовой части корпуса есть небольшой «горб», в котором размещается маленькая лебедка. Примечание 2. Наружный корпус и наружные поверхности покрыты специальным покрытием снижающим шумы.

Примечание 3. Рубка упрочена для проведения операций подо льдом.

Надводное водоизмещение, т: 4740. Подводное водоизмещение, т: 5208. Длина, м: 85,4. Ширина, м: 9.8. Осадка, м: 9.5.

Скорость, узлы: 32 подводная.

Ракетное вооружение: КР МБ - Hughes Tomahawk Block III устанавливаются с 1998 г. ПКР - McDonnell Douglas UGM-84B Sub-Harpoon Block 1С. Торпедное вооружение: 5 носовых ТА калибра 533 мм; торпеды Marconi Spearfish/Marconi Tigerfish Mk 24 Mod 2.

Ложные цели: 2 ПУ SSE Mk 8 для постановки торпедных ложных целей. РЛС:

Навигационная - Kelvin Hughes Тип 1007.

ГАС: ВАе Тип 2007 АС или Marconi 2072; на корпусе. Plessey Тип 2020 или Marconi/Plessey 2074; на корпусе. Буксируемая решетка GEC Avionics Тип 2026 или Ferranti Тип 2046. Thomson-Sintra Тип 2019 PARIS или THORN EMI 2082. Marconi Тип 2077.

«ТРЕНЧАНТ»

Страна: Великобритания

Страна-производитель: Великобритания

Класс корабля: АПЛ

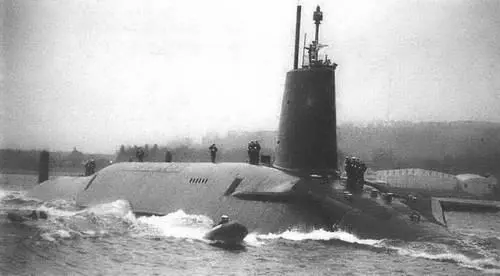

Тип: VANGUARD (АПЛ)

В строю: 3

В производстве: 1

Название и номер корабля: VANGUARD (S 28), VICTORIOUS (S 29). VIGILANT (S 30). VENGEANCE (S 31)

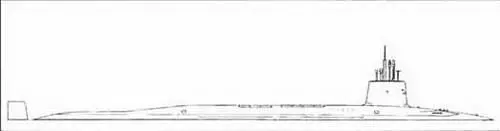

Отличительные признаки:

• Опалубка скатывается к ватерлинии перед рубкой.

• Тонкая конусообразная рубка расположена достаточно далеко впереди мидель-шпангоута.

• Убирающиеся горизонтальные рули, установленные на корпусе, расположены примерно по центру между рубкой и носом.

• Большой ясно различимый корпус с плоским верхом расположен за рубкой; крутой перепад в кормовой части. В корпусе размещены КР МБ.

• Большой руль с изогнутым верхом.

Примечание 1. Наружные поверхности ПЛ покрыты специальным покрытием, снижающим шумы.

Подводное водоизмещение, т: 15 900. Длина, м: 149,9. Ширина, м: 12,8. Осадка, м: 12.

Скорость, узлы: 25 подводная.

Ракетное вооружение: БР МБ - Lockheed Trident 2 (D5).

Торпедное вооружение: 4 ТА калибра 533 мм; торпеды Marconi Spearfish.

Ложные цели: 2 ПУ SSE Мк 10 для постановки торпедных ложных целей.

РЛС

Навигационная - Kelvin Hughes Тип 1007.

ГАС: Marconi/Plessey Тип 2054; на корпусе. Буксируемая решетка Marconi/ Ferranti Тип 2046.

Страна: США

Страна-производитель: США Класс корабля: ПЛ Тип: LOS ANGELES (АПЛ) В строю: 53

Название и номер корабля: LOS ANGELES (S 688), PHILADELPHIA (SSM 690), MEMPHIS (SSN 691), BREMERTON (SSN 698), JACKSONVILLE (SSN 699). DALLAS (SSN 700), LA JOLLA (SSN 701), BOSTON (SSN 703), CITY OF CORPUS CHRISTI (SSN 705), ALBUQUERQUE (SSN 706)', PORTSMOUTH (SSN 707), MINNEAPOLIS-SAINT PAUL (SSN 708), HYMAN G RICKOVER (SSN 709), AUGUSTA (SSN 710). SAN FRANCISCO (SSN 711), ATLANTA (SSN 712), HOUSTON (SSN 713), NORFOLK (SSN 714), BUFFALO (SSN 715). SALT LAKE CITY (SSN 716),0LYMPIA (SSN 717), HONOLULU (SSN 718), PROVIDENCE (SSN 719), PITTSBURGH (SSN 720), CHICAGO (SSN 721), KEY WEST (SSN 722), OKLAHOMA CITY (SSN 723), LOUISVILLE (SSN 724), HELENA (SSN 725), NEWPORT NEWS (SSN 750), SAM JUAN (SSN 751), PASADENA (SSN 752), ALBANY (SSN 753). TOPEKA (SSN 754). MIAMI (SSN 755), SCRANTON (SSN 756), ALEXANDRIA (SSN 757), ASH EVIL LE (SSN 758), JEFFERSON CITY (SSN 759), ANNAPOLIS (SSN 760). SPRINGFIELD (SSN 761), COLUMBUS (SSN 762), SANTO FE (SSN 763), BOISE (SSN 764), MONTPELIER (SSN 765), CHARLOTTE (SSN 766), HAMPTON (SSN 767), HARTFORD (SSN 768), TOLEDO (SSN 769). TUCSON (SSN 770), (SSN 772), CHEYENNE (SSN 773)

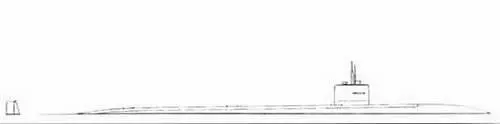

Отличительные признаки:

• Тупой нос; наружный корпус с очень низким профилем.

• Корпус понемногу сходит к воде от носа к корме.

• Узкая рубка расположена достаточно далеко впереди мидель-шпангоута. Она имеет вертикальную переднюю и заднюю стенки.

• Горизонтальные рули, установленные на рубке, расположены по центру ее высоты. Горизонтальные рули имеют явную крылообразную стреловидную форму (см. примечание 3).

• Высокий руль со скошенным передним краем расположен на корме.

Примечание 1. ПЛ начиная с SSN 719 и далее оснащены системой вертикального старта КР. Примечание 2. ПЛ данного типа начиная с SSN 751 и далее покрыты акустической плиткой, чтобы добиться

эффекта «шкуры млекопитающего», что в то время было стандартным покрытием наружной обшивки ПЛ ВМС США.

Примечание 3. На ПЛ начиная с SSN 75.1 и далее передние горизонтальные рули

установлены в носовой части корпуса, а не на рубке.

Примечание 4. Решетка буксируемой ГАС размещена в блистере на корпусе.

Надводное водоизмещение, т: 6082. Подводное водоизмещение, т: 6927. Длина, м: 110,3. Ширина, м: 10,1. Осадка, м: 9,9.

Скорость, узлы: 32 подводная.

Ракетное вооружение: КР МБ - GDC/Hughes Tomahawk (TLAM-N). ПКР - GDC/ Hughes Tomahawk (TASM). McDonnell Douglas Harpoon. Торпедное вооружением ТА калибра 533 мм, установленные у мидель-шпангоута; торпеды Gould Mk 48.

Ложные цели: торпедная ложная цель Emerson Electric Mk 2. РЛС

Обнаружения НЦ/навигационная/управления огнем - Sperry BPS 15А/16. ГАС: IBM BQQ-5D/E. BQG-5D (фланговая решетка на подлодкахSSN 710 и SSN 751 и далее). Тонколинейная решетка ТВ 23/29 или пассивная буксируемая решетка ТВ 16 и ТВ 93. АМЕТЕК BQS-15; MIDAS (система предупреждения о минах и льдинах)(SSN 751 и далее).
