При извлечении и установке шагового двигателя можно пользоваться только латунным пинцетом, а для источника питания — только пластмассовым.

Далее разберите стрелочный механизм. Для этого требуется снять стрелки, два винта циферблата, циферблат, три винта, мост, часовое, вексельное и переводное колесо и триб минутной стрелки. Затем снимите календарное устройство, если оно есть.

Разберите основную колесную систему. Для этого отверните винты и снимите мост.

После разборки механизма следует чистка деталей. Промывают все детали, кроме источника питания, шагового двигателя, циферблата, корпусных стекол, вставок, блока кварцевого генератора и окрашенных стрелок. Все перечисленные детали, кроме шагового двигателя, очищают мягкой волосяной щеткой.

Установите центральное колесо с трубкой (9), триб минутной стрелки (8).

Запрессуйте центральную трубку в отверстии триба минутной стрелки, затем проверьте плавность вращения центрального колеса, а также его осевой и радиальный зазоры. Смажьте все посадочные места центральной трубки.

Соберите колесную систему. Это делается в следующем порядке: установить промежуточное колесо (15) с трибом, передаточное (13) и секундное (14) колеса с трибами и мост основной колесной системы так, чтобы тормоз стопорного рычага вошел в паз моста, закрепить мост винтами. Проверьте зазоры промежуточного и секундного колеса с трибами и плавность вращения системы.

Соберите переводной механизм. Для этого надо установить переводной рычаг (19), рычаг муфты и саму кулачковую муфту (17), а также переводной вал (2).

Проверьте плавность вращения вала в платине, установите стопорный рычаг и смажьте все детали.

Установите минутное колесо с трибом, передаточное колесо, мост и закрепите его винтами.

Установите часовое колесо (7).

Установите пружинную шайбу и циферблат. Приверните циферблат винтами, а затем установите часовую, минутную и секундную стрелки. При этом надо следить за положением переводного вала; при установке часовой и минутной стрелок вал должен находиться в положении перевода стрелок.

С помощью переводного вала переведите стрелки на цифру 12 и установите секундную стрелку, согласовав ее положение с делениями циферблата.

Минутную, секундную и часовую стрелки следует устанавливать, не применяя больших усилий, чтобы не нарушить установленные вертикальные зазоры в основной колесной системе.

Вставьте в корпус механизм, кольцо крепления механизма, переводной вал.

Установите блок кварцевого генератора, шаговый двигатель и источник питания. Винт крепления шагового двигателя нельзя сильно затягивать.

Закройте крышку корпуса. После окончания сборки шаговый двигатель должен немедленно начать свою работу, это будет видно по движению секундной стрелки.

В качестве примера мы рассмотрим механизм настольных электронно-механических часов с кварцевым резонатором (рис. 10).

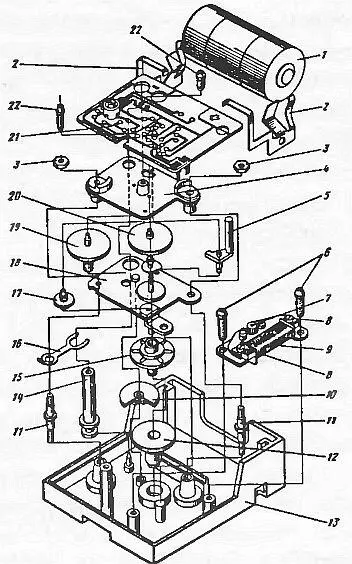

Рис. 10. Конструктивная схема кварцевых часов «Янтарь» 59206:

1 — элемент питания;

2 — клеммы;

3 — гайки крепления редуктора;

4 — мост задний;

5 — стопорное устройство;

6 — винты крепления шагового двигателя;

7 — триб шагового двигателя;

8 — винты крепления катушки;

9 — двигатель шаговый;

10 — колесо вексельное;

11 — колонки;

12 — колесо часовое;

13 — панель;

14 — вал переводной;

15 — колесо центральное;

16 — пружина;

17 и 19 — колеса промежуточные первое и второе;

18 — мост передний;

20 — колесо секундное;

21 — блок электронный;

22 — винты крепления электронного блока

Механизм состоит из шагового двигателя, основной колесной системы, элемента питания и электронного блока.

Кварцевый генератор часов начинает работать при подключении элементов питания к электронному блоку. Для преобразования электрической энергии в механическую служит шаговый двигатель (9). С триба (7) через первое промежуточное колесо (17) вращение передается на секундное колесо (20). На оси секундного колеса находится секундная стрелка. Для того чтобы привести в движение минутную стрелку, вращение передается дальше, через второе промежуточное колесо (19) и центральное колесо (15), на втулке которого и закреплена минутная стрелка.

Движение с центрального колеса передается на вексельное колесо (10), а оттуда — на часовое колесо (12). Узел центрального колеса снабжен специальным устройством, которое позволяет скоординировать показания минутной и часовой стрелок. Для установки точного времени и перевода минутной и часовой стрелок используется переводной вал (14).

Для установки секундной стрелки на точное время используется устройство стопорения секундной стрелки (5).

Снимите кожух и вытащите элемент питания и клеммы.

Снимите электронный блок (21); для этого надо, во-первых, отвернуть два винта (22) крепления электронного блока, чтобы отсоединить его от колонок панели (13) и моста (4); во-вторых, отсоединить электрический разъем.

Снимите шаговый двигатель (9); для этого надо отвернуть два винта (6) крепления шагового двигателя к колонкам панели.

Отверните две гайки (3) крепления редуктора.

Снимите задний мост (4), секундное колесо (20), первое (17) и второе (19) промежуточные колеса.

Снимите устройство стопорения секундной стрелки (5), передний мост (18), центральное колесо (15), вексельное колесо (10), часовое колесо (12).

Снимите пружину (16) и переводной вал (14).

Снимите колонки (11), для чего отверните две гайки крепления колонок к лицевой стороне панели.

При необходимости разберите шаговый двигатель. Для этого надо снять узел ротора шагового двигателя, отвернуть два винта крепления катушки и снять ее. После разборки все детали шагового двигателя и редуктора, кроме катушки, надо промыть в бензине. Для промывания оси ротора двигателя нужно снять катушки и ротор, а само промывание проводить при собранных магнитопроводах.

Основной неисправностью шагового двигателя, как правило, бывает обрыв провода катушки. Ремонт при этом возможен только в том случае, если оборвался внешний конец провода. Процедура ремонта следующая: лак катушки растворите с помощью амилацетата около оборванного конца так, чтобы хватило длины вытянуть провод. Затем паяльником удалите остатки провода с клеммы. Сделайте вокруг этой клеммы 2–3 витка и припаяйте провод заново.

Смочите щетку в смеси спирта с бензином и очистите место пайки, а затем покройте его лаком.

Наиболее часто встречающиеся неисправности электронного блока часов — это отказ интегральной микросхемы и кварцевого резонатора. Эти узлы лучше всего заменить.
