Артиллерийское Управление РККА - 7,62-мм автоматический карабин Токарева

Рис. 47. Отделение спусковой скобы.

Рис. 48. Снятие ложевого кольца.

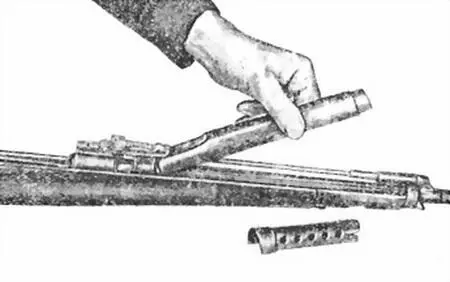

Рис. 49. Снятие кожуха.

Рис. 50. Снятие ствольной накладки.

Рис. 51. Отделение ствола от ложи.

7. Разобрать спусковой механизм :

а) отделить курок с боевой пружиной и стрежнем от спусковой скобы (рис. 52), для чего взяться левой рукой за спусковую скобу, упереться большим пальцем правой руки в заднюю стенку среднего выступа спусковой скобы и, нажимая правой рукой на курок, вывести его цапфы из гнезд спусковой скобы и вынуть;

б) отделить шептало (рис. 53);

в) вытолкнуть ось спускового крючка (рис. 54);

г) отделить спусковую тягу и спусковой крючок от спусковой скобы, вынув их вверх (рис. 55);

д) отделить пружину спусковой тяги и спускового крючка (рис. 56);

е) вытолкнуть ось автоматического спуска и отделить автоматический спуск вместе с пружиной автоматического спуска от спусковой скобы;

ж) отделить защелку магазина с пружиной защелки.

После чистки, осмотра и протирки деталей механизма просаленной тряпкой собрать его в обратном порядке.

8. Разобрать газовые пути :

а) отвести назад шток, утопив пружину штока, до момента раз’единения штока с газовым цилиндром, удерживая газовый цилиндр левой рукой в крайнем переднем положении (рис. 57);

б) отделить шток с пружиной штока и толкателем затвора, выдвинув шток в сторону и вперед (рис. 58);

в) снять газовый цилиндр с газового поршня (рис. 59).

После прочистки газовых путей собрать их в обратном порядке.

9. Разобрать магазин :

а) снять крышку магазина, для чего концом пули или выколоткой утопить защелку крышки, продвинуть ее немного вперед и снять крышку, удерживая ее от отбрасывания пружиной магазина (рис. 60);

б) вынуть пружину магазина (рис. 61);

в) вынуть подаватель

После чистки собрать магазин в обратной последовательности.

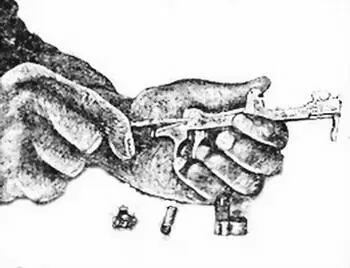

Рис. 52. Отделение курка с боевой пружиной и стержнем от спусковой скобы.

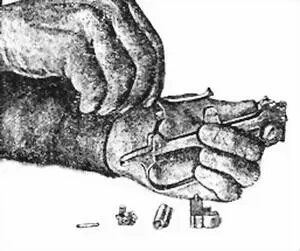

Рис. 53. Отделение шептала

Рис. 54. Отделение оси спускового крючка.

Рис. 55. Отделение спусковой тяги и спускового крючка от спусковой скобы.

Рис. 56. Отделение пружины спусковой тяги.

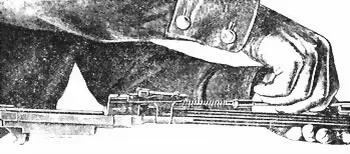

Рис. 57. Отвод назад штока с толкателем.

Рис. 58. Отделение штока с толкателем и пружиной штока.

Рис. 59. Снятие газового цилиндра с газового поршня.

Рис. 60. Утапливание зацепа защелки крышки магазина.

Рис. 61. Вынимание пружины магазина.

Рис. 62. Соединение ствола с ложей.

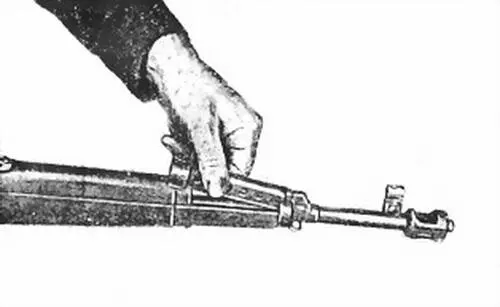

Рис. 63. Одевание ствольной накладки.

Рис. 64. Одевание кожуха.

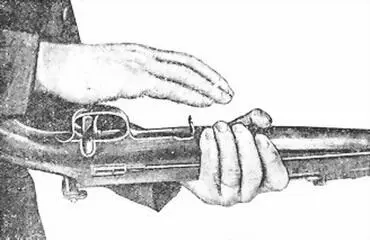

Рис. 65. Соединение спусковой скобы с коробкой.

3. Сборка карабина

Собирать карабин в следующем порядке:

1. Вложить ствол с коробкой в ложу (рис. 62).

2. Присоединить ствольную накладку (рис. 63).

3. Присоединить кожух — вставить кожух вырезами переднего конца в раструб трубки ствола и задний конец опустить на ствольную накладку (рис. 64).

4. Надеть ложевое кольцо.

5. Поставить на место спусковой механизм, для чего цапфы спусковой скобы ввести в гнезда для них в коробке, а затем, опустив задний конец скобы, энергичным толчком дослать ее до места. Проверить, удерживает ли защелка спусковую скобу от выпадения (рис. 65).

6. Закрепить спусковую скобу, для чего повернуть заслонку на 90° вправо вниз.

7. Вставить затвор вместе со стеблем затвора в пазы коробки и продвинуть его вперед (рис. 66).

Рис. 66. Вставление затвора в коробку.

8. Вставить возвратную пружину со стрежнем и втулкой пружины в стебель затвора, поджать пружину так, чтобы она без затруднений поместилась между дном гнезда в стебле затвора и задней частью коробки (рис. 67).

Рис. 67. Вставление возвратной пружины в стебель затвора.

9. Соединить крышку коробки с коробкой, для чего соединить полукольцевой вырез крышки с выточкой стержня возвратной пружины и, подавая крышку вперед (одновременно сжимается возвратная пружина, поэтому крышку следует поддерживать сзади), ввести направляющие крышки в пазы коробки, после чего медленно отпустить крышку назад (рис. 68).

Рис. 68. Одевание крышки коробки на коробку.

10. Вставить шомпол (рис. 69).

Рис. 69. Вставление шомпола в ложу.
