Главное Артиллерийское Управление Красной Армии - Памятка по обращению с американским 11,43-мм пистолетом-пулеметом Рейзинга

Для разборки, сборки и чистки на каждый пистолет-пулемет необходимо иметь отвертку, выколотку и щетинный ершик.

Разбирать пистолет-пулемет для чистки и осмотра следует так (рис. 3):

1. Отделить магазин 23 : оттянуть указательным пальцем правой руки защелку магазина назад, а левой рукой вынуть магазин из окна его приемника 27 .

2. Отделить ложу 44 : а) поставить пистолет-пулемет отвесно и, удерживая его левой рукой, вывинтить отверткой соединительный винт 45 (на нижней стороне цевья ложи); б) правой рукой вынуть ствол 2 со ствольной коробкой 34 из ложи, нажав левой рукой снизу на приемник магазина 27 . Соединительный винт 45 во избежание утери его вынимать не следует.

3. Вывинтить из ствольной коробки 34 затыльник 5 с направляющей трубкой 5а и боевой пружиной 21 ; снять боевую пружину 21 с направляющей трубки 5а затыльника 5 .

4. Оттянуть назад затворную раму 1 настолько, чтобы было видно поперечное отверстие на переднем конце направляющего стрежня 36 возвратной пружины 37 ; вставить в это отверстие конец боевой пружины 21 .

5. Отделить приемник 27 магазина 23 со ствольной коробки 34 : повернуть ствол со ствольной коробкой правой стороной вверх и при помощи выколотки (ударяя по выколотке черенком отвертки) вытолкнуть две клиновидные шпильки, удерживающие приемник магазина.

6. Отделить затворную раму 1 от ствольной коробки 34 (с возвратной пружиной 37 и ее направляющим стержнем 36 ); для этого повернуть раму нижней стороной вверх и оттянуть спусковой рычаг 10 и автоматический спуск 51 для свободного прохода выступа 1а затворной рамы 1 .

7. Вынуть курок 20 и затвор 3 : удерживая ствол 2 в вертикальной положении над какой-либо подстилкой, ствольной коробкой 34 вниз, нажать на спусковой крючок 46 , при этом курок и затвор выпадут из ствольной коробки.

Примечание : а) отделение возвратной пружины с направляющим стержнем от затворной рамы производится в случае замены неисправной пружины; для этого, нажав большим пальцем левой руки на задний конец направляющего стержня 36 , сжать пружину 37 и вынуть конец боевой пружины 21 из поперечного отверстия стержня;

б) сборка производится в обратном порядке: надеть возвратную пружину 37 на направляющий стержень 36 и присоединить ее к затворной раме 1 , вставив в поперечное отверстие стержня 36 конец боевой пружины;

в) отделение, разборка и сборка спускового механизма производятся в оружейной мастерской для замены или исправления деталей механизма.

Рис. 3 . Пистолет-пулемет Рейзинга в разобранном виде (неполная разборка):

1 — затворная рама; 1 а — скошенный выступ затворной рамы; 2 — ствол; 3 — затвор; 3 а — вырез затвора; 5 — затыльник; 5 а — направляющая трубка затыльника; 10 — спусковой рычаг; 18 — дульный компенсатор; 20 — курок; 21 — боевая пружина; 23 — магазин; 27 — приемник магазина; 34 — ствольная коробка; 36 — направляющий стержень возвратной пружины; 37 — возвратная пружина; 38 — переводчик (переключатель); 41 — шептало; 44 — ложа; 45 — соединительный винт; 46 — спусковой крючок; 49 — спусковая скоба; 51 — автоматический спуск

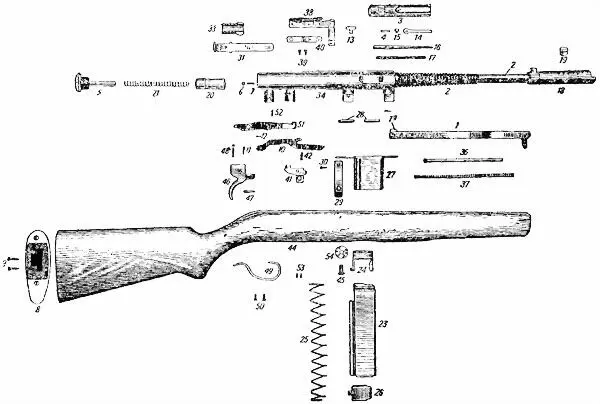

Рис. 4 . Детали 11,43-мм пистолета-пулемета Рейзинга (полная разборка):

1 — затворная рама; 2 — ствол; 3 — затвор; 4 — шпилька (ограничитель движения ударника); 5 — затыльник; 6 — стопор затыльника; 7 — пружина стопора затыльника; 8 — затылок приклада; 9 — шурупы затылка (2 штуки); 10 — спусковой рычаг; 11 — пружина спускового рычага; 12 — ось спускового рычага; 13 — отражатель; 14 — выбрасыватель; 15 — винт выбрасывателя; 16 — ударник; 17 — пружина ударника; 18 — дульный компенсатор; 19 — мушка; 20 — курок; 21 — боевая пружина; 23 — магазин; 24 — подаватель магазина; 25 — пружина подавателя; 26 — крышка (дно) магазина; 27 — приемник магазина; 28 — клиновидные шпильки для крепления приемника магазина (2 штуки); 29 — защелка магазина; 30 — винт защелки магазина; 31 — пружинная планка прицела; 33 — подвижная колодка прицела; 34 — ствольная коробка; 36 — направляющий стержень возвратной пружины; 37 — возвратная пружина; 38 — переводчик (переключатель); 39 — винты переводчика (2 штуки); 40 — пластинчатая пружина переводчика; 41 — шептало; 42 — пружина шептала; 44 — ложа; 45 — соединительный винт; 46 — спусковой крючок; 47 — оси шептала и спускового крючка (2 штуки); 48 — пружина спускового крючка; 49 — спусковая скоба; 50 — шурупы спусковой скобы (2 штуки); 51 — автоматический спуск; 52 — пружина автоматического спуска; 53 — гвоздики шайбы соединительного винта (2 штуки); 54 — шайба соединительного винта

Сборкапистолета-пулемета производится в обратном порядке:

1. Нажимая на спусковой крючок 46 , вложить в ствольную коробку 34 сначала затвор 3 , а затем курок 20 . Чтобы затвор вошел в ствольную коробку, глубокий продольный паз (прямоугольного сечения) на боковой поверхности затвора должен быть расположен против отражателя, находящегося слева внутри ствольной коробки.

2. Поставить на место затворную раму 1 , при этом скошенный выступ 1а затворной рамы 1 должен войти в вырез 3а затвора 3 . Оттянуть затворную раму назад и вынуть конец боевой пружины 21 из поперечного отверстия направляющего стержня 36 возвратной пружины 37 , при этом задний конец направляющего стержня должен войти в соответствующее гнездо переднего выступа ствольной коробки.

3. Надеть боевую пружину 21 на направляющую трубку 5а затыльника 5 и ввинтить затыльник в ствольную коробку 34 .

4. Поставить на место приемник 27 магазина и, положив ствол со ствольной коробкой левой стороной вверх, вставить в отверстия две клиновидные шпильки.

5. Присоединить ложу: для этого ствол 2 со ствольной коробкой 34 вложить в ложу 44 и завинтить соединительный винт 45 .

6. Вставить магазин 23 снизу в окно приемника 27 .

СНАРЯЖЕНИЕ МАГАЗИНА ПАТРОНАМИ

Для снаряжения магазина патронами взять его в левую руку, а правой рукой брать по одному патрону, пулей к ладони, и вкладывать их в магазин через верхнее окно, утапливая патроны в магазин большим пальцем левой руки.

ЗАРЯЖАНИЕ ПИСТОЛЕТА-ПУЛЕМЕТА

Для заряжания пистолета-пулемета нужно:

1. Поставить переводчик в заднее положение (на предохранитель).
