В. Красник - Эксплуатация электрических подстанций и распределительных устройств

В главе 12 дан перечень необходимой оперативной документации.

В главе 13 изложены принципы организации работы с персоналом энергетических предприятий, регламентированные действующими правилами и нормами.

Книга адресована административно-техническому, оперативному и оперативно-ремонтному персоналу энергетических предприятий, связанному с организацией и выполнением работ по техническому обслуживанию, ремонту, наладке и испытанию оборудования электрических подстанций и распределительных устройств.

Электроэнергетика является важнейшей фундаментальной отраслью народного хозяйства, обеспечивающей нормальную деятельность всех других отраслей экономики, функционирование социальных структур и необходимые условия жизни населения.

Согласно ГОСТ 19431—84 электроэнергетика представляет собой раздел энергетики, обеспечивающий электрификацию страны на основе рационального расширения производства и использования электрической энергии.

Энергетическая система (энергосистема) — это совокупность электрических станций, электрических и тепловых сетей, соединенных между собой и связанных общностью режима в непрерывном процессе производства, преобразования и распределения электрической энергии и тепла при общем управлении этой системой (ГОСТ 21027-75).

Электроэнергетическая система — это находящееся в данный момент в работе электрооборудование энергосистемы и приемников электрической энергии, объединенное общим режимом и рассматриваемое как единое целое в отношении протекающих в них физических процессов (ГОСТ 21027—75).

В точках разграничения электросетей с электроприемными устройствами устанавливается граница балансовой принадлежности и эксплуатационной ответственности продавца и потребителя электрической энергии, формируется специфический рынок электроэнергии. В таких точках вступают в силу договорные взаимоотношения и осуществляется реализация электроэнергии по установленным тарифам.

Непрерывную, неразделимую цепь производства, транспортирования, преобразования, распределения и сбыта электроэнергии можно представить в виде отдельных структур энергосистемы (в настоящее время — коммерческих компаний), показанных на рис. 1.1.

В ходе реорганизации отрасли сложилась определенная структура сетевых энергетических компаний. Например, в состав ОАО «МРСК ЮГА» входят следующие филиалы и их производственные отделения:

Волгоградэнерго: Волгоградские, Правобережные, Левобережные, Камышинские, Михайловские и Урюпинские сети;

Ростовэнерго: Восточные, Западные, Северные, Северо-Восточные, Центральные, Южные, Юго-Восточные и Юго-Западные сети;

Калмэнерго: Калмыкские, Городовиковские, Сарпинские, Каспийские и Магистральные электрические сети;

Кубаньэнерго: Краснодарские, Сочинские, Армавирские, Адыгейские, Тимашевские, Тихорецкие, Ленинградские, Славянские, Юго-Западные, Лабинские и Усть-Лабинские электрические сети;

Астраханьэнерго: Северный, Черноярский, Енотаевский, Ахтубинский, Харабалинский, Красноярский, Володарский, Лиманский, Камызякский, Икрянинский, Приволжский, Правобережный, Городской, Заболдинский, Трусовский и Центральный районы электрических сетей (РЭС).

ОАО «ЛЕНЭНЕРГО» включает следующие филиалы: Кабельная сеть, Выборгские, Гатчинские, Кингисеппские, Лодейнопольские, Лужские, Новоладожские, Пригородные и Тихвинские сети.

Филиалы ОАО «МОЭсК»: Московские кабельные сети, Центральные, Южные, Западные, Северные и Восточные электросети, Высоковольтные кабельные сети.

Таким образом, электрическая энергия вырабатывается на электростанциях, передается по воздушным (ВЛ) и кабельным (КЛ) линиям электропередачи к центрам потребления, трансформируется на подстанциях (ПС) в потребительское напряжение, распределяется через распределительные устройства (РУ) среди потребителей электрической энергии и потребляется электроприемниками (нагрузкой) при различных значениях номинального напряжения.

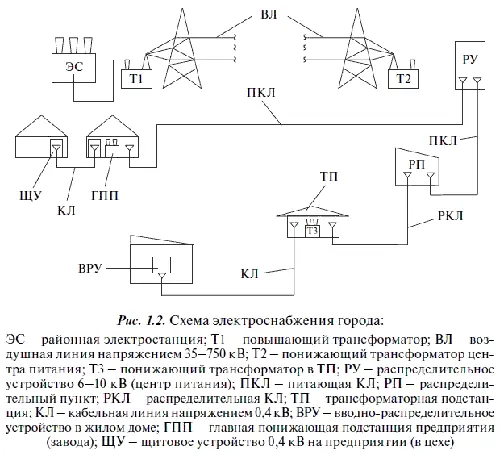

В качестве иллюстрации на рис. 1.2. приведена условная схема электроснабжения города.

Для снижения потерь электрическая энергия передается на повышенном напряжении, поскольку потери обратно пропорциональны квадрату напряжения. На подстанциях напряжение с помощью трансформаторов (автотрансформаторов) понижается (трансформируется) до рабочего напряжения приемных устройств, потребляется нагрузкой или передается далее в распределительную сеть.

При передаче электроэнергии на дальние расстояния применяются шунтирующие реакторы, которые по своей конструкции близки к трансформаторам (автотрансформаторам). Они представляют собой индуктивности, предназначенные для компенсации емкостного сопротивления линий электропередачи (ЛЭП) большой протяженности. Их, как правило, включают непосредственно по концам ЛЭП сверхвысокого напряжения, а также подключают к шинам среднего напряжения и к третичным обмоткам автотрансформаторов на ПС дальних передач. В эксплуатации используются шунтирующие реакторы с отбором мощности, которые имеют вторичные обмотки или ответвления от основной обмотки, используемые для подключения нагрузки.

Классификация электрических ПС и РУ основана на терминах и определениях, установленных соответствующими ГОСТ и нормативно-технической документацией.

К основным, наиболее часто применяемым терминам и определениям относятся следующие:

подстанция электрическая — электроустановка, предназначенная для приема, преобразования и распределения электрической энергии, состоящая из трансформаторов или других преобразователей электрической энергии, устройств управления, распределительных и вспомогательных устройств по ГОСТ 19431—84 (ГОСТ 24291—90). Подстанции с трансформаторами, преобразующие электрическую энергию только по напряжению, называются трансформаторными; а преобразующие электроэнергию по напряжению и другим параметрам (изменение частоты, выпрямление тока), — преобразовательными . На ПС могут устанавливаться два и более, как правило, трехфазных трансформатора. Установка более двух трансформаторов принимается на основе технико-экономических расчетов, а также в случаях, когда на ПС применяется два средних напряжения. При отсутствии трехфазного трансформатора необходимой мощности, а также при транспортных ограничениях возможно применение группы однофазных трансформаторов. Подстанция, как правило, состоит из нескольких РУ разных ступеней напряжения, соединенных между собой трансформаторной (автотрансформаторной) связью;
