Система бесщеточного возбуждения может быть:
положительной , обеспечивающей регулирование нагрузки СК в емкостном режиме;
реверсивной , служащей для регулирования нагрузки СК в емкостном и индуктивном режимах.
Положительное бесщеточное возбуждение применяется в случае, когда не требуется автоматическое регулирование в режиме индуктивной нагрузки. Однако при малых нагрузках (например, в ночные часы или нерабочие дни) возникает необходимость автоматического регулирования режима работы СК в режиме индуктивной нагрузки. В этом случае применяется система реверсивного регулирования, в состав которой входят бесщеточные возбудители для обеих систем возбуждения (положительной и реверсивной).

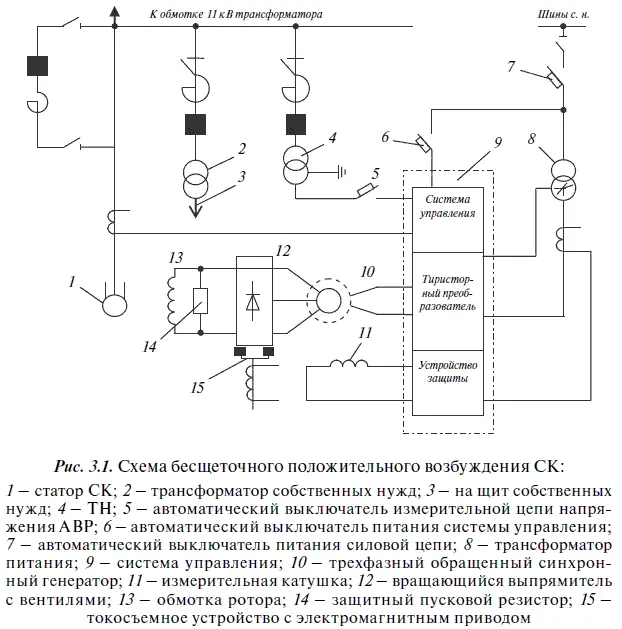

Принципиальная схема бесщеточного положительного возбуждения СК мощностью 50 МВА приведена на рис. 3.1.

Возбудитель состоит из трехфазного генератора 10 и вращающегося вместе с ротором выпрямителя 12. Генератор имеет неподвижную обмотку возбуждения возбудителя, прикрепленную к торцевому щиту компенсатора, и вращающийся трехфазный якорь, закрепленный на валу компенсатора. Обмотка якоря соединена с вращающимся выпрямителем 12. Для выпрямления применяются кремниевые диоды типа В2-500-20, которые размещают на стальных кольцах, изолированных друг от друга и от вала. Выпрямитель собирают по мостовой схеме. Выпрямленный ток от вращающегося выпрямителя подается к обмотке ротора 13 через токопровод, расположенный внутри вала ротора. Защитный пусковой резистор 14, сопротивление которого в 15 раз превышает активное сопротивление обмотки возбуждения, подключен параллельно этой обмотке. Он защищает обмотку ротора от перенапряжений при асинхронном пуске и в переходных режимах, а также обеспечивает гашение поля ротора. При бесщеточном возбуждении АГП не применяются.
Для контроля сопротивления изоляции цепи возбуждения установлено токосъемное устройство 15 с электромагнитным приводом. При контроле сопротивления изоляции на вентильное кольцо опускают две щетки и производят измерение напряжения полюса постоянного тока относительно земли.
Возбуждение компенсатора регулируется при помощи АРВ. В шкафах АРВ размещены тиристорный преобразователь, электронная система управления 9, устройства защиты и магнитные усилители. Напряжение возбуждения возбудителя регулируется изменением фазы импульсов, отпирающих тиристоры, относительно анодного напряжения. Фаза управляющих импульсов может изменяться автоматически и вручную. Основной режим регулирования автоматический. В случае неисправности АРВ переходят на ручное управление.
Защита бесщеточного возбуждения от КЗ осуществляется устройством защиты, на вход которого подается напряжение от измерительной катушки 11 , расположенной между полюсами магнитной системы обращенного синхронного генератора 10, и от измерительного преобразователя тока тиристорного преобразователя. При повреждении вентилей в измерительной катушке резко возрастает ЭДС и устройство защиты подает команду на отключение возбудителя.
Возбудители охлаждаются водородом по замкнутому циклу через газоохладители.
3.3. Система охлаждения
В процессе работы СК в нем выделяется теплота, обусловленная нагревом обмоток статора и ротора электрическим током, электромагнитными потерями в стали, потерями на вентиляцию и трение. Для нормальной работы СК необходим отвод тепла охлаждающей средой — воздухом или водородом.
В СК применяется так называемая косвенная (поверхностная) система охлаждения, передающая тепло охлаждающему газу внешней поверхностью активных частей машины.
По сравнению с воздухом водородное охлаждение имеет преимущества в связи с особыми свойствами водорода, а именно:
теплопроводность водорода в 7 раз превышает теплопроводность воздуха;
водород легче воздуха в 14,3 раза, что способствует уменьшению вентиляционных потерь почти в 10 раз;
в окружении водорода изоляция работает лучше, так как на нее не оказывает влияние кислород (озон);
уменьшается опасность развития пожара в машине, так как водород не поддерживает горение.
Однако водородное охлаждение более сложно в обслуживании по сравнению с воздушным. Кроме того, водород в соединении с воздухом образует взрывоопасную смесь, в связи с чем машины с водородным охлаждением должны быть газоплотными. Чтобы воздух не попал в корпус машины, в них постоянно должно поддерживаться избыточное давление водорода. Оптимальным для СК средней мощности принято рабочее давление водорода 0,1 МПа (1 кгс/см 2). С уменьшением давления мощность СК падает.
Если водород в системе охлаждения заменить воздухом, то допустимая нагрузка СК должна быть не выше 60–70 % его номинальной мощности.
СК серии КСВ имеют замкнутую систему вентиляции. У СК наружной установки газоохладители размещаются вертикально внутри корпуса вблизи торцевых щитов. Они состоят из стальных трубных досок, между которыми проходят латунные трубки. Внутри трубок циркулирует вода, снаружи — охлаждаемый водой газ. Перемещение газа в машине обеспечивается двумя вентиляторами, расположенными по торцам ротора. Вентиляторы прогоняют газ по замкнутому пути: зона торцевых щитов — радиальные вентиляционные каналы в стали статора и лобовые части обмоток статора — камера горячего воздуха — газоохладители. Ротор под действием эффекта самовентиляции охлаждается газом, проходящим по радиальным каналам остова. Из камеры контактных колец охлаждающий газ возвращается в корпус СК через маслогазовый фильтр, очищающий газ от угольной пыли.
Для вытеснения воздуха в СК используется диоксид углерода. Подача диоксида углерода производится через нижний коллектор СК и через нижний газопровод камеры контактных колец. Воздух, как более легкий газ, удаляется из верхних точек этих объемов. Баллоны с диоксидом углерода подсоединяют к коллектору без редукторов. Одновременно разряжают несколько баллонов.
В процессе разрядки баллонов могут замерзнуть вентили на них и на коллекторе из-за того, что расширение диоксида углерода при переходе его из жидкого состояния в газообразное связано с поглощением теплоты. Если скорость истечения диоксида углерода превысит 3 кг/ч, подводимой снаружи теплоты окажется недостаточно и диоксид углерода замерзнет в арматуре и даже в баллонах. Поэтому вентили на баллонах и общий вентиль на коллекторе необходимо периодически закрывать и открывать. Замерзшие баллоны отсоединяют от рампы и располагают в теплом помещении или подогревают до полного размораживания. Затем их снова используют.
