параллельных ветвей, находящихся под током нагрузки, если разъединители этих ветвей шунтированы другими включенными разъединителями или выключателями;

намагничивающих токов силовых трансформаторов и зарядных токов ВЛ и КЛ;

нейтралей трансформаторов и дугогасящих катушек при отсутствии в сети замыкания фазы на землю.

На рис. 4.2. показано, что во всех случаях операций с разъединителями, находящимися под напряжением, ими замыкается или размыкается только цепь зарядного тока, обусловленного емкостью С.

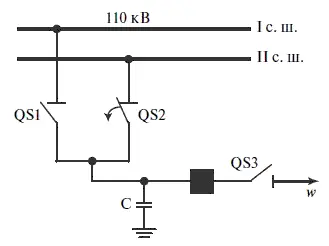

Рис. 4.2.Схема, поясняющая отключение шинным разъединением небольшого зарядного тока:

QS 1, 2, 3 — разъединители;

C — емкость токоведущих частей на землю

Зарядные токи оборудования ПС и шин малы, и коммутация их разъединителями не опасна. Возникающие при этом емкостные дуги хотя и растягиваются, но не содержат большого количества тепла; их температура сравнительно невысока (до 1000 °C) и не приводит к подгоранию или оплавлению контактных поверхностей.

Если ШСВ и шинные разъединители переводимых с одной системы шин на другую присоединений удалены друг от друга на сравнительно большие расстояния (порядка десятков и сотен метров) и по соединяющим их сборным шинам проходят большие токи, создающие значительное падение напряжения на этом участке, то при операциях с разъединителями может возникнуть достаточно сильная дуга. Чтобы избежать ее появления, создается дополнительная параллельная ветвь включением на обе системы шин разъединителей любого другого присоединения, расположенного вблизи середины расстояния между ШСВ и разъединителями коммутируемого присоединения.

Сначала производят операции с разъединителями удаленного присоединения, потом отключают разъединители, включением которых создалась дополнительная шунтирующая цепь.

В такой ситуации недопустимо шунтирование и расшунтирование разъединителями реакторов, поскольку при этом разность напряжений на контактах разъединителей будет равна падению напряжения на реакторе, которое может оказаться значительным, что вызовет возникновение дуги, опасной для персонала.

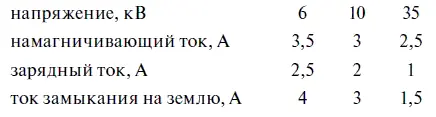

В ЗРУ 6-35 кВ разъединителями и отделителями отечественного производства допускается включение и отключение намагничивающего тока трансформаторов, зарядного тока ВЛ и КЛ, а также тока замыкания на землю не выше следующих значений:

разъединителей изолирующих перегородок позволяет увеличить включаемый и отключаемый ток в 1,5 раза.

На ОРУ в зависимости от конструкции разъединителей или отделителей и расстояния между полюсами разрешается отключение и включение намагничивающего тока трансформаторов и зарядных токов ВЛ и КЛ, значения которых не должны превышать приведенных в табл. 4.2.

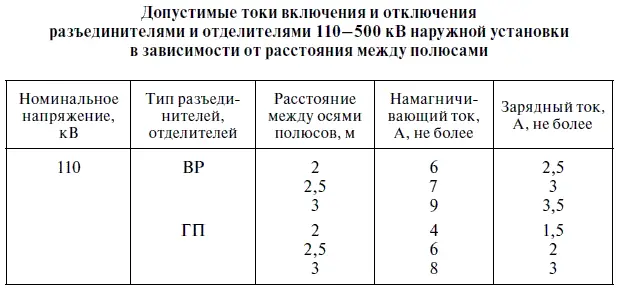

Таблица 4.2

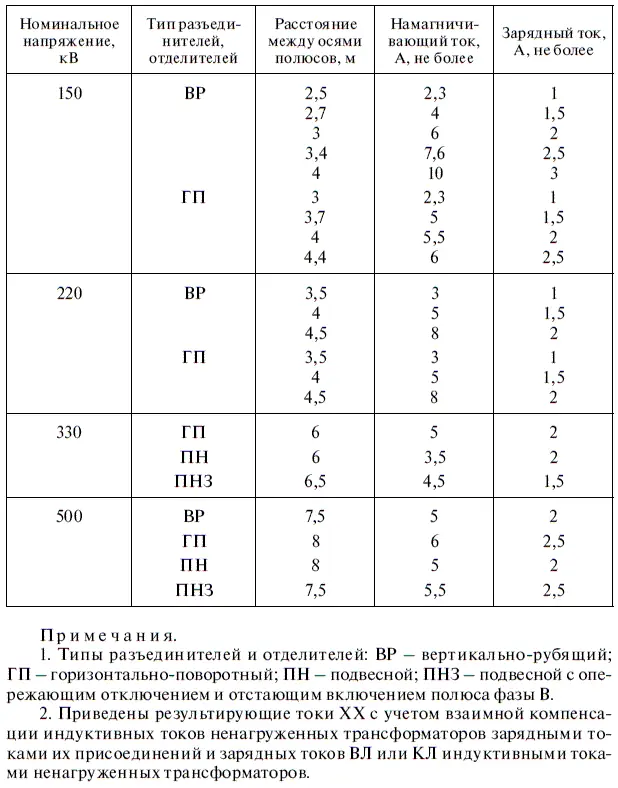

Окончание табл. 4.2

С целью увеличения диапазона токов, отключаемых разъединителями и отделителями, их снабжают дутьевыми приставками, с помощью которых формируется и направляется на дугу, возникающую между расходящимися контактами аппарата, сильная струя воздуха. Сжатый воздух из баллона интенсивно охлаждает дугу и деионизирует межконтактный промежуток.

Для определения длины ВЛ 35 и 110 кВ, отключаемой или включаемой без нагрузки разъединителями и отделителями, необходимо знать следующие исходные данные:

Зарядный ток КЛ, А/км, определяется по следующей формуле:

Ток замыкания на землю в воздушных сетях с изолированной нейтралью определяется по следующей формуле:

в кабельных сетях с изолированной нейтралью:

Осмотры разъединителей, отделителей и короткозамыкателей. Перед включением или отключением разъединители или отделители осматривают. Они не должны иметь видимых дефектов и повреждений. Операции с разъединителями, у которых при измерении или осмотре обнаружены дефектные изоляторы, выполняют лишь после снятия с них напряжения.

При осмотре основное внимание следует обращать на состояние контактных соединений и изоляцию аппаратов, которые являются у них наиболее ответственными и слабыми частями, а также на отсутствие продольных и кольцевых трещин на изоляторах, особенно в частях, примыкающих к фланцам.

При размыкании больших токов, загрязнении, окислении и слабом нажатии контакты нагреваются и выгорают. При обнаружении признаков нагрева термосвечами или переносным прибором (электротермометром) производится проверка температуры нагрева. Если температура нагрева превышает допустимую, аппарат следует вывести в ремонт.

Загрязнение поверхности изоляторов приводит к снижению разрядного напряжения, а при дожде, тумане или сильной росе — к их перекрытию.

Кроме того, при включении и отключении изоляторы воспринимают большие нагрузки. Поэтому во избежание их поломок не следует производить плановые переключения в неблагоприятные погодные периоды, а также при резких похолоданиях, когда в изоляторах появляются значительные внутренние напряжения.

При осмотрах следует обращать внимание на отсутствие продольных и кольцевых трещин на изоляторах, а также повреждений в арматуре и в цементных швах. При обнаружении поверхностных дефектов (сколов, следов ударов) аппараты должны выводиться в ремонт.

Операции под напряжением с разъединителями, имеющими дефекты, могут производиться лишь в исключительных случаях по специальному разрешению уполномоченного на это лица.

Одним из важных общих положений, которые должны соблюдаться персоналом в цепях с разъединителями и отделителями, является то, что отключение намагничивающих и зарядных токов выполняется отделителями, позволяющими быстро выполнять операции благодаря наличию встроенных пружин, а включение — разъединителями при предварительно включенных отделителях.
