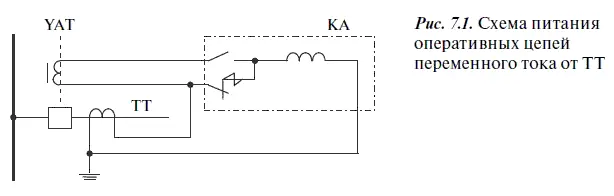

На рис. 7.1 показана схема включения реле максимальной токовой защиты (KA) и электромагнита отключения (YAT) с дешунтированием катушки отключения.

В нормальном режиме катушка электромагнита отключения зашунтирована и ТТ нагружены малым сопротивлением реле КА. При КЗ это реле срабатывает и подключает к своей катушке последовательно катушку электромагнита отключения YAT, вследствие чего выключатель отключается.

ТТ и ТН используются как индивидуальные источники питания для данного присоединения и не связаны с цепями управления других присоединений, что обеспечивает их высокую надежность и уменьшает протяженность вторичных цепей.

Универсальными являются источники комбинированного питания одновременно от ТТ и ТН. Комбинированное питание хотя и универсально, но ограничено по мощности. Оно приемлемо для питания оперативных цепей защит, автоматики и управления легкими (пружинными) приводами.

Другим источником оперативного переменного тока являются трансформаторы собственных нужд с использованием силовой сети вторичного напряжения 220 В.

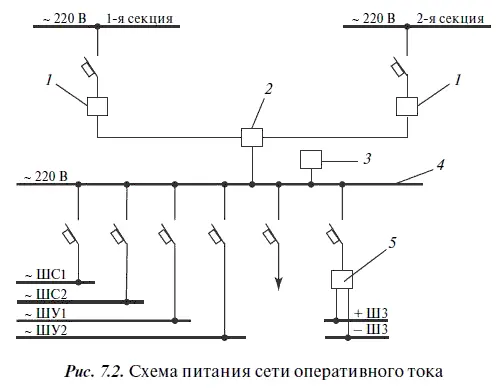

На схеме рис. 7.2. оперативные шинки 4 получают питание через стабилизаторы напряжения 1 от двух секций собственных нужд 220 В. Резервирование питания осуществляется автоматическим устройством 2. Для повышения надежности шинки управления ШУ и сигнализации ШС дублируются. Для отключения приводов установлено зарядное устройство 5 с выпрямителем и конденсаторами. Контроль изоляции осуществляется устройством 3.

В электроустановках с переменным оперативным током, как правило, устанавливаются выключатели с пружинным приводом, для управления которыми используются зарядные устройства (например, конденсаторные установки). Принцип их работы заключается в том, что в нормальном режиме работы конденсаторы заряжаются через выпрямительное устройство до 400 В, а в момент отключения или включения соответствующий конденсатор разряжается на управляющий электромагнит. Емкость конденсатора С и напряжение на его пластинах U подбирают так, чтобы энергия, запасенная в конденсаторе CU 2/2 превышала энергию срабатывания управляющего электромагнита. Электромагниты включения в этом случае получают питание от трансформаторов собственных нужд через выпрямительные устройства.

Комбинированное питание оперативных цепей от блоков питания, зарядных устройств и выпрямителей обеспечивает высокую надежность работы схем РЗиА, управления, сигнализации и блокировки.

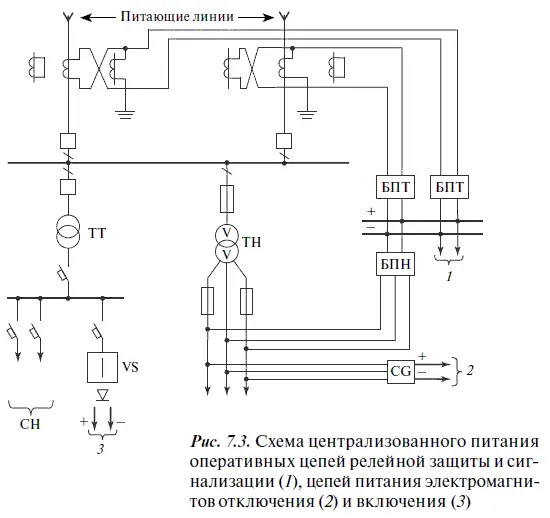

На рис. 7.3 показана схема централизованного питания оперативных цепей с применением источников выпрямленного напряжения.

Цепи релейной защиты и сигнализации 1 получают питание от двух блоков БПТ, присоединенных к ТТ на питающих линиях, и одного блока БПН, присоединенного к ТН сборных шин. Дублирование блоков питания обеспечивает работу релейной защиты при любых повреждениях. Цепи питания электромагнитов отключения 2 присоединяются к зарядному устройству CG. Цепи электромагнитов включения 3 , потребляющие значительный ток при включении, присоединяются к силовому выпрямителю VS, который питается от трансформатора собственных нужд, поскольку мощность ТН недостаточна для электромагнитов включения. Надежность питания цепей 2 и 3 обеспечивается установкой двух зарядных и выпрямительных устройств, присоединяемых к разным ТН и трансформаторам собственных нужд.

На ПС напряжением 110–220 кВ источником переменного оперативного тока обычно являются трансформаторы собственных нужд, а на ПС 6—10 кВ — специальные трансформаторы малой мощности (например, 0М-1,2/10), подключаемые к вводам питающих ПС линий 6—10 кВ. Эти источники оперативного тока не являются автономными, так как их работа возможна только при наличии напряжения в питающей сети.

Постоянный оперативный ток. Основным источником постоянного оперативного тока служат аккумуляторные батареи с зарядными устройствами 110 или 220 В. Они обеспечивают питание оперативных цепей РЗиА, электромагнитов отключения и включения коммутационных аппаратов, цепей сигнализации.

От аккумуляторных цепей питаются устройства связи, аварийное освещение, двигатели резервных маслонасосов СК.

Всех потребителей энергии на ПС и в РУ, получающих питание от аккумуляторных батарей, можно разделить на следующие группы:

постоянно включенная нагрузка — аппараты, устройства управления, блокировки, сигнализации и релейной защиты, постоянно обтекаемые током, а также постоянно включенная часть аварийного освещения. Постоянная нагрузка на аккумуляторной батарее зависит от мощности постоянно включенных ламп сигнализации и аварийного освещения, а также от типов реле. Поскольку постоянные нагрузки невелики и не влияют на выбор аккумуляторной батареи, в расчетах можно ориентировочно принимать для крупных ПС 110–500 кВ значение тока постоянно включенной нагрузки равным 25 А;

временная нагрузка — появляющаяся при исчезновении переменного тока во время аварийного режима: токи нагрузки аварийного освещения и электродвигателей постоянного тока. Длительность этой нагрузки определяется длительностью аварии (расчетная длительность принимается равной 0,5 ч);

кратковременная нагрузка (длительностью не более 5 с) создается токами включения и отключения приводов выключателей, пусковыми токами электродвигателей и токами нагрузки аппаратов управления, блокировки, сигнализации и релейной защиты, кратковременно обтекаемых током.

Аккумулятор — это гальванический элемент, предназначенный для многократного разряда за счет восстановления емкости путем заряда электрическим током (ГОСТ 15596—82).

Аккумуляторная батарея — это электрически соединенные между собой аккумуляторы, оснащенные выводами и заключенные, как правило, в одном корпусе (ГОСТ 15596—82).

Закрытым называется аккумулятор, имеющий несъемную крышку с фильтр-пробкой или с пробкой рекомбинации.

Герметичным называется аккумулятор, в котором газы и электролит полностью удерживаются в течение всего срока службы и снабженный защитным устройством, предохраняющим его от разрушения при повышении давления.
