В. Красник - Эксплуатация электрических подстанций и распределительных устройств

Принцип действия защиты основан на сравнении значений и фаз тока в начале и в конце линии. Как правило, при токах до 2,5-кратных по отношению к току срабатывания сравниваются значения и фазы токов, а при бóльших кратностях сравниваются только фазы этих токов.

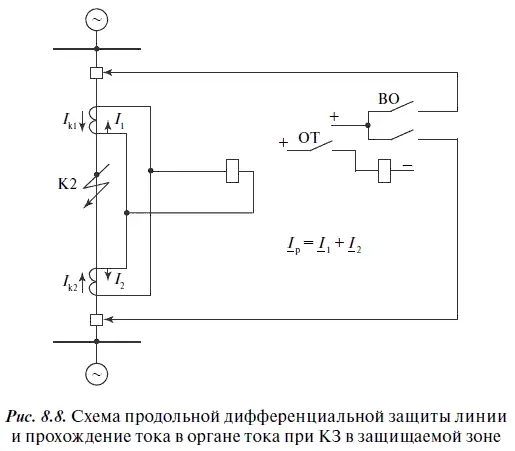

Вторичные обмотки ТТ с обеих сторон линии соединяются между собой проводами, как показано на рис. 8.8, а для выполнения дифференциальной защиты параллельно ТТ (дифференциально) включают измерительный орган тока ОТ.

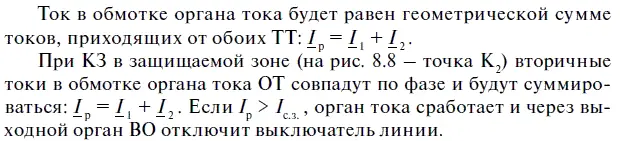

При одинаковых коэффициентах трансформации ТТ при нормальной работе и при внешнем КЗ вторичные токи равны и направлены в ОТ встречно, в результате чего ток в обмотке ОТ равен нулю, и ОТ не действует.

Таким образом, продольная дифференциальная защита реагирует на полный ток КЗ в защищаемой зоне, обеспечивая мгновенное отключение поврежденной линии.

Для отключения протяженных линий с двух сторон необходимо подключение по дифференциальной схеме двух органов тока на ПС по обоим концам линии. Такое подключение приводит к неравномерному распределению вторичных токов между ними (обратно пропорционально сопротивлениям цепей), появлению тока небаланса и понижению чувствительности защиты. Для отстройки от токов небаланса в защите применены дифференциальные реле тока с торможением, обладающие повышенной чувствительностью.

При значительной длине соединительных проводов имеют место сопротивления, многократно превышающие допустимое сопротивление нагрузки для ТТ. Для снижения нагрузки применяются специальные ТТ с коэффициентом трансформации n , с помощью которых ток, проходящий по проводам, уменьшается в п раз, и тем самым нагрузка от соединительных проводов снижается в n 2раз.

Контроль исправности соединительных проводов необходим для выявления и устранения их обрывов, КЗ между ними, замыкания одного провода на землю.

При обрыве соединительного провода ток в рабочей и тормозной обмотках реле становится одинаковым и защита неправильно сработает при сквозном КЗ и даже при токе нагрузки (в зависимости от I с.з.).

Высокая стоимость соединительных проводов во вторичных цепях продольной дифференциальной защиты ограничивает область ее применения линиями малой протяженности (до 10–15 км).

Замыкание между соединительными проводами шунтирует собой рабочие обмотки реле, вследствие чего защита откажет в работе при КЗ в защищаемой зоне.

Исправность соединительных проводов контролируется специальным устройством, принцип действия которого основан на том, что на рабочий переменный ток, циркулирующий в соединительных проводах при их исправном состоянии, накладывается выпрямленный постоянный ток, не оказывающий влияние на работу защиты. При обрыве соединительных проводов постоянный ток исчезает и реле контроля снимает оперативный ток с защит на обеих ПС. При замыкании соединительных проводов между собой подается сигнал о выводе защиты из действия со стороны ПС, где нет выпрямленного тока.

Для того чтобы после окончания работ на соединительных проводах проверить их исправность, включается устройство контроля на ПС, где оно не имеет выпрямителя; при этом должен появиться сигнал неисправности. Затем подачей выпрямленного напряжения на соединительные провода устройство контроля включают на другой ПС и проверяют, есть ли сигнал о повреждении.

Комплект продольной дифференциальной защиты одного участка защищаемого присоединения состоит из двух полукомплектов защиты, расположенных по обоим концам защищаемого участка, и соединительных проводов. В полукомплект защиты одного конца защищаемого участка входят: дифференциальное блок-реле; устройство контроля; изолирующий трансформатор.

На другом конце участка устанавливается такой же полукомплект.

Для отстройки защиты от действия разрядников в сетях с большими токами замыкания на землю (при наличии заземленных нейтралей с обеих сторон защищаемого участка) в комплектах защиты используется реле тока нулевой последовательности.

В соответствии с требованиями ПУЭ, для ускорения отключения повреждения, особенно при использовании токовых ступенчатых защит тока и напряжения, на линиях с двусторонним питанием можно применять дополнительно защиту с контролем направления мощности в параллельной линии. Эта защита может быть выполнена в виде отдельной поперечной дифференциальной токовой направленной защиты или только в виде цепи ускорения установленных защит (максимальной токовой, дистанционной) с контролем направления мощности в параллельной линии.

На приемном конце двух параллельных линий с односторонним питанием, как правило, используется поперечная дифференциальная направленная защита .

При этом в режиме работы одной линии, а также в качестве резервной при работе двух линий используется ступенчатая защита. Допускается включение этой защиты или отдельных ее ступеней на сумму токов обеих линий (например, резервной ступени в целях увеличения ее чувствительности к повреждениям на смежных элементах). Допускается также использование поперечной дифференциальной направленной защиты в дополнение к ступенчатым токовым защитам для уменьшения времени отключения повреждения на защищаемых линиях, если по условию быстродействия ее установка не обязательна.

Таким образом, защита применяется на параллельных линиях с одинаковым сопротивлением, включенных на одну систему шин или на разные системы шин при включенном шиносоединительном выключателе.

В схемах поперечной токовой направленной защиты двух параллельных линий вторичные обмотки ТТ соединяются между собой разноименными зажимами. Параллельно вторичным обмоткам ТТ включаются токовый орган и токовые обмотки органа направления мощности. Токовый орган выполняет функцию пускового органа, а орган направления мощности служит для определения поврежденной линии.

В зависимости от того, какая линия повреждена, орган направления мощности замыкает соответствующий контакт и подает импульс на отключение соответствующего выключателя. Напряжение к органу направления мощности подводится от ТН той системы шин, на которую включены параллельные линии.

Для двухстороннего отключения поврежденной линии с обеих сторон защищаемых цепей устанавливаются одинаковые комплекты защит.
