установить мину в лунку;

придерживая мину одной рукой за боковую поверхность, другой снять с защелок и поднять крышку-чеку;

удалить крышку-чеку вместе с канатиком;

замаскировать мину и место установки;

сдать крышку-чеку командиру отделения.

На местности с растительным покровом, обеспечивающим маскировку, мина может устанавливаться на поверхность грунта.

В зимних условиях при глубине снега до 20 см мина устанавливается на грунт, а при большей глубине — на утрамбованный снег (рис. 5, б ).

а

б

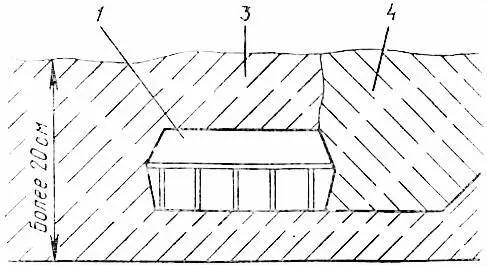

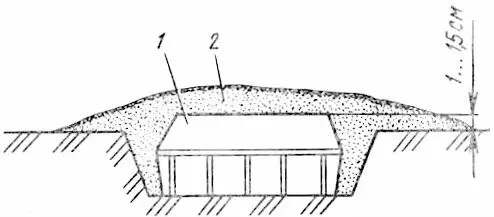

Рис. 5. Установка мины ПМН-4:

а — в грунт; б — в снег; 1 — мина; 2 — грунт рыхлый; 3 — снег; 4 — снег для маскировки

Установка минных полей с помощью автомобиля, оборудованного лотками, производится в соответствии с Руководством по устройству и преодолению инженерных заграждений (М.: Воениздат, 1986).

ОБЕЗВРЕЖИВАНИЕ МИНЫ

Мины, установленные на местности в боевое положение, снимать и обезвреживать запрещается!Мины уничтожаются взрывом заряда ВВ массой 0,2 кг, положенным рядом с миной, или многократным проездом по минному полю танков с тралами.

МАРКИРОВКА

Маркировка на минах и упаковке нанесена черной несмываемой краской.

На нижней торцевой поверхности мины нанесены:

индекс мины;

условное обозначение предприятия-изготовителя;

номер партии и год изготовления.

На нижней торцевой поверхности практической мины дополнительно нанесена полоса красного цвета.

На ящике с минами нанесена маркировка:

знак опасности груза, который содержит: символ опасности — взорвавшаяся бомба, надпись «Взрывается», классификационный шифр — 1.1F, класс — 1;

индекс мин и их количество;

условное обозначение предприятия-изготовителя, номер партии и год изготовления;

шифр ВВ;

надпись «Перед авиаперевозкой булавкой проколоть пакет через отверстие»;

масса брутто.

На крышке ящика в треугольнике нанесен условный номер опасного груза — 153.

На ящике с практическими минами нанесена следующая маркировка:

знак опасности груза, который содержит: подкласс — 1.4, группу совместимости — F, класс — 1;

классификационный шифр — 1.4F;

индекс мин и их количество;

условное обозначение предприятия-изготовителя, номер партии и год изготовления;

шифр ВВ;

надпись «Перед авиаперевозкой булавкой проколоть пакет через отверстие»;

масса брутто.

На крышке ящика в треугольнике нанесен условный номер опасного груза — 430. На ящике с практическими минами дополнительно нанесена полоса красного цвета.

На внутренней стороне крышки ящика наклеена этикетка.

В каждый ящик со стороны крышки вложена упаковочная ведомость и инструкция пользования упаковкой с герметизирующим пакетом из полиэтиленовой пленки.

УПАКОВКА

Мины упакованы в деревянные ящики (рис. 6). В ящиках размещены 4 блока из полистирольных вкладышей (по 2 вкладыша в каждом блоке), помещенные в герметизирующий полиэтиленовый пакет. В каждом блоке уложено по 10 мин. Всего в упаковке размещено 40 мин.

На передней стенке каждого десятого ящика укреплена булавка для прокола (разгерметизации) полиэтиленового пакета через отверстие в ящике перед авиатранспортированием мин.

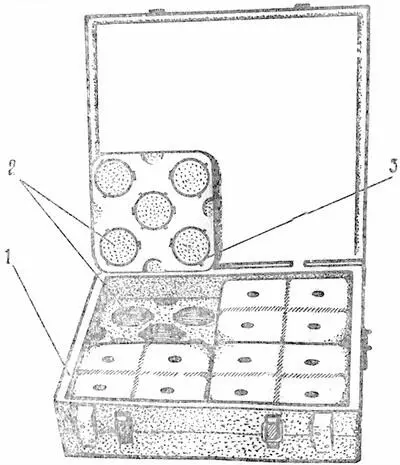

Рис. 6. Упаковка мин ПМН-4:

1 — упаковка (ящик); 2 — мины; 3 — вкладыши полистирольные

ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

Мины хранятся в заводской упаковке в складских условиях в соответствии с руководством «Склады инженерных боеприпасов» (М.: Воениздат, 1984).

Гарантийный срок хранения мины в упаковке в складских условиях — 10 лет, в том числе 0,5 года в полевых условиях.

Мины транспортируются в заводской упаковке всеми видами транспорта в соответствии с существующими правилами перевозок, установленными для инженерных боеприпасов.

Порядок погрузки и выгрузки мин и меры предосторожности, которые нужно соблюдать при погрузке, перевозке и выгрузке, должны соответствовать правилам, установленным для инженерных боеприпасов. Перед авиатранспортированием необходимо проколоть булавкой полиэтиленовый пакет через отверстие в ящике.

Нормы погрузки упаковок с минами на автомобильный транспорт приведены в таблице.

Примечание . Допускается переноска мин к месту установки в рюкзаке.
