Р. Исмагилов - Артиллерия и минометы XX века

Для стрельбы 400-мм орудия, размещенные на платформе с десятью парами колес, загонялись на специально оборудованный железнодорожный путь. Четыре бетонных основания по краям пути служили для монтажа выносных боковых опор транспортера, оберегавших колеса платформы от деформации при выстреле. Расчет гаубицы располагался на огражденной площадке транспортера и для облегчения заряжания имел в своем распоряжении лебедку и транспортную повозку. Стрельба велась выстрелами раздельного заряжания с фугасным снарядом весом 641 кг. Дальность стрельбы установки составляла около 16 км.

Тактико-технические данные

Обозначение: 400-мм гаубица Сен-Шамона

Тип: железнодорожная гаубица

Калибр, мм: 400

Вес в боевом положении, кг: 137000

Угол ГН, град: 12

Угол ВН, град: 0; +65

Начальная скорость снаряда, м/с: 530

Макс. дальность стрельбы, м: 16100

Вес снаряда, кг: 641

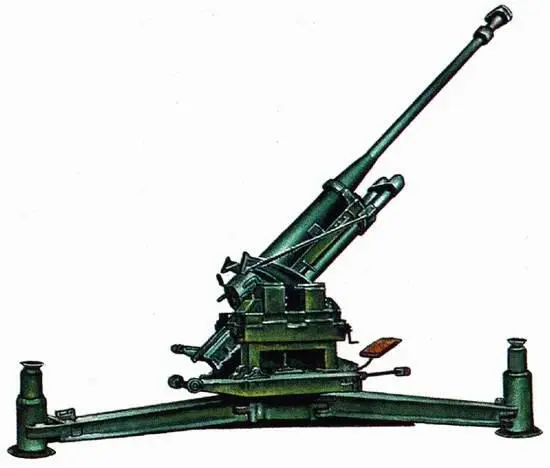

Когда в ходе Первой мировой войны возникла необходимость в создании системы ПВО, Франция отреагировала достаточно быстро, приспособив для стрельбы по воздушным целям свою испытанную 75-мм полевую пушку образца 1897 года. Для этого качающуюся часть орудия установили на вновь сконструированную тумбу. Импровизированные зенитки располагались вокруг Парижа на возвышенных местах и в течение войны дважды модернизировались с целью повышения точности стрельбы и скорострельности. Некоторые пушки вместе с тумбами даже монтировались в кузовах автомобилей «рено», чтобы повысить мобильность зенитных установок и иметь возможность выставлять огневые заслоны противнику в самых неожиданных местах.

После окончания войны и в связи с началом строительства оборонительной «линии Мажино» в 1920 году все эти зенитки сняли с позиций обороны Парижа и разместили в бетонных казематах и капонирах как обычные пушки. Но в начале 30-х годов, когда появилось новое поколение скоростных и высотных самолетов, французское командование постановило вернуть в ПВО хотя бы часть этих орудий, подвергнув их модернизации. На первом этапе, в 1932 году, предусматривалась только замена изношенных стволов, на втором, в 1936 году, — оснащение зенитных установок приборами автоматического управления зенитным огнем (ПУАЗО). Кроме того, все орудия предполагалось установить на буксируемые платформы, что позволяло транспортировать их со скоростью до 40 км/ч. Однако процесс модернизации зениток затянулся и не был закончен к маю 1940 года, когда немецкие ВВС нанесли неожиданный удар по Франции. Считанные батареи, полностью укомплектованные 75-мм зенитными орудиями, не смогли сдержать вражеский напор. Более 160 зениток достались вермахту и получили немецкие обозначения 7,5-см Пак М. 33(f) и 7,5-см Пак М. 36(f) в соответствии с годом модернизации.

Тактико-технические данные

Обозначение: 75-мм пушка Шнейдера

Тип: зенитная пушка

Калибр, мм: 75

Длина ствола, мм: 4050

Вес в боевом положении, кг: 3800

Угол ГН, град: 360

Угол ВН, град: -5; +70

Начальная скорость снаряда, м/с: 700

Скорострельность, выстр/мин: 25

Досягаемость на высоте , м: 8000

Вес снаряда, кг: 6,44

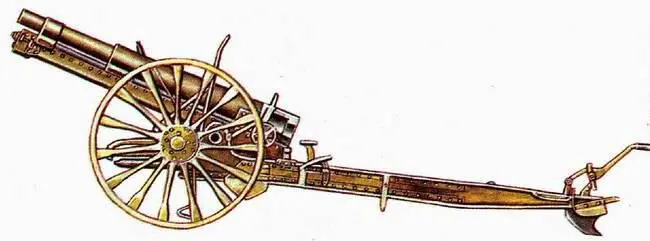

Вступив в XX век, удаленная от стран Европы и Америки императорская Япония не имела опыта разработки тяжелого оружия. Поэтому она закупила лицензии на его производство у известных оружейников Европы, в частности у Круп-па. Одно из таких приобретений 1905 года представляло собой пушку «тип 38» калибра 75 мм. В конструкцию орудия были внесены незначительные изменения, связанные с особенностями технологии японского производства того времени. Так, станины лафета приобрели квадратное сечение вместо круглого и изготовлялись методом клепки из листового металла. Упрощен был тормоз отката и изменен уравновешивающий механизм. Все эти доработки позволили присвоить японскому варианту «трехдюймовки» название «улучшенный тип 38», под которым он и проходил в большинстве военных справочников того времени начиная с периода Первой мировой войны.

В межвоенный период это была самая массовая пушка императорской армии, которая использовалась во всех военных конфликтах 30-х годов в Юго-Восточной Азии и на Дальнем Востоке. Именно с ней Квантунская армия участвовала в боях с Красной Армией на Халхин-Голе. Несмотря на архаичный вид и устаревшую конструкцию, ей долго не могли найти замену. Сравнительно небольшие габариты и вес позволяли перетаскивать орудие в джунглях с помощью мулов. О каких-либо тягачах для этих пушек речи никакой не было. Однако после вступления США в войну на Тихом океане сразу проявилась отсталость японской полевой артиллерии. К 1945 году тысячи орудий «тип 38» были уничтожены в сражениях с американскими войсками. Многие пушки достались в качестве трофеев Красной Армии. Остальные частично попали различными путями в Индокитай. В 1954 году эти орудия в решающем сражении во Вьетнаме армии Хо Ши Мина с колонизаторами возвестили своими залпами о конце французского владычества.

Тактико-технические данные

Обозначение: Туре 38

Тип: полевая пушка

Калибр, мм: 75

Длина ствола, мм: 2286

Вес в боевом положении, кг: 1136

Угол ГН, град: 7

Угол ВН, град: -8; +43

Начальная скорость снаряда, м/с: 603

Макс. дальность стрельбы, м: 11970

Вес снаряда, кг: 6,025

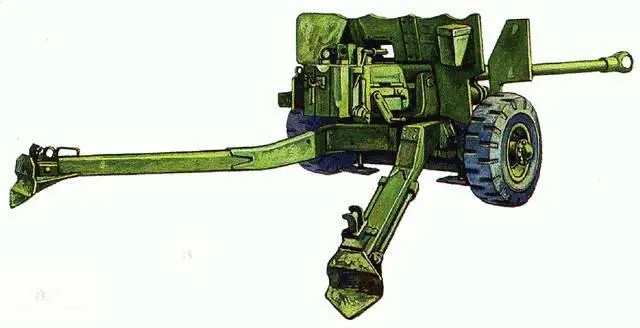

В первых же боях с немецкими танками Pz III и Pz IV на Западном фронте проявилась низкая эффективность британской противотанковой «двухфунтовки» калибра 40 мм. Поэтому в 1940 году в Англии началась ускоренная разработка новой 57-мм противотанковой пушки. Так как по английской традиции обозначения орудиям давались по весу выпускаемых ими снарядов, пушку нарекли «шестифунтовкой», или Орднанс Q.F. 6 pdr. Особое внимание при проектировании уделялось снижению массы и габаритов орудия, поскольку оно предназначалось, в первую очередь, для парашютно-десантных войск и в соответствии с этим должно было переправляться по воздуху с помощью планеров и самолетов-буксировщиков.
