Флажковый предохранитель двухсторонний. Его рычаги размещаются по обеим сторонам тыльной части рамы. Рычаг затворной задержки расположен на левой стороне рамы. Защелка магазина находится в основании спусковой скобы. Прицельные приспособления имеют белые вставки для ускорения и упрощения прицеливания в условиях недостаточной освещенности. Оксидированный затвор-кожух выполнен из стали, рама – из легкого сплава на основе алюминия. Кроме более высокой точности стрельбы первого выстрела и безопасности в обращении, DP51 так же обладает достаточно высокой надежностью работы в тяжелых условиях эксплуатации. Недостатками пистолета являются его большая ширина и наличие управляемого вручную предохранителя, усложняющего обращение с оружием. Существует компактная версия пистолета – DP51C с меньшими габаритами и магазином на 10 патронов, отличающаяся также формой рукоятки, не имеющей изгиба задней поверхности. DH40, созданный на основе пистолета DP51, использует патрон .40 S&W, являющийся одним из самых популярных пистолетных патронов в США. От DP51 отличается пластиковой крышкой магазина с передним выступом для удобства удержания, меньшей на один патрон емкостью магазина и большей на 100 г массой.

Основные характеристики DP51

Калибр: 9mm Parabellum

Длина оружия: 190 мм

Длина ствола: 105 мм

Высота оружия: 133 мм

Ширина оружия: –

Масса без патронов: 800 г.

Емкость магазина: 13 патронов

Основные характеристики DP51C

Калибр: 9mm Parabellum Длина оружия: 177 мм

Длина ствола: 89 мм

Высота оружия: –Ширина оружия: –

Масса без патронов: 690 г.

Емкость магазина: 10 патронов

Основные характеристики DH40

Калибр: .40 S&W

Длина оружия: 190 мм

Длина ствола: 102 мм

Высота оружия: –

Ширина оружия: –

Масса без патронов: 900 г.

Емкость магазина: 12 патронов

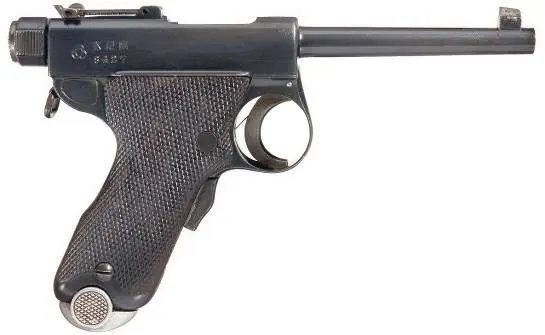

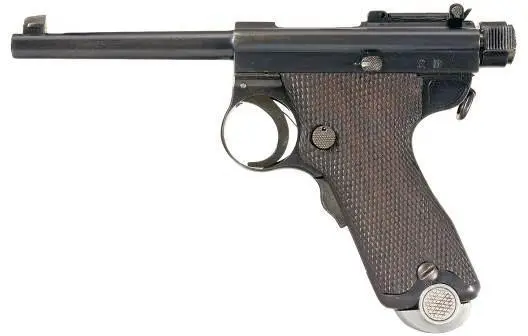

Nambu Type 4 производства Tokyo Gas & Electric

Первый японский самозарядный пистолет был сконструирован по государственному заказу отделом по проектированию стрелкового оружия токийского арсенала в Коисикаве под руководством капитана Каджиро Намбу, позже ставшего генерал-лейтенантом. Японские пистолеты весьма интересны с точки зрения очень оригинального сочетания национальных особенностей с большим влиянием западных систем. Перед войной Япония представляла собой наиболее промышленно развитое государство Азии, создавшее мощные военно-воздушные силы и военно-морской флот. Империалистическая Япония развила и собственное производство современного стрелкового оружия в 1870 – 1890 гг., в целом отвечавшего требованиям своего времени. В стране имелись как государственные арсеналы, так и частные компании. Главными поставщиками стрелкового оружия японской Императорской Армии, ВМФ и ВВС являлись Токийский арсенал Кошигава (позднее Кокура) и арсенал в г. Нагоя, а так же частные производители – Токио Газу Денки Кабушики Кайша (TGE) и Каяба Когё Кабушики.

Пистолет Каджиро Намбу, спроектированный в четвертом году правления императора Ёсихито (1915 год по нашему летосчислению) получил официальное обозначение Type 4 (тип 4) в соответствии с принятым тогда в Японии летосчислением. Годы правления Ёсихито, длившиеся с 1912 по 1926 гг. так же называют эрой Тайсё, по его тронному имени. Оружие имело и другое обозначение – Type A. Оружие К. Намбу пришло на смену устаревшему 9 мм револьверу Хино тип 26, имевшего раскрывающуюся раму и только самовзводный ударно-спусковой механизм. Помимо официальных обозначений у него есть и прозвище Grandpa Nambu – Дедушка Намбу. Для пистолета Nambu был создан новый патрон 8x22 мм, получивший обозначение 8mm Nambu. Эти патроны весьма схожи с немецкими 7,65mm Parabellum. Пули со свинцовым сердечником имели биметаллическую, медную и латунную оболочки. Гильзы бутылочной формы также были биметаллическими или латунными. Начальная скорость пули имевшей массу 6,7 г. – 293 м/с. Конструкция пистолета была основана на заимствовании различных решений западных разработчиков. Особенно дизайн. Большой угол наклона рукоятки, открыто расположенный ствол и круглая спусковая скоба очень напоминают немецкий пистолет Георга Люгера. Но присутствовали и оригинальные особенности.

Автоматика работает по схеме использования отдачи при коротком ходе ствола. Запирание осуществляется при помощи боевой личинки, качающейся в вертикальной плоскости. На раме пистолета крепится ствольная коробка, которая объединяет ствол и затвор. При выстреле ствол со ствольной коробкой перемещается по раме, на скос которой опирается боевая личинка. Выступ личинки входит в паз затвора, сцепляя его со стволом. После того, как скос рамы более не удерживает боевую личинку в верхнем положении, она опускается, а затвор свободно продолжает откат. Затвор в своей тыльной части имеет крупную гайку с перекрестной насечкой, которая выступает из тыльной части ствольной коробки и служит для отведения затвора назад при заряжании пистолета. Возвратная пружина расположена ассиметрично в особом приливе в левой части ствольной коробки. Ударно-спусковой механизм ударникового типа, одинарного действия. Оружие оснащено автоматическим рукояточным предохранителем, рычаг которого размещен в передней поверхности рукоятки под спусковой скобой. На левой стороне ствольной коробки присутствует фиксатор штифта, удерживающего шептало. Стрелка перед фиксатором показывает его правильное расположение. При этом сам фиксатор вращается, а не перемещается продольно. Спусковая скоба выполнена отъемной и при разборке отделяется от рамы, что является особенностью конструкции Nambu.

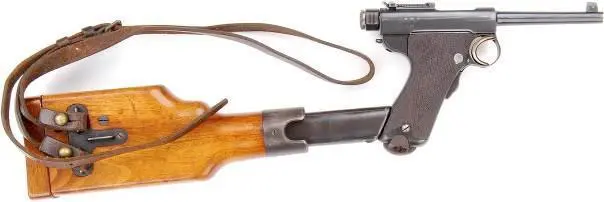

Nambu Type 4 с присоединенной кобурой-прикладом

Первый вариант пистолета комплектовался деревянной кобурой-прикладом, крепившимся к нижней части тыльной поверхности рукоятки. Однако вскоре от громоздкой кобуры-приклада отказались. Еще одно отличие первого образца – винтовая цилиндрическая пружина спускового крючка в последствии была заменена на пластинчатую. Прицельные приспособления состоят из регулируемого секторного целика и мушки, закрепленной в пазе типа «ласточкин хвост» с возможностью введения горизонтальных поправок. После израсходования всех патронов затвор блокировался в крайнем заднем положении подавателем магазина. Защелка магазина расположена у основания спусковой скобы. Коробчатый магазин емкостью 8 патронов копирует конструкцию магазина пистолета Парабеллум. Его подаватель так же имеет кнопку с горизонтальной насечкой, размещенную с правой стороны, для облегчения снаряжения магазина патронами. Пружина магазина цилиндрическая. Крышка магазина снабжена боковыми упорами под пальцы. Эти упоры были необходимы для извлечения магазина из рукоятки, так как это требовало определенных усилий.
