Владислав Каштанов - Самозарядные пистолеты

Оружие выпускалось в двух вариантах. Один из них имел флажковый предохранитель с рычагом, расположенным на рукоятке с левой стороны пистолета, второй вариант снабжался автоматическим рукояточным предохранителем, блокирующим УСМ пока рычаг не будет выжат при обхвате рукоятки. Данный предохранитель, размещенный в тыльной части рукоятки, представляет собой крупный рычаг. Питание пистолета патронами осуществляется из отъемных коробчатых магазинов с однорядным расположением патронов. Защелка магазина расположена в нижней части рукоятки. Прицельные приспособления состоят из мушки, выполненной заодно со стволом и целика, посаженного в паз типа «ласточкин хвост», с возможностью внесения боковых поправок. Как и в образце 1909 года под патрон 9mm Browning Long, в нижней части рукоятки пистолета имеется антабка для пистолетного ремня. Webley & Scott Model 1910 так и не стал пользоваться достаточно высоким спросом, как раз из-за редкого для Европы патрона.

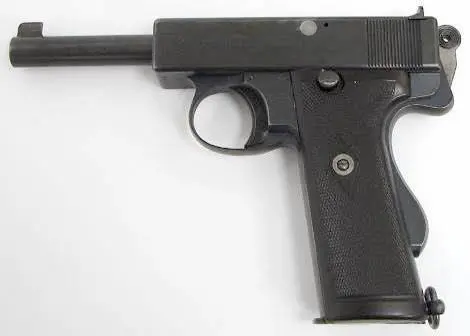

Webley & Scott Mk. I Navy, калибр .455 Webley

Создание Model 1910 все же не прошло даром, так как на его основе в 1912 году был разработан самозарядный пистолет, который годом позже был принят на вооружение Королевского военно-морского флота Великобритании (Royal Navy) под официальным наименованием Webley & Scott self-loading pistol Mark I Navy. Это оружие сокращенно обозначается как Webley & Scott Mk. I Navy. Автоматика работает по схеме использования отдачи при коротком ходе ствола. Запирание осуществляется при помощи наклонных выступов ствола, взаимодействующих с соответствующими пазами рамы. На верхней тыльной части ствола расположен боевой выступ, входящий в окно затвора-кожуха. При выстреле ствол, сцепленный с затвором-кожухом, перемещаясь по наклонным пазам рамы, отходит назад и снижается до расцепления с ним.

Выбрасыватель, экстрактирующий стреляные гильзы, размещается в гнезде затвора-кожуха сверху. Отражение гильзы осуществляется передней вилкой затворной задержки. Ударно-спусковой механизм курковый, одинарного действия. Возвратная V-образная пружина, расположена под правой щечкой рукоятки, взаимодействует с затвором-кожухом с помощью передаточного рычага. Затворная задержка размещается на левой стороне рамы.

Замыкатель ствола с осью-упором расположен на правой стороне затвора-кожуха. Пистолет снабжен автоматическим рукояточным (рычажным) предохранителем, блокирующим УСМ пока рычаг не будет выжат при обхвате рукоятки. Данный предохранитель, размещенный в тыльной части рукоятки, представляет собой крупный рычаг. Он объединяет в себе несколько деталей ударно-спускового механизма: курок размещенный в задней части; боевую пружину с направляющим стержнем, расположенную в глухом гнезде, снизу курка; пружины и оси. Данная конструкция является предшественником съемного УСМ пистолета ТТ, собранного в отдельный блок.

Затворная задержка, удерживающая затвор-кожух в крайнем заднем положении после израсходования всех патронов, размещается внутри задней части рамы. Выключатель затворной задержки размещен на левой стороне рамы. На правой стороне рамы, сверху, расположен упор передаточного рычага, необходимый для разборки пистолета. Прицельные приспособления состоят из мушки, выполненной заодно со стволом и целика, посаженного в паз типа «ласточкин хвост», с возможностью внесения боковых поправок. В 1915 году данный пистолет был принят в качестве оружия ограниченного стандарта Королевским воздушным корпусом и Королевской конной артиллерией. По окончании Первой Мировой войны Webley & Scott Ltd продолжила выпуск самозарядных пистолетов со свободным затвором под патроны 6,35 мм, 7,65 мм и 9 мм, изготавливавшиеся до 1940 года, после чего их производство было окончательно свернуто.

Основные характеристики Webley & Scott Model 1905

Калибр: 7,65mm Browning (7,65x16)

Длина оружия: 159 мм

Длина ствола: 89 мм

Масса без патронов: 580 г.

Емкость магазина: 8 патронов

Основные характеристики Webley & Scott Model 1906

Калибр: 6,35mm Browning (6,35x16)

Длина оружия: 120 мм Длина ствола: 54 мм

Масса без патронов: 340 г.

Емкость магазина: 6 патронов

Основные характеристики Webley & Scott Model 1909

Калибр: 9mm Browning Long (9x20)

Длина оружия: 203 мм Длина ствола: 140 мм

Масса без патронов: 985 г.

Емкость магазина: 8 патронов

Основные характеристики Webley & Scott Model 1910

Калибр: .38 АСР (9x23)

Длина оружия: 203 мм Длина ствола: 127 мм

Масса без патронов: 990 г.

Емкость магазина: 8 патронов

Основные характеристики Webley & Scott Mk. I Navy

Калибр: .455 Webley (11,43x23)

Длина оружия: 203 мм Длина ствола: 127 мм

Масса без патронов: 990 г.

Емкость магазина: 7 патронов

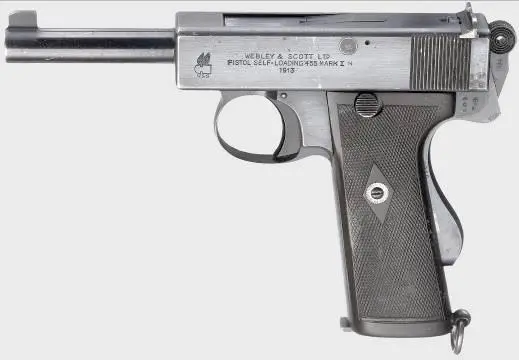

Пистолет Mark I конструкции Картера и Уайтинга, созданный в 1912 году, был принят на вооружение Королевского Военно-морского флота (Royal Navy) Великобритании в 1913 году под обозначением «Webley & Scott self loading pistol Mark I Navy caliber .455» и использовался вооруженными силами до 1945 года включительно. Боевым крещением этого необычного по дизайну пистолета стала Первая Мировая война. Во время Второй мировой Mark I так же был одним из основных образцов личного короткоствольного оружия Королевских ВВС вместе с армейскими пистолетами Colt M1911, приспособленными для стрельбы патронами .455 Webley. В сравнении с состоявшими тогда на вооружении Британской армии револьверами, пистолет

Mark I имел большую скорострельность, а магазин вмещал на один патрон больше, чем револьверный барабан. Но при этих качествах оружие было еще и достаточно компактным, без широкого, сильно выступающего за габариты рамы барабана.

В то время на вооружении британских ВС состоял патрон .455 Webley, использовавшийся в личном оружии. Его пуля с низкой начальной скоростью не обладала достаточным пробивным действием, но ее останавливающее действие, напротив, было весьма высоким, сравнимым с американским патроном .45 ACP. Автоматика работает по схеме использования отдачи при коротком ходе ствола. Запирание осуществляется при помощи наклонных выступов ствола, взаимодействующих с соответствующими пазами рамы. На верхней тыльной части ствола расположен боевой выступ, входящий в окно затвора-кожуха. При выстреле ствол, сцепленный с затвором-кожухом, перемещаясь по наклонным пазам рамы, отходит назад и снижается до расцепления с ним. Выбрасыватель, экстрактирующий стреляные гильзы, размещается в гнезде затвора-кожуха сверху. Отражение гильзы осуществляется передней вилкой затворной задержки.

Ударно-спусковой механизм курковый, одинарного действия. Возвратная V-образная пружина, расположена под правой щечкой рукоятки, взаимодействует с затвором-кожухом с помощью передаточного рычага. Затворная задержка размещается на левой стороне рамы. Замыкатель ствола с осью-упором расположен на правой стороне затвора-кожуха. Пистолет снабжен автоматическим рукояточным (рычажным) предохранителем, блокирующим УСМ пока рычаг не будет выжат при обхвате рукоятки. Данный предохранитель, размещенный в тыльной части рукоятки, представляет собой крупный рычаг. Он объединяет в себе несколько деталей ударно-спускового механизма: курок размещенный в задней части; боевую пружину с направляющим стержнем, расположенную в глухом гнезде, снизу курка; пружины и оси.
