Владислав Каштанов - Самозарядные пистолеты

Автоматика работает по схеме использования отдачи при коротком ходе ствола. Запирание осуществляется при помощи вертикально перемещающегося клина, размещающегося в ствольной коробке. Когда ствол находится в переднем положении, клин подается вверх при помощи выступа рамы и заходит в выемку нижней поверхности затвора. Таким образом, происходит сцепление ствольной коробки с затвором, чем и производится запирание канала ствола. Во время выстрела, когда ствол движется назад, клин под воздействием скосов рамы снижается и разблокирует затвор. Ствольная коробка со стволом прекращают движение. Затвор идет дальше, до крайнего заднего положения, экстрактируя стреляную гильзу, а потом под действием возвратной пружины возвращается в переднее положение, досылая новый патрон из магазина в патронник. Для отведения затвора вручную он имеет выступы в своей тыльной части, выступающие из ствольной коробки. Ударно-спусковой механизм куркового типа, одинарного действия. Флажковый предохранитель расположен с левой стороны рамы, ниже курка. Пистолет отличается передним расположением магазина, как у пистолета MauserC-96. Магазин с двухрядным шахматным расположением патронов присоединяется к оружию с помощью приемника магазина, размещающегося перед спусковой скобой. Снаряжаться магазины могут отдельно, либо находясь в приемнике при открытом затворе. Защелка магазина располагается внутри спусковой скобы, напротив спускового крючка.

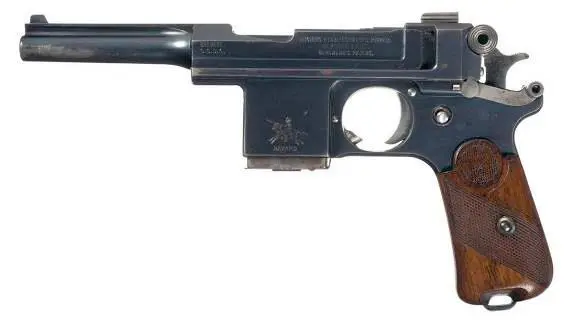

Bergmann-Bayard M1908

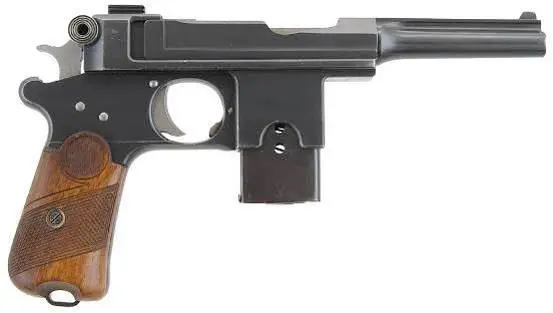

Bergmann-Bayard M1910 калибра 9x23

Mars был принят на вооружение испанской рами после испытаний вместе с патроном 9mm Bergmann. В Испании данный патрон получил наименование 9mm Largo и еще долгое время использовался в пистолетах Astra. Не смотря на хорошее начало, по причине недостаточных производственных мощностей фабрики Теодора Бергмана выпуск пистолетов Шмайсера пришлось перенести на заводы бельгийской AEP. Эта компания изготавливала оружие под торговой маркой Bayard. После чего M1903, кроме поставок испанским ВС, продавались и на гражданском рынке оружия. Усовершенствованный вариант пистолета был принят на вооружение в Дании в 1910 году под обозначением M1910.

С началом Первой мировой войны в связи с оккупацией Бельгии немецкими войсками, производство пистолетов Шмайсера было прекращено. Однако после окончания войны в Дании на государственных производственных мощностях было начато изготовление M1910. Это оружие прошло модернизацию в 1921 году и получило обозначение М1910/21. Подпружиненная защелка крышки магазина была заменена на опорный винт, а щечки рукоятки начали производить из пластика. Такие пистолеты выпускались до 1935 года и продолжали состоять на вооружении датской армии до 1946 года. Как и большинство известных серийных пистолетов belle epoque, таких как Браунинги, Люгеры или Маузеры, Бергман-Баярд был качественно сделанным, надежным и прочным оружием, но его недостатками являлись большие габариты и вес в следствии размещения магазина перед рукояткой.

Основные характеристики M1910

Калибр: 9mm Bergmann

Длина оружия: 254 мм

Длина ствола: 102 мм

Высота оружия: –

Ширина оружия: –

Масса без патронов: 1015 г.

Емкость магазина: 6 или 10 патронов

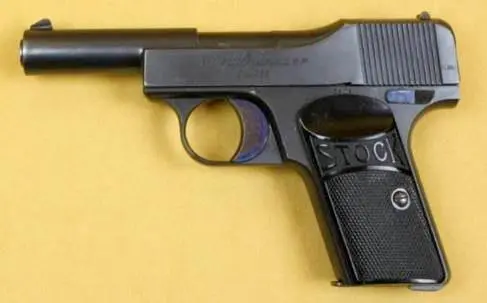

Пистолет Шток 7,65, известный своим высоким качеством и отличной точностью стрельбы, изготавливался немецкой компаний по производству инструмента «Franz Stock Maschinenbau und Werkzeugfabrik» после Первой Мировой войны. Конструктором этого оружия является Вальтер Декер, автор пистолета Бехолла. После войны Декер существенно упростил свою прежнюю систему отказавшись от съемного ствола и запирающей его шпильки -главных недостатков Бехолла.

Автоматика пистолета работает по схеме использования отдачи при свободном затворе. Затвор-кожух удерживается в крайнем переднем положении возвратной пружиной, расположенной на стволе. Возвратная пружина помещена на ствол, вместо прежнего расположения под ним. Значительные изменения были внесены и в конструкцию затвора-кожуха. В пистолете Шток он состоит из двух деталей – собственно затвора и кожуха. Затвор выполнен съемным. Ударно-спусковой механизм ударникового типа, одинарного действия.

Безопасность в обращении с оружием обеспечивается только одним флажковым предохранителем, рычаг которого расположен с левой стороны рамы, над затыльником рукоятки. Питание пистолета патронами осуществляется из коробчатого однорядного магазина. Защелка магазина размещается внизу рукоятки. Разборка оружия производится после извлечения магазина и блокировки затвора-кожуха в крайнем заднем положении рычагом предохранителя, после чего необходимо выкрутить крышку затвора, извлечь боевую пружину и ударник. Далее необходимо приподнять выбрасыватель и сдвинуть затвор вперед, извлечь его, а затем снять кожух с рамы.

Конструктор получил ряд новых патентов в 1918 г., защищавших конструкцию затвора и способ его крепления в кожухе. Однако в послевоенной Германии найти производителя было непросто. В результате Декер продал патенты фирме Франц Шток. Серийный выпуск пистолета был начат в 1921 г. Пистолет Franz Stock, выпускавшийся под патроны 7,65mm Browning, отличается чрезвычайно высоким качеством изготовления и обработки поверхностей. Однако стоимость оружия оказалась слишком высокой для карманного пистолета. Мало кто мог себе позволить дорогой пистолет в разоренной войной Германии. Первый заказ на несколько десятков штук поступил от берлинской полиции. Затем приблизительно сто экземпляров приобрела австрийская таможня.

Вскоре пистолет Franz Stock стал пользоваться популярностью у стрелков-спортсменов по причине легкого спуска – 1,7 кг., очень удобных прицельных приспособлений и отличной точности стрельбы. Стрелками с пистолетами Franz Stock в 1930-х гг. были выиграны четыре чемпионата по стрельбе. В 1923-м году компания приступила к производству уменьшенной версии пистолета под патрон 6,35mm Browning. Однако эта версия оказалась еще менее популярной, чем пистолет калибра 7,65-мм, опять же, по причине высокой стоимости. В результате выпуск пистолетов Шток калибра 6,35-мм был прекращен в 1925 году.

Кроме вариантов калибра 7,65-мм и 6,35-мм были произведены всего лишь несколько пистолетов под малокалиберный патрон кольцевого воспламенения .22LR. В 1927 году Franz Stock Maschinenbau und Werkzeugfabrik начала производство второго варианта пистолета Шток. Новая версия отличалась укороченным стволом, несколько измененной формой затвора-кожуха и рядом небольших изменений в технологии производства, направленных на снижение стоимости. После выпуска приблизительно 45000 экземпляров, производство пистолетов Franz Stock было прекращено в 1932 году.
