Биполярные ЗУПВ. Основу биполярных ЗУПВ образует обычный транзисторный триггер, схема которого показана на рис. 6.2.

Такая память потребляет значительную мощность, поэтому емкость ее ограничена. Однако быстродействие биполярных ЗУПВ очень высоко, что объясняет их применение в высокопроизводительных системах и в качестве буферов между быстродействующими устройствами и обычной более медленной памятью.

Рис. 6.2. Элемент биполярной статической памяти.

Статическая NМОП-память.Основным запоминающим элементом статической NMOП-памяти также является триггер (рис. 6.3). Такая память потребляет значительно меньшую мощность, чем биполярные ЗУПВ, что позволяет достичь намного большей плотности упаковки.

Рис. 6.3. Элемент статической NМОП-памяти.

Статическая КМОП-память.Запоминающий элемент статической КМОП-памяти аналогичен элементу статической NМОП-памяти. В режиме пассивного хранения данных КМОП-память потребляет ничтожную мощность, поэтому она применяется в тех системах, которые должны работать от батарейного питания.

Динамическая NМОП-память.Принцип действия динамической NМОП-памяти основан на хранении заряда на конденсаторе, а не на применении триггера. Упрощенная схема элемента динамической NMOП-памяти показана на рис. 6.4.

Рис. 6.4. Элемент динамической NМОП-памяти.

Заряд, имеющийся на конденсаторе С, неизбежно «растекается», поэтому динамическую память необходимо периодически регенерирозать. Процесс регенерации заключается в периодическом считывании хранимых данных с их последующей записью. Регенерацию осуществляет либо микропроцессор, либо микросхема контроллера регенерации динамической памяти.

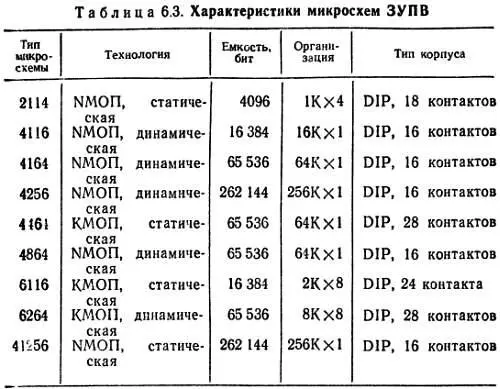

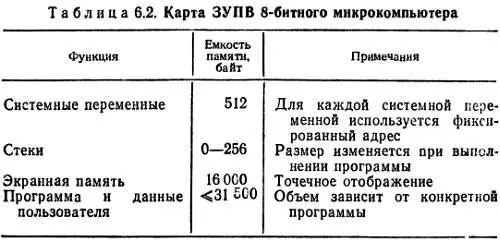

В табл. 6.3 приведены характеристики наиболее популярных микросхем ЗУПВ.

Разводка контактов некоторых распространенных микросхем ЗУПВ показана на рис. 6.5.

Рис. 6.5. Разводка контактов распространенных микросхем ЗУПВ.

Каждая ячейка полупроводниковых ПЗУ и ЗУПВ имеет свой уникальный адрес : по этому адресу хранится байт, состоящий из 8 бит. Каждая микросхема ПЗУ или ЗУПВ (или банк микросхем ЗУПВ) считается отдельным блоком памяти, размер которого зависит от емкости используемых микросхем. Например, система может иметь ПЗУ 16К и три блока ЗУПВ по 16К (каждый из блоков состоит из восьми микросхем 16КХ1), которые перекрывают весь адресный диапазон 64К. Одно из возможных назначений адресов блокам представлено в табл. 6.4, а соответствующая карта памяти показана на рис. 6.6.

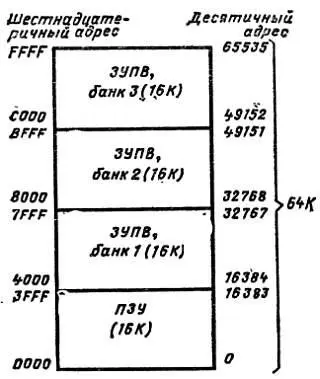

Рис. 6.6. Типичная карта полностью занятой памяти 64К.

Входы и выходы данных микросхем ЗУПВ вместе с выходами данных микросхем ПЗУ подключаются к соответствующим линиям системной шины данных.

Каждая микросхема ЗУПВ имеет 14 входных линий адреса А0—А13 и одну линию выбора кристалла . На линии активным является сигнал низкого уровня, поэтому для подключения выходов выбранных ЗУПВ или ПЗУ к шине на вход необходимо подать именно такой сигнал. Кроме того, ко всем микросхемам памяти подключается линия считывания/записи или специальная линия считывания/записи памяти.

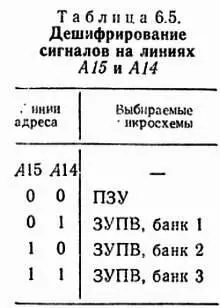

Линии адреса всех микросхем ЗУПВ и ПЗУ подключаются к соответствующим линиям шины адреса. Следовательно, если не принять специальных мер, все четыре блока памяти будут выполнять операции считывания и записи одновременно. Конечно же, для этого применяется дешифрирование сигналов на двух старших линиях А15 и А14, чтобы активизировать соответствующие линии . Подходящий способ дешифрирования приведен в табл. 6.5.

Дешифрирование сигналов на двух старших линиях адреса осуществляется простой схемой, показанной на рис. 6.7. Ее можно реализовать на обычных логических элементах или встроить в программируемую логическую матрицу (ПЛМ).

Рис. 6.7. Схема дешифратора адреса.

Для дешифрирования адреса можно использовать также специально предназначенные для этого микросхемы. Их называют дешифраторами или демультиплексорами . Распространенные дешифраторы приведены в табл. 6.6.

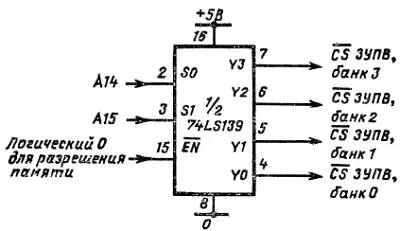

На рис. 6.8 показано применение одного из дешифраторов микросхемы 74LS139 в целях формирования четырех сигналов для ПЗУ и ЗУПВ из предыдущего примера.

Рис. 6.8. Типичный дешифратор адреса с микросхемой 74LS139.

Отметим, что дешифратор 74LS139 имеет вход разрешения . Его можно использовать для запрещения дешифратора, чтобы сразу запретить обращение ко всей памяти. Такая возможность очень удобна в тех ситуациях, когда в одном и том же адресном пространстве необходимо разместить несколько банков ПЗУ, ЗУПВ и вспомогательные микросхемы.

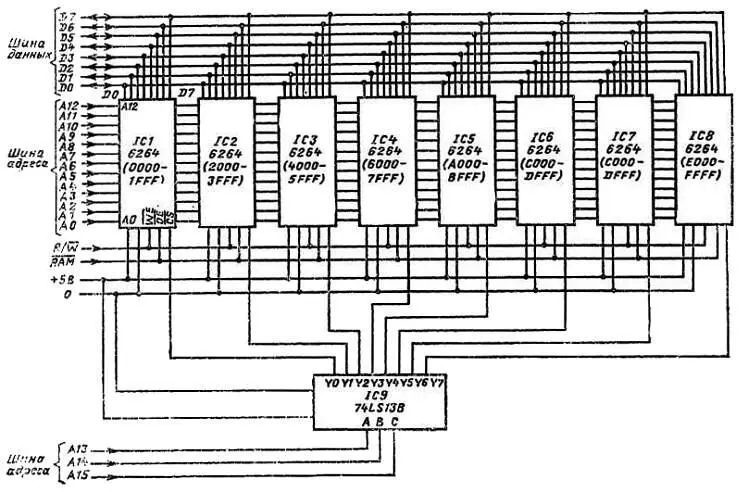

На рис. 6.9 показана практическая реализация памяти с емкостью 64К из восьми микросхем. Микросхема 6264 имеет организацию 8КХ8, поэтому все пространство памяти 64К разделяется на восемь блоков по 8К (каждый блок соответствует отдельной микросхеме). Дешифрирование адреса осуществляется микросхемой IС9.

Рис. 6.9. Практическая схема ЗУПВ64К на микросхемах 6264.
