Отметим, что для обеспечения астабильного режима работы на входе Сброс (контакт 4 ) должен действовать сигнал высокого уровня. В некоторых устройствах этот вход используется для переключения триггера. Поэтому, если астабильная работа не обнаруживается, целесообразно проверить сигнал на входе сброса.

Для проверки моностабильной работы также достаточно одного логического пробника. Но если длительность выходного импульса невелика (например, менее 100 мс), важно, чтобы в пробнике была схема расширения импульсов. Зондом пробника следует коснуться выхода (контакт 3 в стандартном таймере 555) и осуществить запуск. В некоторых схемах запуск реализуется очень просто, например с помощью специально предусмотренной для этого кнопки.

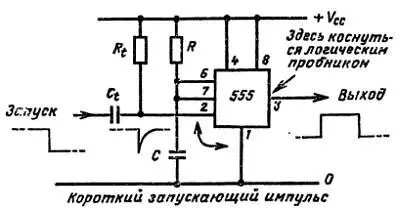

В других случаях запуск можно смоделировать, закоротив контакт 2 на землю, как показано на рис. 4.9.

Рис. 4.9. Моделирование запуска спадающим фронтом.

Подчеркнем, что при сопряжении сигнала запуска по постоянному току спадающий фронт импульса должен иметь достаточную амплитуду, чтобы напряжение на контакте 2 упало ниже одной трети напряжения питания.

Если длительность выходного импульса не совпадает с ожидаемой (особенно в схемах с электролитическим времязадающим конденсатором), приходится проверять постоянные напряжения на входах Порог и Разряд (см. рис. 4.6). Для измерения следует пользоваться только вольтметром с очень высоким входным сопротивлением.

Обычные мультиметры со входным сопротивлением около 20 кОм/В для таких измерений не подходят, так как сильно изменяют постоянные времени заряда и разряда.

В этой главе рассмотрим основные характеристики четырех наиболее распространенных 8-битных микропроцессоров и некоторые приемы поиска неисправностей в микропроцессорных системах. Глава начинается с общего введения в микропроцессоры и микропроцессорные системы, рассчитанного на читателей, которые с ними еще не знакомы.

Микропроцессоры — это СБИС, которые могут воспринимать, дешифровать и выполнять команды, представленные в двоично-кодированной форме. Микропроцессор образует ядро любой микрокомпьютерной системы. Однако сами по себе микропроцессоры не являются компьютерами, поскольку требуют разнообразных вспомогательных («поддерживающих») микросхем. Среди последних важнейшую роль играют микросхемы, предназначенные для хранения последовательностей команд (т. е. программ ) и изменяющейся информации (т. е. данных ), привлекаемой для обработки.

Некоторые специализированные микропроцессоры снабжены внутренней памятью (для хранения программ и данных) и входными/выходными портами. Для таких микропроцессоров требуется минимальный объем внешних вспомогательных схем, и они идеально подходят для дешевых систем управления. Обычно упомянутые микропроцессоры называются однокристальными микрокомпьютерами .

Микропроцессоры в зависимости от размера двоичных чисел, которыми они оперируют, можно разделить на два класса. Большинство современных микропроцессоров выполняют операции над группами из 8 или 16 двоичных разрядов (бит). Очевидно, 16-битные микропроцессоры оказываются мощнее 8-битных. В ряде случаев их применения выбирать между этими двумя классами почти не приходится. Например, относительные стоимость и сложность 16-битных микропроцессоров препятствуют их использованию в системах управления. Поэтому будем ориентироваться на 8-, а не на 16-битные микропроцессоры.

8-битный микропроцессор вводит и выводит данные группами по 8 бит, называемых байтами . Данные передаются по восьми отдельным линиям D0—D7, образующим шину данных . Микропроцессоры определяют источник данных (откуда их нужно считать ) и их получатель (куда данные нужно записать ), указывая местоположение данных в форме уникального адреса. Для этого адресный двоичный набор помещается на шину адреса . В 8-битных микропроцессорах шина адреса всегда состоит из 16 отдельных линий А0—А15.

Адреса, по которым считываются и записываются данные, могут относиться к системной памяти (например, ЗУПВ или ПЗУ) либо к вводу-выводу (ВВ). Распределение адресного диапазона 64К в 8-битных микропроцессорах удобно показывать с помощью карты памяти.

Еще одна шина применяется для определения направления передачи данных (т. е. указания операции считывания или записи) и некоторых общих служебных функций, например сброса. Эта шина называется шиной управления и в зависимости от типа микропроцессора состоит из 5—15 линий.

Первое поколение 8-битных микропроцессоров появилось в середине 70-х годов, начиная с микросхемы 8008 фирмы Intel. По тому времени она казалась удивительным прибором, который мог заменить множество других микросхем и адресовать «огромную» память 16К байт.

По современным меркам микропроцессор 8008 выглядит довольно «слабым» по своим возможностям. Затем появился более «удачный» микропроцессор 8080, выполненный по NMOП-технологии (микропроцессор 8008 выпускался по РМОП-технологии). Микропроцессор 8080 имеет 16 линий адреса, обеспечивающих адресацию памяти 64К байт, и 78 команд, находящихся в распоряжении программиста. На базе этого микропроцессора были разработаны более совершенные микропроцессоры 8085 и Z80.

Наряду с фирмой Intel к производству микропроцессоров подключились и другие фирмы, например Motorola (микропроцессор 6800) и MOS Technology (микропроцессор 6502). В последующие годы было затрачено много усилий на переход к 16- и 32-битным микропроцессорам. Несмотря на новейшие разработки, первые образцы микропроцессоров, а также их модификации довольно широко применяются и в настоящее время. Цены на них значительно снизились, и теперь можно собрать микропроцессорную систему (состоящую из центрального процессора и ряда вспомогательных микросхем) за умеренную плату. Например, основой системы управления микроклиматом почти наверняка будет микропроцессор или однокристальный микрокомпьютер. Такая система не только выполнит все традиционные функции, но и обеспечит более сложные средства обработки данных, а также хранение их с возможностью использования в последующем и даже передаст информацию в удаленный компьютер. Сэкономленное при проектировании аппаратных средств время целесообразно посвятить программному обеспечению проекта, а последующие улучшения свести к замене программного ПЗУ.

Главными внутренними элементами микропроцессора являются:

• регистры для временного хранения команд, данных и адресов;
