7. После этого приступают к установке трубчатой части наконечника или гильзы в матрицу и затем производят опрессовку.

8. На последнем этапе острые края гильзы зачищают, а все соединение заматывают изоляционной лентой.

Категорически запрещено на алюминиевую жилу надевать медный наконечник. Это связано с тем, что у этих материалов различный коэффициент линейного теплового расширения. Это может привести к негативным последствиям — наконечник из-за чересчур сильного расширения алюминия может попросту потрескаться.

Как правильно произвести опрессовку медных кабелей и проводов?

В этом случае с провода нужно удалить изоляцию с 20–25 мм по длине провода (не важно, какой провод, — одножильный или многопроволочный). Соединяемые жилы следует положить параллельно друг другу таким образом, чтобы они не были скручены между собой. После этого их нужно обернуть двумя слоями фольги, изготовленной из латуни или меди, при этом толщина фольги должна составлять 0,2 мм, а ширина — 18–20 мм.

Участок соединения после этого обжимают с помощью прессовочных ключей.

Если жила имеет сечение 4 мм 2или немного больше, то опрессовку можно выполнить в специальных трубчатых наконечниках типа Т. Вместо них могут быть использованы медные гильзы вида ГМ. При этом все операции производятся в той же последовательности, что и для алюминиевых проводов. В этом случае накладывать слой технологического вазелина не нужно. Категорически запрещается производить опрессовку с использованием молотка и зубила.

Где используют пайку и сварку?

Пайкой и сваркой соединяют провода только в том случае, если никакой другой способ для этой цели не подходит. Требования к такому способу соединения примерно такие же — они должны быть надежными и достаточно прочными.

Для того чтобы получить качественную пайку, нужно выполнить следующие действия:

— ответственно подойти к выбору припоя, так как при неправильном припое соединение получится не очень прочным;

— с контактных поверхностей необходимо тщательно удалить все следы окиси.

Если требуется соединить медные жилы, то окись снимают с жилы непосредственно перед самой пайкой. Если же соединяют алюминиевые провода, то окись снимают в процессе пайки.

Каковы преимущества пайки?

Данная технология соединения позволяет образовать весьма качественный электрический контакт, однако такое соединение является крайне непрочным, по этой причине провода перед пайкой нужно тщательно скрутить между собой.

Каким инструментом выполняют пайку?

Если провод изготовлен из меди и его сечение находится в промежутке от 1 до 10 мм 2, то пайку нужно выполнять с помощью паяльника. Для данного случая больше всего подойдет припой, изготовленный из олова и свинца. Марка такого припоя — ПОС.

Перед началом пайки окись с поверхности медного провода нужно удалить с помощью наждачной бумаги или напильника. В роли флюса будет выступать канифоль или же ее раствор, кроме того, можно использовать паяльный жир.

В процессе пайки медных жил нельзя использовать травленую соляную кислоту или нашатырный спирт. Дело в том, что они будут крайне негативно воздействовать не только на пленку окиси, но и на саму жилу.

Как правильно выполнять пайку?

Участок, который вы собираетесь припаивать, нужно хорошенько разогреть. Его температура должна быть примерно на 30–50 °C выше по сравнению с температурой плавления припоя и флюса.

Если температура будет ниже, то получится так называемая холодная пайка. Ее уровень прочности не слишком высокий, к тому же она не дает требуемого электрического контакта надлежащего качества.

Чем отличается использование скрутки для соединения проводов?

Соединять провода с помощью скрутки проще всего, однако данная технология потребует последующей пропайки соединения, так как даже в хорошо изготовленной скрутке существует достаточно большое переходное сопротивление — в несколько раз большее по сравнению с другими методами соединения, например с опрессовкой, пайкой, сваркой, даже по сравнению с болтовым и винтовым соединением (рис. 33). При изготовлении скрутки провода не имеют слишком большого количества точек соприкосновения. Поэтому провода, соединенные по такой технологии, могут перегреваться. В некоторых случаях такой метод соединения может даже стать причиной пожара. Из-за этого использовать скрутку без дополнительной пропайки не следует.

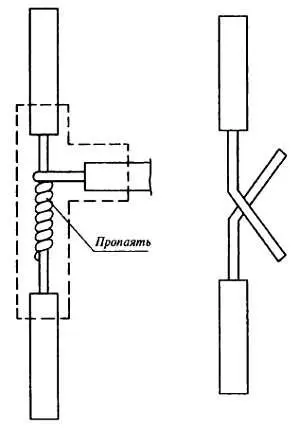

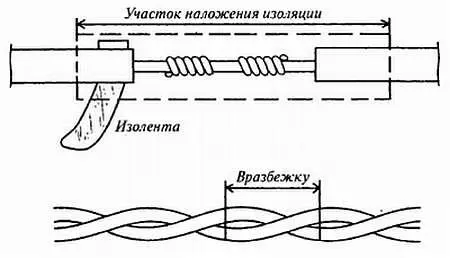

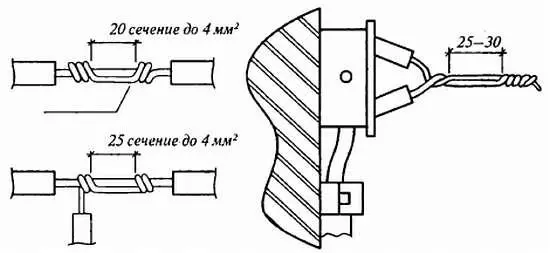

Рис. 33. Соединение и ответвление медных проводов марок ПВ, ПР, ПРД, ПРВД

В чем заключается метод соединения и ответвления проводов?

Данная технология состоит в следующем: для того, чтобы соединить дна отрезка провода, необходимо плотно скрутить между собой проволочки жил, по которым проходит электрический ток. Это делают, чтобы они не раскрутились впоследствии.

Провода потом скрещивают. Данное соединение обжимают плоскогубцами, после чего производят пропаивание с помощью припоя ПОС-30 или ГЮС-40.

Скрутку нужно дополнительно изолировать по всей длине, чтобы изолента заходила на незащищенную изоляцию.

Как производят пайку однопроволочных алюминиевых жил?

Для того чтобы выполнить подобную пайку проводов, сечение которых составляет от 2,5 до 10 мм 2, производят двойную скрутку с желобком (рис. 34).

Рис. 34. Соединение однопроволочных алюминиевых проводов пайкой двойной скруткой с желобком

С жил в этом случае нужно удалить изоляционный слой, саму жилу тщательно зачистить с помощью наждачной бумаги, а потом с использованием двойной скрутки соединить таким образом, чтобы в месте касания жил образовался желобок.

Далее это соединение нагревают с помощью обычного паяльника или же паяльной лампы до тех пор, пока его температура не станет выше по сравнению с температурой плавления припоя.

Постепенно пропаивают оба соединения. После того как припой полностью застынет, участок соединения нужно дополнительно изолировать с помощью изоляционной ленты.

Где используется сварка?

Данная технология соединения используется для того, чтобы оконцовывать и соединять между собой жилы, проводящие ток, причем всех сечений. Этот метод также подходит для того, чтобы соединять алюминиевые жилы с медными, в случае если сечение жил не превышает 10 мм 2. Этот способ потребует использования специальных флюсов, сварочных аппаратов, а также иного технологического оборудования.
