Прокладку линий электропроводки лучше всего вести следующими участками: квартирный щиток — ответвительная коробка — штепсельная розетка, ответвительная коробка — светильник.

При изготовлении данного типа проводки абсолютно все соединения проводов производят в ответвительных и распределительных коробках. Категорически запрещено соединять провода друг с другом вне этих коробок.

После проведения всех вычислительных работ нужно нарезать провод на отрезки, которые будут равны длине участков. На конце жил с помощью кусачек изготавливают разделительное основание, причем его длина должна быть от 80 до 100 мм. В случае использования трехжильного провода допустимо сохранение перемычки между вторым и третьим.

Провод нужно укладывать таким образом, чтобы по всей его длине сохранялось небольшое натяжение. Если нужно повернуть провод, то основание вырезают для того, чтобы угол приобрел правильную форму.

После того как провод будет проложен на всю длину, на другом конце его нужно слегка закрепить. Потом производят дополнительное выправление провода, лишь после этого изготавливают окончательное закрепление.

Как монтируют проводку из плоских проводов?

При прокладке проводов вы должны предусмотреть следующий момент: провод должен быть такой длины, чтобы его можно было свободно соединять в ответвительных коробках, предназначенных для выключателей и розеток. Подобная необходимость возникнет в тот момент, когда вы соберетесь ремонтировать или производить замену выключателей, светильников или штепсельных розеток.

По этой причине концы провода нужно помешать в распределительные и ответвительные коробки с запасом примерно 50–70 мм. Если вы собираетесь параллельно прокладывать провода, то между ними должно быть расстояние 3–5 мм.

Если есть необходимость, то прокладки, изготовленные из асбеста, нужно закрепить до того, как вы будете монтировать провода, заколачивая в них гвозди. Прокладки, изготовленные из асбеста прибивают к стенам гвоздями, располагая их в шахматном порядке (рис. 39).

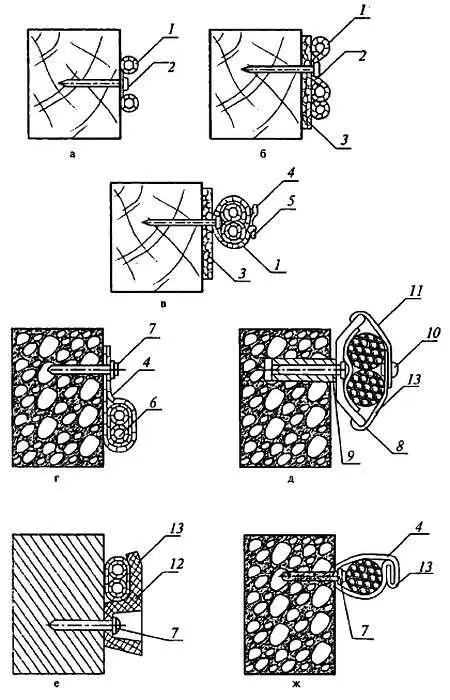

Рис. 39. Крепление проводов и кабелей:

а— АППР к деревянному основанию; б, в— АППП и АПВ к деревянному основанию; г— АПВ, АППВ к кирпичному и бетонному основанию; д, е, ж— АИРГ, АВРГ к бетонному и кирпичному основанию; 1— провод, 2— гвоздь; 3— прокладка из асбеста; 4— полоска; 5— пряжка; 6— прокладка; 7— дюбель; 8— держатель; 9— распорный дюбель; 10— кнопка; 11— лента; 12— пластмассовая скобка; 13— кабель

Как производят открытую прокладку плоских проводов?

Если необходимо выполнить открытую электропроводку из плоских проводов, то в этом случае для их крепления к стенам и потолку нужно использовать гвозди, скобы, изготовленные из пластмассы или металла, хомуты, полоски, ленты, шурупы.

Можно также вместо подобного крепежа воспользоваться специальным клеем.

Если вы собираетесь для этой цели использовать гвозди, то их диаметр должен составлять 1,4–1,8 мм, длина — не более 25 мм. В этом случае диаметр шляпки будет не больше 3 мм. Их нужно забивать в основание на расстоянии от 200 до 300 мм друг от друга посередине провода. Для этого нужно взять не слишком тяжелый молоток. Дня того чтобы предохранить провод от повреждений, нужно взять оправку или какое-нибудь иное приспособление.

Если вы ведете провода во влажном или неотапливаемом помещении, то под шляпки гвоздей нужно положить прокладки, изготовленные из резины или фибры.

Как следует крепить скобы?

Пластмассовые или резиновые скобы закрепляются на расстоянии примерно 400 мм друг от друга, получше, если это расстояние будет меньшим. Для плоских проводов лучше всего использовать скобы типа У641, У642 и другие. Если специальных скоб, изготовленных из полиэтилена, в наличии не окажется, то можно использовать металлические скобы, однако их нужно сажать на слой асбеста. Делают это при условии наличия сгораемого основания.

Если вы хотите воспользоваться для крепления провода пластинками, изготовленными из металла, то они должны иметь ширину 10 мм при толщине 0,3–0,5 мм. Их необходимо предварительно нарезать из металлического листа, снабженного антикоррозийным покрытием. Под такую полоску кладут прокладку, играющую роль изоляционного слоя. Ее ширина должна быть приблизительно на 2 мм больше по сравнению с шириной металлической полоски.

Если вы будете изготавливать скрытую прокладку проводов, то их нужно в отдельным местах крепить с помощью алебастрового раствора. Следует отметить, что в данном случае не допускается гвоздевое крепление проводов.

Как сохранить жилы плоских проводов при выполнении поворота?

Для того чтобы поворот был сделан успешно, можно воспользоваться несколькими технологиями его выполнения.

1. При изготовлении проводки открытого типа можно сблизить жилы друг с другом за счет некоторого сплющивания разделительного основания. Кроме того, его можно разрезать вдоль провода между жилами. Категорически запрещено перекрещивать жилы на участке поворота.

2. Для скрытой прокладки провод поворачивают с помощью изгиба на ребро. В этом случае разделительное основание нужно разрезать вдоль на 40–60 мм (это зависит от того, какого сечения провод), затем одну жилу уводят в угол. Это делают таким образом, чтобы получилось что-то напоминающее полупетлю. Так поступают с той целью, чтобы не допустить соприкосновения проводов друг с другом.

Для изготовления изгиба по плоской стороне провод изгибают на прямой угол. В этом случае разделительное основание оставляется целым. Необходимо внимательно следить за тем, чтобы жилы не примыкали друг к другу слишком плотно.

Если у провода отсутствует разделительное основание, то его нужно изогнуть на ребро таким образом, чтобы изгиб получился как можно более плавным, без коробления изоляции.

Как устанавливать ответвительные и разделительные коробки?

В случае изготовления электропроводки скрытого типа все ответвительные, разделительные коробки, коробки, предназначенные для установки выключателей и штепсельных розеток, устанавливают в стене таким образом, чтобы их края находились на одном уровне со слоем штукатурки.

Ответвительные коробки закрывают крышкой. Коробки следует выбирать таких размеров, чтобы в них мог находиться небольшой запас длины провода.

Для прокладывания провода открытым способом лучше использовать плоские коробки и небольших размеров. Их размещают без установки под ними деревянных кругов.
