Пуля Б-32

Масса пули 48,3 г

Начальная скорость пули 820 м/с

Таблица В.1

Проверка боя винтовки. Приведение ее к нормальному бою

Г. 1. Общие положения

Г. 1.1. Винтовка, находящаяся в эксплуатации, должна быть всегда приведена к нормальному бою.

Проверка боя производится:

— при поступлении в подразделение;

— при обнаружении во время стрельбы ненормальных отклонений пуль;

— после ремонта, замены частей, которые влияют на точность стрельбы;

— при ТО-1.

Г. 1.2. Проверка боя винтовки и приведение ее к нормальному бою производится патронами одной партии.

Дальность стрельбы — 100 м, целик в положении «4».

Положение для стрельбы — лежа с сошек с упором в плечо.

Стрельба ведется по проверочной мишени, представляющей собой черный на белом фоне прямоугольник размером 370 мм но высоте и 250 мм по ширине. Точкой прицеливания служит середина нижнего края прямоугольника. Центр проверочной мишени является контрольной точкой. Мишень должна находиться приблизительно на уровне глаз стреляющего.

Г.2. Проверка боя винтовки и приведение ее к нормальному бою

Г.2.1. Проверка боя винтовки

Г.2.1.1. Для проверки боя винтовки стрелок производит четыре выстрела по проверочной мишени.

Г.2.1.2. Кучность боя признается нормальной, если все четыре пробоины или три (при одной оторвавшейся) имеют поперечник рассеивания (расстояние между наиболее удаленными друг от

друга пробоинами) не более 150 мм.

Если кучность расположения пробоин нс удовлетворяет этому требованию, стрельба повторяется.

Если кучность расположения пробоин признана нормальной, определяют среднюю точку попадания пуль (СТП), для чего:

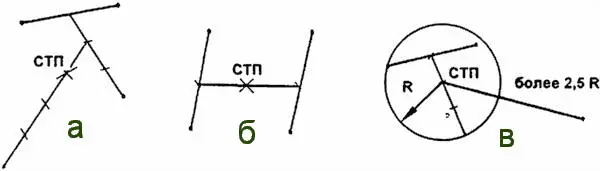

— соединить прямой линией две ближайшие пробоины, в соответствии с рисунком Г.1а, и расстояние между ними разделить пополам;

— полученную точку деления соединить с третьей пробоиной и расстояние между ними разделить на три равные части;

— точку деления, ближайшую к двум первым пробоинам, соединить с четвертой пробоиной и расстояние между ними разделить па четыре равные части.

Точка деления, ближайшая к первым трем пробоинам, и будет СТП четырех пробоин.

Рис. Г.1.

При симметричной расположении пробоин, в соответствии с рисунком Г.1б, СТП попадания определяют следующим образом:

— соединить пробоины попарно, затем соединить середины обеих прямых и полученную линию разделить пополам; точка деления и будет СТП.

Г.2.1.3. Если все четыре пробоины имеют поперечник рассеивания более 150 мм, то СТП определяется но трем более кучно расположенным пробоинам при условии, что четвертая (оторвавшаяся) пробоина удалена от СТП трех пробоин более чем на 2.5 радиуса круга, вмещающего эти пробоины, в соответствии с рисунком Г.1в.

Г.2.1.4. При нормальном бое винтовки СТП должен совпадать с контрольной точкой или отклоняться от нее в любую сторону нс более чем на 80 мм.

Г.2.2. Приведение винтовки к нормальному бою

Г.2.2.1. Если при стрельбе СТП отклонилась от контрольной точки в какую-либо сторону более чем на 80 мм, то производится регулировка мушки (по горизонтали и по вертикали), т. е. если СТП ниже контрольной точки, мушку надо ввернуть, если выше — вывернуть. Если СТП левее контрольной точки, основание мушки необходимо передвинуть влево, если правее — вправо.

При перемещении основания мушки в сторону на 1 мм СТП смещается на 113,4 мм (на дистанции 100 м).

Один полный оборот мушки перемещает СТП по высоте на 85 мм (на дистанции 100 м).

Правильность регулировки проверяется повторной стрельбой.

1.2.2.2. После приведения винтовки к нормальному бою старая риска на основании мушки забивается, а вместо нее наносится новая.

Г.3. Выверка оптического прицела

Г.3.1. По окончании проверки боя винтовки или приведения ее к нормальному бою производится выверка оптического прицела.

Для этого необходимо:

— присоединить к винтовке оптический прицел, вращением маховиков поставить прицел и» деление, соответствующего дальности 400 м и шкалу боковых поправок на «0»;
