Министерство обороны СССР - Руководство по станковому гранатомету СПГ-9М

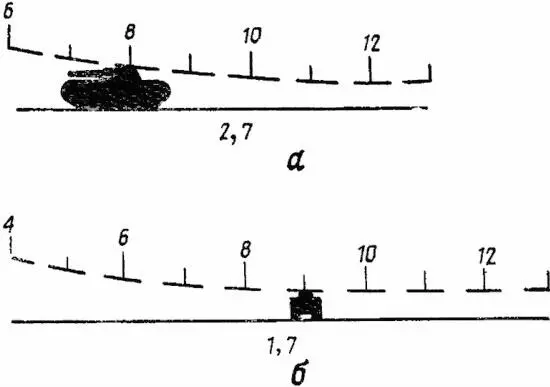

Рис. 47.Примеры определения расстояния по дальномерной шкале:

а — по дальномерной шкале сетки «КУМ» (расстояние до цели 800 м); б — по дальномерной шкале сетки «ОСК» (расстояние до цели 900 м)

90. Дальномерная шкала сетки «ОСК»оптического прицела рассчитана на высоту цели 1,7 м. Для определения расстояния необходимо навести шкалу на цель так, чтобы цель располагалась между сплошной горизонтальной и наклонной пунктирной линиями (рис. 47, б ). Штрих шкалы, расположенный над целью, указывает расстояние до цели.

Расстояние до цели по дальномерной шкале сетки прицела можно определить лишь тогда, когда цель по высоте видна полностью. Если цель по высоте видна не полностью, то определение расстояний по этой шкале может привести к грубым ошибкам (дальности при этом будут завышенные).

91. Для определения расстояний по формуле «тысячной»необходимо знать ширину или высоту цели (предмета) и измерить угловую величину цели (предмета), после чего по формуле вычислить расстояние.

Пример.Танк противника шириной 3,5 м виден под углом 0-05. Определить расстояние до танка.

Решение. Определяем по формуле «тысячной».

Д = В·1000/У = 3,5·1000/5 = 700 м.

92. При выборе прицела, точки прицеливания и при определении поправки направления на боковой ветер и движение цели необходимо знать:

— отклонение температуры окружающего воздуха (выстрела) от табличной (+15 °C) вызывает изменение дальности полета (высоты падения) гранаты, увеличивая ее при стрельбе в летних условиях и уменьшая зимой; поэтому перед стрельбой командир гранатомета должен указать наводчику установку шкалы температурных поправок прицела: «0» — для интервала температур от +10 до –10 °C; «+» — для температур свыше +10 °C; «-» — для температур ниже –10 °C;

— при встречном ветре, а также при наземном атмосферном давлении больше 750 мм дальность полета (высота падения) гранаты уменьшается, а при попутном ветре и при давлении меньше 750 мм — увеличивается;

— боковой ветер отклоняет кумулятивную гранату в ту сторону, откуда дует ветер, а осколочную гранату — в ту сторону, куда дует ветер;

— чем больше дальность до цели (время полета гранаты), а также скорость движения цели, тем больше должна быть величина упреждения; величина упреждения зависит также от направления движения цели.

Пользуясь таблицами стрельб (приложения 3, 4), можно уяснить влияние перечисленных факторов на выбор прицела, точки прицеливания и величину поправки направления на боковой ветер и движение цели.

93. Для стрельбы по неподвижным целямисходный прицел назначается соответственно определенному расстоянию до цели с округлением до 100 м.

В качестве исходной используется центральная прицельная марка соответствующего прицела, если не вводится поправка направления. Если необходимо ввести поправку направления на боковой ветер и эта поправка учитывается в делениях шкалы боковых поправок, то в качестве исходной используется определенная боковая прицельная марка.

Исходная точка прицеливания выбирается в середине цели.

При стрельбе кумулятивной гранатой необходимо учитывать поправку на отклонение температуры воздуха (выстрела) от номинальной, пользуясь таблицей стрельбы (приложение 3), и учесть эту поправку при выборе точки прицеливания по высоте.

При стрельбе осколочной гранатой прямой наводкой поправка на отклонение температуры воздуха от номинальной незначительна и может не учитываться.

Если необходимо ввести поправку направления на действие бокового ветра и эта поправка учитывается в фигурах цели, то надо, используя для наводки центральную прицельную марку, вынести точку прицеливания по боковому направлению.

94. Боковой ветер оказывает значительное влияние на полет гранаты. Отклонение кумулятивной гранаты в сторону, откуда дует ветер, объясняется тем, что боковой ветер во время работы реактивного двигателя, действуя на стабилизатор гранаты, поворачивает ее головную часть на ветер и под действием реактивной силы, направленной вдоль оси, граната отклоняется от плоскости стрельбы в ту сторону, откуда дует ветер (рис. 48, а ). Осколочная граната, не имея реактивного двигателя, отклоняется в сторону, куда дует ветер (рис. 48, б ).

95. Направление и скорость ветра могут быть определены глазомерно — по личному ощущению и по наблюдению за действием ветра на легкие предметы: нитку, платок, дым, траву, ветви деревьев и т. п., как указано в табл. 1.

96. Поправки направления на боковой ветер учитывать, руководствуясь табл. 2, рассчитанной для сильного ветра, дующего со скоростью 10 м/с под углом 90° к плоскости стрельбы.

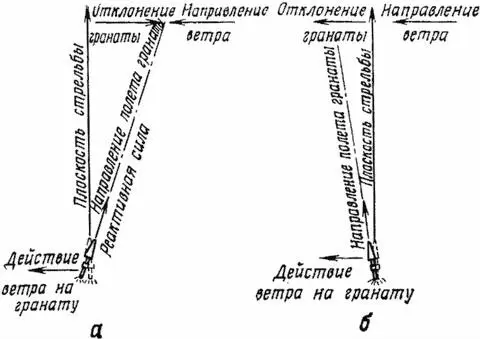

Рис. 48.Влияние бокового ветра на полет гранат:

а — кумулятивной гранаты; б — осколочной гранаты

Из таблицы видно, что округленно поправку направления на сильный боковой ветер, дующий под углом 90° к плоскости стрельбы, можно принять равной:

а) При стрельбе кумулятивной гранатой:

— 1 делению шкалы боковых поправок при стрельбе на дальности от 500 до 1000 м и 0,5 деления — при стрельбе на 400, 1100 и 1200 м;

— 1 фигуре лобовой проекции танка при стрельбе на дальности от 500 до 1200 м и 0,5 фигуры — при стрельбе на 400 м;

— 0,5 фигуры боковой проекции танка при стрельбе от 500 до 1200 м.

Таблица 1

Таблица 2

б) При стрельбе осколочной гранатой прямой наводкой:
