НКО Союза ССР - Наставление по стрелковому делу (НСД-38) ружейный гранатомет и ружейная граната

30. При сбережении гранат в обращении с ними руководствоваться следующим:

а) Гранаты переносить в гранатной сумке, в герметически закрытых предохранительных коробках (гранаты прежних годов изготовления — в колпачках-чехлах или с укрепленными на дистанционной трубке предохранительными колпачками).

Открывать предохранительные коробки (свинчивать колпачки-чехлы или срывать предохранительные колпачки), как правило, можно только перед заряжанием.

б) Оберегать гранаты от ударов, огня, сырости и пыли.

в) Не разбирать гранат.

г) Изучение устройства гранаты и приемов обращения с нею производить только на учебных образцах.

д) При заряжании не ставить дистанционную трубку меньше деления 8.

31. Сборка гранатомета производится для стрельбы и осмотра его в собранном виде.

Порядок сборки:

1. Снять с винтовки штыки вложить его в ножны.

2. Присоединить к винтовке мортирку, для чего:

а) поставить винтовку прикладом на землю, магазинной коробкой от себя, и зажать винтовку коленями;

б) надеть на дульную часть ствола шейку мортирки так, чтобы основание мушки вошло в продольную прорезь шейки;

в) повернуть соединительную чашку мортирки на 4–5 оборотов вправо (шейка мортирки при этом будет вывинчиваться из соединительной чашки и оседать вниз);

г) когда поперечная прорезь шейки станет против основания мушки, повернуть шейку влево так, чтобы основание мушки зашло в прорезь;

д) завернуть соединительную чашку мортирки влево доотказа (при этом шейка мортирки, ввинчиваясь в соединительную чашку, крепко прижимается поперечной прорезью кзаднему обрезу основания мушки) (рис. 19).

Рис. 19.Присоединение мортирки к винтовке

3. Установить винтовку на сошку,для чего:

а) развести ножки сошки в стороны и закрепить их зажимом;

б) выдвинуть наружную трубку стойки из гнезда поперечной связи и закрепить ее зажимом ножек;

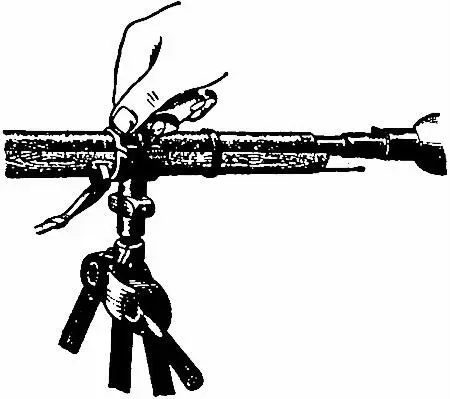

Рис. 20.Установка винтовки на сошке

в) поставить сошку на землю;

г) отвернуть барашек зажимного винта и откинуть винт и наметку;

д) вложить винтовку в обойму так, чтобы верхний ложевой глазок остался позади обоймы;

е) закрыть наметку и закрепить ее зажимным винтом, завернув доотказа барашек винта (рис. 20).

4. Укрепить на винтовке угломер-квадрант, для чего:

а) отвернуть барашек винта, закрепляющего хомутик, откинуть винт и отвести в сторону правую половину хомутика;

б) наложить угломер-квадрант на винтовку так, чтобы окно квадранта было обращено назад, а опорные планки хомутика вошли в выемы цевья ложи;

Рис. 21.Присоединение угломера-квадранта к винтовке

в) сжать хомутик и закрепить его винтом, завернув доотказа барашек винта (рис. 21).

32. Разборка гранатомета производится по окончании стрельбы, при чистке и смазке гранатомета и для осмотра его в разобранном виде.

Порядок разборки:

1. Снять с винтовки угломер-квадрант, для чего:

а) отвинтить барашек зажимного винта хомутика;

б) откинуть винт и отвести в сторону правую половину хомутика;

в) снять угломер-квадрант.

При укладке угломера-квадранта в сумку закрепить хомутик винтом, завернув доотказа его барашек.

2. Отделить винтовку от сошки, для чего:

а) отвернуть барашек зажимного винта обоймы и откинуть винт и заметку;

б) вынуть винтовку из обоймы.

При укладке сошки в сумку:

а) закрыть обойму и закрепить ее винтом, завернув доотказа барашек винта;

б) вдвинуть внутреннюю трубу стойки в наружную, а наружную — в гнездо поперечной связи и закрепить внутреннюю трубу зажимом трубки стойки;

в) свести ножки к наружной трубе и закрепить их зажимом ножек.

3. Отделить от винтовки мортирку, для чего:

а) повернуть соединительную чашку мортирки на несколько оборотов вправо;

б) повернуть шейку мортирки вправо так, чтобы основание мушки вышло из поперечной прорези шейки;

в) сиять мортирку с винтовки.

При укладке мортирки в сумку ввернуть доотказа шейку в соединительную чашку.

4. Надеть на винтовку штык.

33.Сборка и разборка винтовки производятся по правилам, изложенным в НСД-38 «Винтовка обр. 1891/30 г.».

34. Закончив сборку винтовки, гранатометчик должен проверить правильность ее.

35. Периодический осмотр гранатометов в собранном и разобранном виде производится командным и начальствующим составом в сроки, установленные Уставом внутренней службы РККА; степень разборки заранее определяется осматривающим.

36. Одновременно с осмотром гранатомета производится осмотр положенной к нему принадлежности.

37.Гранатометчик должен осматривать гранатомет ежедневно перед выходом на занятия и во время чистки. Ежедневный осмотр производить в разобранном виде, а осмотр во время чистки — в разобранном и собранном виде.

38. О всякой неисправности, выявленной при осмотре гранатомета, гранатометчик обязан немедленно доложить своему командиру.

Неисправности, «которые не могут быть устранены средствами подразделения, устранять в оружейной мастерской.

39. При ежедневном осмотре гранатомета проверять состояние винтовки, мортирки, угломера-квадранта, сошки и сумки для них.

При этом:

1. Осмотр винтовки производить, руководствуясь указаниями НСД-38 «Винтовка обр. 1891/30 г.».

2. При осмотре мортирки проверить: не заткнут ли канал ее, нет ли в нем ржавого налета или загрязнения, свободно ли вывинчивается и ввинчивается шейка мортирки.

3. При осмотре угломера-квадранта проверить, свободно ли передвигается шкала квадранта, не погнута ли визирная линейка, исправны ли мушка и прорезь, удерживается ли визирная линейка в предаваемом ей положении, исправен ли зажимной винт хомутика, нет ли на частях угломера-квадранта ржавого налета или загрязнения.

4. При осмотре сошки проверить, нет ли на частях ее ржавого налета или загрязнения, свободно ли выдвигаются и вдвигаются трубы стойки, надежно ли они закрепляются зажимами, свободно ли раздвигаются ножки сошки, надежно ли они закрепляются зажимом, исправен ли зажимной винт наметки.
