1 — головка, 2 — затворная задержка, 3 — хобот, 4 — хвост.

Рис. 4б.

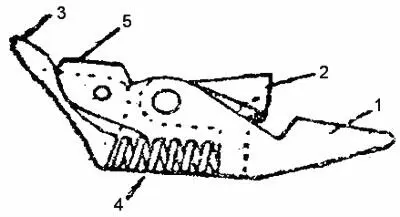

1 — рычаг, 2 — шептало, 3 — отражатель, 4 — пружинка, 5 — предохранительный выступ.

Спусковой механизм состоит из спускового крючка, спускового рычага, шептала и отражателя стреляных гильз.

1. Спусковой крючок имеет: головку с хоботом для нажатия на спусковой рычаг; верхняя раздвоенная часть головки служит затворною задержкою; хвост — для накладывания пальца.

2. Спусковой рычаг имеет: выступ для устранения совместно с двугорбым выступом на стебле затвора возможности спуска курка при не вполне закрытом затворе; паз для помещения шептала и отражателя; дыру для болта спускового механизма и дыры для шпильки отражателя.

3. Шептало для удержания курка на боевом взводе.

4. Отражатель стреляных гильз для удаления их из ствольной коробки.

Магазин

Магазин служит для помещения запаса очередных патронов и подающего механизма. Его составляют следующие части.

1. Магазинная коробка для помещения патронов и подающего механизма. Спереди на ней находится дыра для винта, соединяющего магазинную коробку со ствольную; снизу — дыра для винта, соединяющего крышку магазинной коробки с этой коробкой; внутри коробки — пазы для направления обоймы с патронами, а внизу — окно для прохода обоймы после подачи последнего патрона и около спусковой скобы — сквозная прорезь для защелки обоймы и дыры для оси защелки.

2. Подающий механизм состоит из: подавателя и рычага с их пружинами и крышки магазинной коробки.

3. Спусковая скоба служит для предохранения хвоста спускового крючка от нечаянного на него нажатия; имеет щель для прохода хвоста спускового крючка и дыру для хвостового винта.

Ложа

Ложа — ореховая. Ложа служит для соединения всех частей винтовки и удобства действия ею при производстве выстрела и нанесении удара штыком. Ложа состоит из цевья, шейки и приклада .

Ствольная накладка

Ствольная накладка служит для предохранения рук от ожога нагретым стволом при стрельбе.

Штык-кинжал

Штык-кинжал служит для того, чтобы колоть им в бою. Штык имеет: клинок, перекрестье , которым штык насаживается на ствол, рукоятку с пружиною и защелкою, которая скрепляет штык с верхним ложевым кольцом.

Прибор

Прибор служит для скрепления частей винтовки. Его составляют: 2 ложевых кольца с их винтами для соединения ствола и ствольной накладки с ложею; верхнее кольцо имеет стержень для составления ружей в козлы; 2 антабки для ружейного ремня; затылок; винты хвостовой и соединительный .

Боевой патрон состоит: из гильзы, капсюля, заряда пороха и пули .

Гильза из латуни, с дульцем для пули; гильза служит помещением для заряда пороха. На заднем конце гильзы — шляпка с закраиной , за которую закрепляется своим зацепом выбрасыватель. Гильза на шляпке имеет гнездо для помещения капсюля. В гнезде помещаются наковальня и затравочные отверстия, сквозь которые к пороху проходит искра от разбитого капсюля.

Капсюль — также из латуни, имеет вид чашечки. В нее насыпается взрывчатое вещество (обыкновенно гремучая ртуть), которое накрывается тонким оловянным кружком.

Заряд состоит из бездымного пороха.

Пуля имеет оживальную форму (тупая) и состоит из оболочки, изготовляемой из листовой стали с накладным никелем, и сердечника. Сердечник — из свинца и сурьмы.

В гильзе пуля закрепляется обжимкой дульца и кернением. Патроны собраны по 5 штук в обойму коробчатой формы, вставляемую при заряжании в магазинную коробку.

ОТДЕЛЕНИЕ ЗАТВОРА ОТ СТВОЛЬНОЙ КОРОБКИ И ОБРАТНОЕ ЕГО ВЛОЖЕНИЕ В СТВОЛЬНУЮ КОРОБКУ

(производится для чистки после стрельбы)

Разборка

1. Снять штык , поставив винтовку прикладом на землю, большим пальцем правой руки нажать пружинную защелку и сдвинуть осторожно штык вверх.

2. Вынуть затвор из ствольной коробки . Положить винтовку на что-либо, открыть затвор и, подав пальцем левой руки хвост спускового крючка вперед, вынуть затвор из ствольной коробки.

Сборка

1. Вставить затвор в ствольную коробку, отведя хвост спускового крючка вперед, и дослать затвор до отказа в переднее положение.

2. Плавно спустить ударник, нажав на хвост спускового крючка и придерживая курок за его гребень, или пуговку, большим пальцем правой руки.

РАЗБОРКА И СБОРКА ЗАТВОРА

(производится для чистки и для замены неисправных частей при поломках)

Разборка

1. Отделить курок . Для этого взять затвор левой рукой в обхват, оттянуть правой рукой боевую личинку вперед и затем сразу осадить ее в канал стебля затвора так, чтобы она повернулась в канале, для чего при осаживании боевой личинки поворачивать ее на себя пальцами правой руки.

Затем, держа затвор в левой руке, повернуть его рукояткой к себе, оттянуть курок назад до отказа, отвести предохранитель направо и, придерживая его в этом положении большим пальцем левой руки, свинтить правой рукой курок с ударника.

2. Отделить боевую личинку . Поворачивая боевую личинку, вынуть ее вместе с выбрасывателем из канала стебля затвора.

3. Отделить ударник . Вывинтить муфту боевой личинки и, постепенно ослабляя давление боевой пружины на муфту, снять боевую пружину и вынуть из канала стебля затвора боевую пружину и ударник .

Сборка

1. Вложить ударник с боевой пружиной в канал боевой личинки .

2. Ввинтить в канал боевой личинки муфту так, чтобы винтовые нарезы муфты совпали с таковыми же нарезами боевой личинки.

3. Плоский срез ударника поставить по продолжению паза боевой личинки для прохода отражателя.

4. Закрыть паз боевой личинки выбрасывателем.

5. Собранную боевую личинку вставить в канал стебля затвора так, чтобы выбрасыватель вошел в паз для него.

6. Боевую личинку дослать в канал стебля затвора до отказа.

7. Взять затвор в левую руку и, освободив канал стебля затвора от выступов предохранителя, для чего поставить предохранитель в среднее положение, надеть курок на завинтованный конец ударника и завинтить его на 2―3 оборота.

8. Оттянуть курок до отказа назад и, прижав предохранитель большим пальцем левой руки, довинтить до отказа курок.

9. Поставить курок боевым взводом вниз и, повернув предохранитель в среднее положение, ввести в вырез в стебле затвора боевой взвод курка.
