Министерство обороны СССР, РФ - Легкий пехотный огнемет ЛПО-50

Гайки обратных клапанов следует отвинтить и очистить от остатков огнесмеси.

Для постановки мембран необходимо отвинтить колпачки обратных клапанов, удалить крючком остатки мембраны от предыдущих выстрелов из расточек гаек обратных клапанов (рис. 26), вставить по одной новой мембране в каждую матрицу (рис. 27), после чего завинтить колпачки рукой и закрепить ключом 17×17.

Категорически запрещается ставить в клапан более одной мембраны.

Рис. 27.Смена мембраны обратного клапана

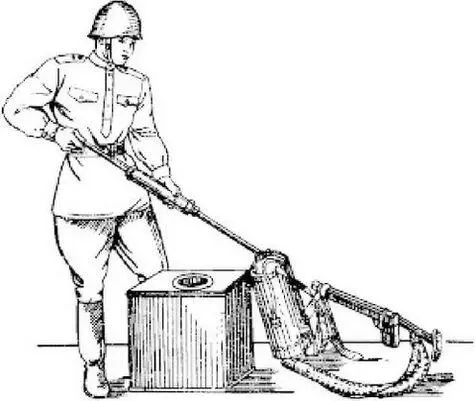

56. Наполнение баллонов ранца огнесмесью производится с помощью насоса (рис. 28), имеющегося в комплекте ЗИП, или с помощью механического смесителя и автораздатчика огнесмеси (МСАО).

Уровень наполнения баллонов огнесмесью определяется указателем уровня, опускаемым в горловину. Баллон заполнен достаточно, если граница окрашенной и неокрашенной части трубки указателя уровня, свободно плавающего в огнесмеси, находится на уровне нижней точки торца горловины (рис. 29). Для заполнения и определения уровня огнесмеси ранец устанавливается вертикально.

Рис. 28.Наполнение баллонов ранца огнесмесью с помощью насоса

57. Для снаряжения пороховых камер очистить с помощью отверток стаканы от остатков пороховых зарядов. Колосник поставить в стакан выпуклой частью вниз, на колосник поставить пороховой заряд буртом вверх. В опорные втулки вставить пиропатроны (рис. 30), втулки с пиропатронами поставить на пороховые заряды, закрыть корпусами контактов и ключом 41×46 завинтить гайки горловин до отказа, придерживая корпус контакта ключом 17×17. Категорически запрещаетсяупотреблять пиропатроны других марок. Перед постановкой пиропатронов ПП9-РО проверить их маркировку (одно коричневое кольцо).

Рис. 29.Замер уровня наполнения баллонов ранца огнесмесью:

1 — баллон; 2 — огнесмесь; 3 — указатель уровня

Рис. 30.Снаряжение пороховой камеры:

1 — стакан; 2 — прокладка; 3 — пороховой заряд; 4 — опорная втулка; 5 — пиропатрон

Перед постановкой пороховых зарядов необходимо проверить наличие колосников и прокладок в горловине.

При снаряжении пороховых камер пороховыми зарядами и пиропатронами обращать внимание на то, чтобы стакан, колосник и опорная втулка не были сильно нагреты (детали можно держать в руке, не обжигая ее).

Запрещается вставлять пороховые заряды и пиропатроны в сильно нагретые детали пороховой камеры.

58. Правильность снаряжения ранца проверить с помощью переносного моста Р353 ГОСТ 990-65, которым определяют величину сопротивления каждой электроцепи ранца, для чего один провод переносного моста присоединить поочередно к контактам штепселя с гайкой (штепсель коллектора проводов ранца должен быть отсоединен от ружья), а другой — к экранировке проводов (рис. 31).

Рис. 31.Проверка правильности снаряжения ранца

Сопротивление каждой из трех электроцепей не должно превышать 3,2 ом .

59. Снаряжение ружья.Для снаряжения ружья необходимо: вывинтить гильзы из гнезд обойм, вставить унифицированные зажигательные патроны в обоймы и завинтить гильзы в гнезда обойм. Ввинчивание и вывинчивание гильз производить с помощью ключа 17×17.

Перед постановкой унифицированных зажигательных патронов из гильз с помощью крючка удалить остатки использованных зажигательных патронов, произвести очистку гильз (особенно входных фасок) и контактов от нагара и грязи.

60. Правильность снаряжения ружья можно проверить только при отсоединении штепсельного разъема ружья от ранца с помощью переносного моста Р353. Для этого необходимо манетку переключателя поставить в положение 1 (при проверке первой электроцепи), открыть крышку кожуха ружья и один провод с переносного моста соединить со штырем вилки с втулкой, соответствующим первой электроцепи, другой провод переносного моста присоединить к любой открытой металлической части ружья (рис. 32).

Рис. 32.Проверка правильности снаряжения ружья

Для проверки второй и третьей электроцепей манетку переключателя поставить соответственно в положение 2 или 3 , один провод переносного моста присоединить соответствующим штырям вилки с втулкой, другой провод переносного моста присоединить к открытой металлической части ружья.

Исправная электроцепь правильно снаряженного ружья должна иметь сопротивление не более 3,2 ом .

При сопротивлении какой-либо цепи огнемета, превышающем 3,2 ом , необходимо заменить пиропатрон или зажигательный патрон в этой цепи и одновременно проверить чистоту контактов. Поверхность контактов должна быть обязательно чистой.

После замены пиропатрона или зажигательного патрона, а также после очистки контактов от нагара электроцепь проверить повторно переносным мостом.

Огнемет с сопротивлением электроцепи ранца или ружья более 3,2 ом к применению непригоден и подлежит ремонту в ремонтной мастерской.

После проверки правильности снаряжения ружья манетку переключателя поставить в нулевое положение и полностью закончить сборку огнемета согласно указанию п. 53 настоящей Инструкции.

61. Огнеметание из легкого пехотного огнемета включает изготовку огнеметчика к огнеметанию, перевод огнемета в «боевое» положение, производство огнеметания и восстановление готовности к последующему огнеметанию.

Огнеметание производится, как правило, из положения лежа с использованием упора. В отдельных случаях допускается огнеметание стоя с использованием упора из окопа или с колена.

Рубеж огнеметания выбирается на удалении не более 45 — 50 м от цели. Он должен иметь, как правило, скрытые подходы, допускать скрытое расположение огнеметчика и обеспечивать огнеметчику хороший обзор в сторону цели.
