Автоматический пистолет Стечкина состоит из следующих основных деталей, узлов и механизмов: рамы со стволом и предохранительной скобой, затвора с выбрасывателем, ударником и прицельными приспособлениями, ударно-спускового механизма, возвратной пружины, замедлителя темпа стрельбы, предохранителя – переводчика стрельбы, затворной задержки – отражателя, магазина и щечек рукоятки.

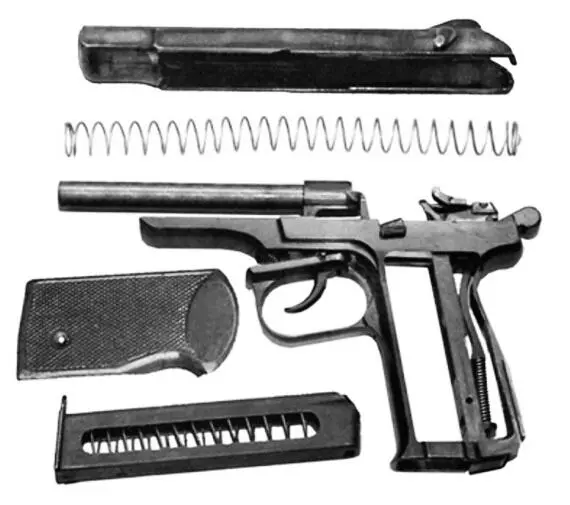

Рис. 52. Неполная разборка пистолета АПС

Ствол жестко запрессован в рамку пистолета, кроме того, дополнительно зафиксирован штифтом. На передний конец ствола надета возвратная пружина. Канал ствола включает в себя нарезную часть с четырьмя нарезами и цилиндрический патронник.

В средней части рамки имеются стойка с цилиндрическим отверстием – гнездом для посадки ствола, окно для спускового крючка и ограничителя хода затвора, являющегося частью предохранительной скобы. Щечки рукоятки крепятся винтом. В основании рукоятки имеются две полости: передняя – для размещения магазина, задняя – для толкателя курка и боевой пружины. В перемычке между полостями располагается замедлитель темпа стрельбы. Сзади на основании рукоятки находится паз для крепления кобуры-приклада.

Массивный затвор кожухом охватывает ствол, выступ в задней части затвора обеспечивает запирание канала ствола при выстреле. Здесь находится соосный со стволом канал, в котором помещается ударник. В передней части запирающего выступа имеется прилив, который выполняет функцию досылателя. Окно для удаления гильзы или патрона расположено на правой стороне затвора, а сразу за ним – паз с подпружиненным выбрасывателем. Слева находится окно для предохранителя флажкового типа. С левой стороны на кромке затвора выполнен вырез для затворной задержки. Так же на затворе расположены прицельные приспособления, а в задней части выполнена насечка для удобства отведения затвора назад.

Ударно-спусковой механизм состоит из подпружиненного спускового крючка, спусковой тяги, шептала, боевой пружины с толкателем, разобщителя, открытого курка и ударника.

Затворная задержка служит для удержания затвора в крайнем заднем положении по израсходовании патронов в магазине, что обеспечивается расположенным в ее передней части специальным уступом. Подъем затворной задержки происходит под действием подавателя опорожненного магазина, а ее опускание – вручную. Кроме того, выступ в верхней части является отражателем.

Разобщитель осуществляет расцепление тяги с курком при одиночном огне, шептала с боевым взводом курка при автоматическом огне, шептала со спусковой тягой после выстрела и предохраняет от выстрела при недоходе затвора в переднее положение.

Переводчик-предохранитель флажкового типа, в положении «предохранение» отжимает ударник и блокирует его перемещение, выводит шептало из-под боевого взвода курка (в этом положении шептало препятствует взведению курка) и сцепляет рамку с затвором.

Замедлитель темпа стрельбы служит для уменьшения темпа автоматической стрельбы за счет замедления отката затвора и задержки расцепления шептала и боевого взвода курка. Внутри него расположен цилиндрический канал для пружины с направляющим стержнем. Воздействие затвора на пружину замедлителя осуществляется посредством передаточного рычага.

Коробчатый магазин пистолета на двадцать патронов с шахматным их расположением состоит из корпуса, подающей пружины, подавателя и крышки и фиксируется защелкой, являющейся продолжением толкателя курка.

Для подготовки пистолета к стрельбе необходимо вставить снаряженный патронами магазин в рукоятку до его фиксации защелкой магазина; повернуть флажок переводчика-предохранителя в нужное положение (автоматического или одиночного огня), шептало становится напротив предохранительного взвода; затвор отпустить назад до отказа и отпустить; при этом курок поворачивается, опуская вниз толкатель и сжав боевую пружину. Отпущенный затвор под действием возвратной пружины устремляется вперед, возвращаясь в исходное положение. Патрон досылается в патронник, курок становится на боевой взвод, зафиксировавшись шепталом. В крайнем переднем положении зуб выбрасывателя заскакивает в проточку гильзы. Пистолет готов к стрельбе.

При нажатии на спусковой крючок спусковая тяга нажимает на хвост разобщителя, который поднимает шептало и расцепляет его с боевым взводом курка. Боевая пружина через толкатель воздействует на курок, который поворачивается и ударяет по ударнику, разбивающему капсюль патрона.

Происходит выстрел.

Пороховые газы, воздействуя на дно гильзы, вызывают движение затвора назад. Своим задним торцом затвор опускает толкатель, сжимая, таким образом, боевую пружину. Также сжимается возвратная пружина. Разобщитель опускается, выходит из зацепления с шепталом, и давит на задний конец спусковой тяги. Своей пружиной шептало прижато к боевому взводу курка. Удерживаемая выбрасывателем гильза ударяется фланцем об отражатель и удаляется через выводное окно. Затвор ударяется об ограничитель хода и под действием сжатой возвратной пружины двигается вперед.

При возвращении затвора в переднее положение курок становится на боевой взвод, а очередной патрон досылается в патронник.

При переводе оружия в режим автоматической стрельбы выступ переводчика-предохранителя освобождает путь замедлителю и позволяет ему при каждом цикле подниматься выше, до взаимодействия со спусковой тягой, всякий раз поднимая ее вверх.

При стрельбе самовзводом при несколько удлиненном нажатии на спусковой крючок спусковая тяга отогнутым вверх выступом поворачивает курок до тех пор, пока разобщитель опустит спусковую тягу, расцепляя ее с курком. Курок под действием боевой пружины поворачивается и наносит удар по бойку. Происходит выстрел.

Для неполной разборки пистолета необходимо отделить магазин и, оттянув затвор в заднее положение и поставив его на затворную задержку, убедиться в отсутствии патрона в патроннике, вернуть затвор назад и спустить курок.

Оттянуть вниз предохранительную скобу, отвести затвор в крайнее заднее положение и, приподняв его заднюю часть, снять со ствола. Снять возвратную пружину.

Отделить щечки рукоятки, для чего отвернуть крепежный винт.

Неполная разборка пистолета завершена.

Сборка производится в обратном порядке.

Впечатления эксперта по стрельбе

Достаточно хорошее оружие по всем показателям: скорострельность, емкость магазина, убойная сила, дальность и точность стрельбы – еще не автомат, но уже не пистолет. Поэтому если сравнивать с пистолетом – большой и тяжелый, если с автоматом – недостаточно удобен при автоматической стрельбе.
