Если надо разрядить пистолет с постоянным магазином то приходится, вручную двигая затвор, поочередно извлекать (экстрагировать) патроны, что является одним из наиболее существенных недостатков системы.

Для неполной разборки необходимо разрядить оружие (в моделях со сменным магазином после извлечения последнего отвести затвор назад, убедившись в отсутствии патрона в патроннике), утопить фиксирующий штифт крышки магазина, отделить крышку, сдвинув ее вперед, извлечь подающую пружину и подаватель. Отжав упор колодки спускового механизма, что можно сделать только при взведенном курке, движением назад отделить ее вместе с затвором и ствольной коробкой от рамки, взявшись за боковые выступы в задней части колодки.

1. Ствол со ствольной коробкой и прицельными приспособлениями

2. Затвор

3. Рамка

4. Ударник с возвратной пружиной

5. Крышка канала ударника (в ранних версиях)

6. Выбрасыватель

7. Упор возвратной пружины

8. Колодка спускового механизма

9. Упор колодки спускового механизма

10. Запирающая личинка

11. Боевая пружина с упором и направляющим стержнем

12. Возвращающая серьга личинки

13. Шептало

14. Рычаг шептала

15. Ось курка и пружина шептала

16. Курок

17. Спусковой крючок

18. Спусковая пружина

19. Колодка спускового крючка

20. Предохранитель

21. Подаватель магазина с пружиной

22. Крышка магазина

23. Фиксирующий штифт крышки магазина

24. Щечки рукоятки

На выносках:

I. Поздний (и наиболее распространенный) вариант оформления затыльника затвора.

II. Поздний вариант предохранителя (блокирует только взведенный курок).

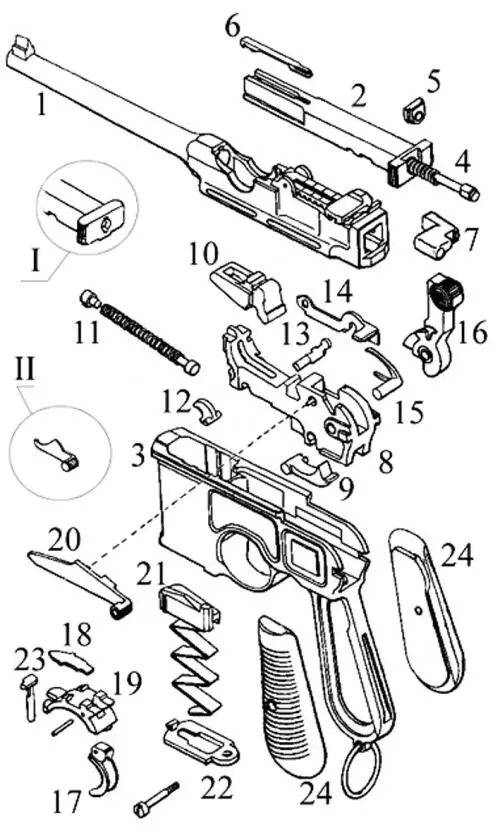

Рис. 2. Основные части пистолета Mauser C-96

Отделить затвор со ствольной коробкой. Разобрать затвор, для чего отверткой повернуть ударник до совпадения его упорных выступов с вырезами в окне затвора и отделить его (в ранних версиях утопить хвостовик ударника и отделить крышку канала ударника). Затем вынуть вправо упор возвратной пружины, отделить затвор от ствольной коробки и извлечь возвратную пружину. Сборка пистолета производится в обратном порядке.

Впечатления эксперта по стрельбе

Хороший надежный пистолет. Большая убойная сила и кучность при стрельбе на небольшие расстояния (реально – до 100 метров). Тяжелый, центр тяжести смещен далеко от кисти, особенно при использовании магазина более 10 патронов. Поэтому тяжело вести прицельную стрельбу «на вскидку» (особенно в условиях скоротечного огневого контакта), необходимо иметь сильное запястье, рука при стрельбе быстро устает. По этой же причине точность прицеливания достигается только при стрельбе с упора. Ствол и затвор находятся намного выше кисти, в связи с чем во время стрельбы еще больше возрастает нагрузка на запястье и происходит заброс ствола вверх, что, правда, частично компенсируется смещенным центром тяжести и выбросом гильзы вверх.

К достоинствам оружия следует, несомненно, отнести большое количество патронов в магазине в отличие от других пистолетов и винтовок того времени, что давало достаточно времени для ведения ближнего боя без перезарядки. Высокая скорострельность. Неприхотлив к погодным условиям (дождь, снег, мороз, песок). При небольших размерах имеет практически параметры карабина, чем отличается от всех видов короткоствольного оружия тех времен. Образ «оружия для путешественника», созданный благодаря кинематографу и романам, во многом соответствует действительности.

Испанские производители, воспользовавшись тем, что после окончания Первой мировой войны по условиям Версальского договора фирма «Маузер» была вынуждена сократить производство, поспешили захватить ее традиционные рынки сбыта – Китай и Южную Америку и в 1920-х годах начали производство копий армейской модели Mauser C-96. В 1927 году «Унсета и Ко» разработала Astra 900, а уже в 1928 году 9000 штук было продано в Китай.

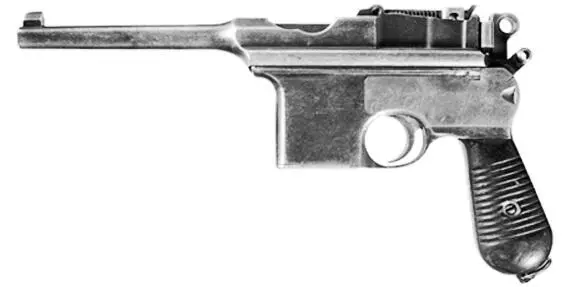

Рис. 3. Пистолет Astra 900

Внешне Astra 900 очень сильно напоминает «прародителя», однако в ее конструкцию были внесены существенные изменения. Подвижная пластина, расположенная с левой стороны рамки, сдвигаясь в пазах, открывала доступ к ударно-спусковому механизму, а отдельная возвратная пружина ствола располагалась внутри рамки под патронником. Пистолет отличался качеством и высокой культурой производства, да и внешняя его отделка, как правило, не вызывала никаких нареканий. Ударно-спусковой механизм, смонтированный на правой стороне рамки, несколько отличался от механизма пистолета Маузер. Так, например, запирающая личинка затвора прикреплялась к ствольной коробке и соединялась с затвором посредством подпружиненной спусковой тяги. В самом начале движения затвор оставался сцеплен со стволом; вместе они проходили небольшое расстояние, после чего запирающая личинка ударялась своим краем о поперечный выступ рамки и опускалась вниз, высвобождая затвор в момент остановки ствола. При движении вниз личинка давила на спусковую тягу и срабатывала как разобщитель. Откат затвора взводил курок, затем затвор возвращался назад, досылая в патронник новый патрон. В свою очередь, возвратная пружина приводила ствол в переднее положение, после чего, приподнимаясь, срабатывала запирающая личинка затвора.

Астра-900 имеет такие же размеры, как и ее прототип, однако за счет большего количества стали, использованной для изготовления ствола и ствольной коробки, она несколько тяжелее. Кроме Китая, эта модель широко экспортировалась в другие страны, ею пользовались даже испанская служба безопасности и гражданская гвардия.

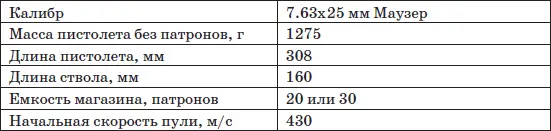

Основные тактико-технические характеристики:

Рис. 4. Пистолет Тип 80

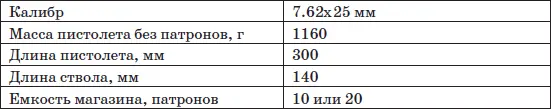

Основные тактико-технические характеристики:

Автоматический пистолет Тип 80 был разработан для вооружения тех военнослужащих НОАК (Народно-Освободительной Армии Китая), которым не полагается по штату автомат, а обычный пистолет по своим боевым характеристикам для них может быть недостаточен. Пистолет Тип 80 был разработан в конце 1970-х годов и принят на вооружение НОАК в начале 1980-х, однако, судя по всему, широкого распространения так и не получил. В основу этого пистолета был положен легендарный Mauser С-96, широко использовавшийся в Китае в 1930-40-е годы, а также выпускавшийся в Китае в этот период.
