Багира является «гражданским» вариантом пистолета Ярыгина, рассчитана на выпуск в трех основных калибрах: 9х17 мм, 9х18 мм ПМ (ПММ) и 9х19 мм Para. Основное отличие – пластиковая рамка в отличии от стальной у «Грача».

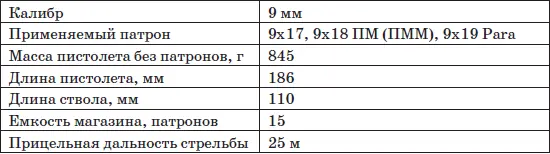

Основные тактико-технические характеристики:

Особенности кинематической схемы

Рамка пистолета изготовлена из высокопрочной литьевой термопластмассы; для направления затвора в нее вставлены штампованные передняя и задняя направляющие. Передняя направляющая фиксируется осью останова затвора; задняя – винтом. При отпирании-запирании ствол перемещается за счет взаимодействия скоса на нижнем выступе ствола со скосом на основании возвратно-буферного механизма. Возвратно-буферный механизм обеспечивает амортизацию ударов ствола и затвора в крайнем заднем положении. Ударный механизм – ударникового типа, со специальным взводителем ударника, напоминающим внешне курок обычного пистолета. Эта конструктивная особенность позволяет стрелку взводить ударник вручную и таким образом осуществлять стрельбу как самовзводом, так и с предварительно взведенным ударником. Спусковой механизм размещен в передней и задней направляющих.

Предохранительное устройство состоит из неавтоматического предохранителя, расположенного на затворе, и автоматической блокировки ударника, которая не позволяет ударнику ударить по капсюлю патрона до тех пор, пока спусковой крючок не будет полностью выжат. Предохранитель в крайнем нижнем положении обеспечивает стрельбу. В верхнем положении он блокирует ударно-спусковой механизм без сброса ударника с боевого взвода, что позволяет носить оружие во взведенном положении и при необходимости быстро открывать прицельный огонь при малом усилии спуска. Рычаг предохранителя может перемещаться дальше фиксированного положения, при этом он работает как рычаг сброса ударного механизма с боевого взвода. В фиксированное положение предохранитель возвращается пружиной. Магазин со стальным корпусом, двухрядный, с двухпозиционным расположением патронов на подаче. Защелка магазина расположена за спусковой скобой и перемещается в поперечном направлении. Она может переустанавливаться под правую или левую руку.

Прицел нерегулируемый, с тремя контрастными точками (одна на мушке и две на целике). В конструкции пистолета воплощен и ряд рациональных с точки зрения эргономики новых (для российского оружия) дизайнерских решений. Это – эластичный выступ на торце рукоятки с выпуклыми рифлениями, передающий на руку импульс отдачи, минимальный периметр обхвата рукоятки и размещение основных управляющих элементов пистолета в зоне дуги, описываемой большим пальцем руки.

Функцию указателя наличия патрона в патроннике выполняет выбрасыватель, контур которого при прицеливании четко выделяется даже в сумерках.

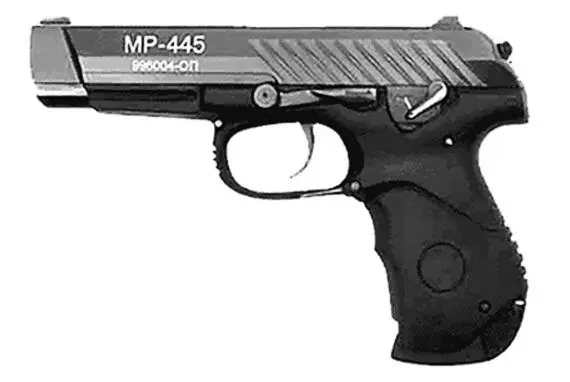

Рис. 65. Пистолет Варяг

Самозарядный МР-445 «Варяг» был сконструирован под патрон .40 S&W вслед за Багирой исключительно из экспортных соображений сразу в двух модификациях: МР-445 и МР-445С («С» – от лат. слова «compact»). Позже появились МР-445SW и МР-445СSW – конструктивно не отличающиеся модели со слегка измененным внешним оформлением.

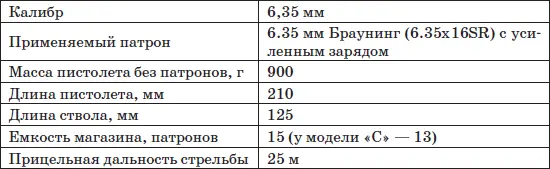

Основные тактико-технические характеристики:

Особенности кинематической схемы

Автоматика пистолета работает за счет короткого хода ствола. Ударно-спусковой механизм куркового типа позволяет стрельбу самовзводом. Прицельные приспособления МР-445 регулируются по высоте и горизонтали, а у МР-445С прицелы фиксированные с тремя контрастными точками. Рама Варяга так же выполнена из прочного полимера. На затворе присутствует указатель наличия патрона в патроннике, роль которого выполняет верхний выступ на выбрасывателе. Защелка магазина в виде двухстороннего рычага, что позволяет производить стрельбу как с правой, так и с левой руки. Возвратная пружина находится под стволом.

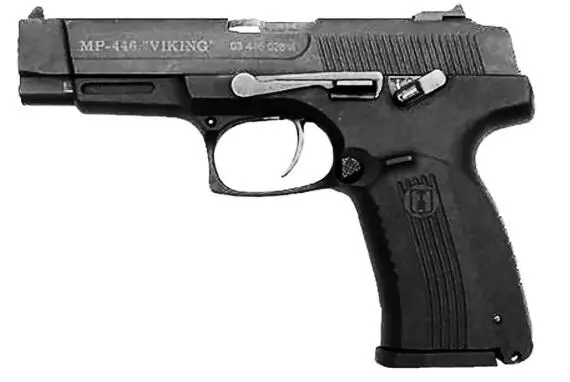

Рис. 66. Пистолет Викинг

Пистолет МР-446 был создан на базе и по образцу ПЯ Грач в качестве спортивного оружия, а также для экспорта. От своего прародителя МР-446 отличается главным образом материалом рамки (полимер вместо стали), прицельными приспособлениями и формой некоторых деталей.

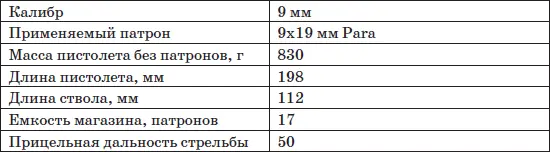

Основные тактико-технические характеристики:

Особенности кинематической схемы

Пистолет МР-446 построен на основе автоматики, использующей энергию отдачи при коротком откате ствола и его жестком запирании. Запирание ствола осуществляется его перекосом в вертикальной плоскости. Снижение казенной части ствола для расцепления с затвором осуществляется при помощи фигурного выреза в приливе под стволом, взаимодействующего с осью затворной задержки.

Затвор пистолета выполнен из углеродистой стали, ствол – из нержавеющей стали, рамка – из ударопрочного полимера.

Ударно-спусковой механизм пистолета – двойного действия, с открыто расположенным курком. С боков курок закрыт выступами затвора, что позволяет избежать зацепления взведенного курка за элементы одежды и амуниции при извлечении оружия из кобуры, однако затрудняет его безопасный спуск.

Неавтоматический предохранитель двусторонний, расположен на рамке и при включении блокирует курок, шептало и затвор. Курок при включенном предохранителе может блокироваться как во взведенном, так и в спущенном состоянии. Питание пистолета осуществляется из отъемных двухрядных коробчатых магазинов емкостью 17 патронов. Защелка фиксатора магазина расположена в основании спусковой скобы, причем стрелок по своему желанию может переставить ее на любую сторону оружия. По израсходовании всех патронов из магазина затвор пистолета остается в открытом положении на затворной задержке.

Прицельные приспособления фиксированные либо регулируемые, спортивного типа, целик установлен на затворе в пазу типа «ласточкин хвост». На рамке под стволом имеется специальная направляющая для крепления лазерного целеуказателя или фонаря.
