Е. Костенко - Общестроительные отделочные работы: Практическое пособие для строителя

Мелкая насечка производится в такие же сроки после нанесения раствора. Отделанную поверхность торцуют гвоздевой (рис. 66), щетинной или резиновой щеткой. Получают фактуру, напоминающую песчаник или туф.

Терразитовые штукатурки.Терразитовыми смесями называют сухие цветные штукатурные смеси заводского изготовления, имеющие в качестве вяжущего известь-пушонку, до 35 % портландцемента и в качестве наполнителя мраморную муку, слюду, мраморный и кварцевый песок. Наполнитель в смеси в зависимости от требуемой фактуры может быть с крупностью зерен от 1 до 6 мм.

В последнее время терразитовыми смесями часто называют сухие цветные штукатурные смеси заводского изготовления любого состава. Это в какой-то степени понятно. Ведь терразитовые штукатурки отличаются от известково-песчаных декоративных штукатурок только способом приготовления раствора для накрывочного слоя. Приемы выполнения терразитовой штукатурки — густота раствора. Для обрызга и грунта способ нанесения всех слоев, отделка поверхности циклей и придание ей другой фактуры полностью сохраняются те же, которые приняты для известково-песчаных декоративных штукатурок. Растворы для терразитовых отделочных слоев приведены в табл. 9.

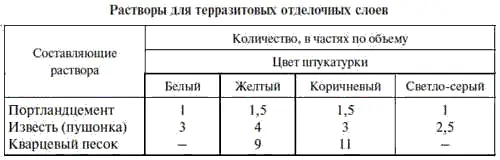

Таблица 9

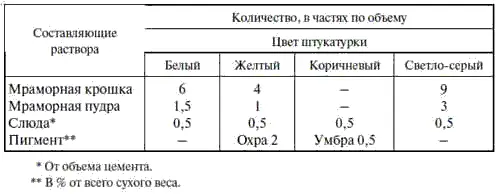

Окончание табл. 9

Терразитовые смеси затворяют водой непосредственно на площадке. Важно помнить, что установленное соотношение сухой смеси и воды следует строго соблюдать во всех замесах при производстве работ на данном объекте: изменение количества воды влияет на цвет готовой штукатурки.

Кроме этого, важно выдерживать одинаковые промежутки времени между нанесением терразитовых слоев и началом их циклевки или обработки гвоздевой щеткой. Места, циклеванные поздно, будут выделяться как более светлые, а циклеванные рано как более темные. Фактурную обработку проводят при полупластичном состоянии раствора, обычно через 2–4 ч после нанесения терразита. Но уточнить нужное время надо, проводя пробную циклевку. Если зерна песка и мраморной крошки выскакивают, не нарушая всего слоя, значит время как раз наступило.

Терразитовая штукатурка широко известна как штукатурка для наружных покрытий. Но ее с успехом можно применять и для внутренней отделки общественных зданий. Подготовительные операции при этом производятся так же, как и при высококачественной штукатурке.

Наносят накрывочный слой терразитового раствора с крупным песком на обычный грунт и оставляют его на 24 ч. После такой выдержки проверяют, готово ли покрытие к окончательной отделке: при затирке верхний слой должен несколько осыпаться. Штукатур вооружается своеобразной «щеткой». Это доска размером 150×150 мм и толщиной 20–25 мм. В доску в шахматном порядке вбиты гвозди. Они отступают друг от друга на 15 мм и выступают из доски на 10–15 мм. Когда «щеткой» проводят по штукатурке, гвозди вырывают из верхнего слоя отдельные зерна. Поверхность делается пористой, похожей на природный песчаник.

Можно несколько изменить фактуру. Например, отделать стены «под рваный камень». При этом способе не дают схватиться нанесенному и грубо затертому штукатурному слою, а берут полоску толстого стекла размером 300×100 мм и проводят ею по стене сверху вниз. Стекло тянет за собою отдельные зерна и на поверхности остаются рваные полосы, которые и дали название этому способу отделки.

По терразитовому покрытию делают и фактуру с бороздами. Стене дают подсохнуть 2–3 ч и приступают к устройству борозд. Для этого нужен специальный шаблон. Он представляет собой два двухметровых бруска, соединенных друг с другом с зазором 50 мм. Шаблон прикладывают к стене и на месте зазора выбирают борозды, пользуясь для этого деревянной щеткой с зубьями из жесткой проволоки.

Каменные штукатурки.Для этого вида декоративной отделки подготовительные операции ведутся обычным способом, как для высококачественной штукатурки.

Маяки натирают из того же раствора, какой будет использован для грунта. Это обычный цементный раствор с песком, куда для пластичности добавляют известковое молоко.

Грунт кладут в 2 слоя. Для первого толщиной до 5 мм берут слегка разжиженный раствор. Когда первый слой схватится, накладывают второй слой (толщиной 10 мм) раствором нормальной густоты. Грунт смачивают 4–7 дней 2–4 раза в сутки. Только на 7-10-й день производят накрывку декоративным раствором: первый слой — из более жидкого раствора, второй — из более плотного раствора — наносят через 1–2 ч. Иногда требуется нанесение и большего числа накрывочных слоев. Все их уплотняют и разравнивают. В табл. 10 приведены растворы для каменных декоративных слоев штукатурки.

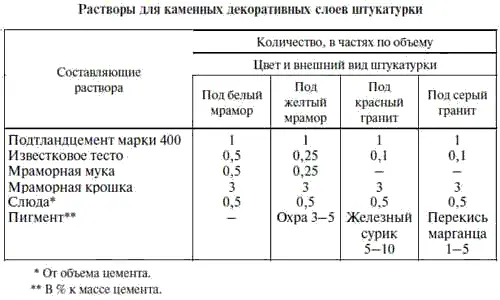

Таблица 10

Декоративные горные породы дробят в специальных дробильных установках и сортируют на два сорта с крупностью зерен 0,6–2,5 и 2,5–5 мм.

Известковое тесто разбавляют водой до консистенции известкового молока. При этом надо следить, чтобы консистенция была постоянной во все время работ на данном объекте.

Составляющие загружают в растворомешалку в таком порядке: заливают известковое молоко, засыпают цемент и перемешивают их 2–3 мин. Затем засыпают крошку, мраморную муку и все перемешивают еще не менее 5 мин.

Накрывочный слой должен надежно затвердеть, ведь ему предстоит обработка ударными инструментами. Накрывку в течение 5–7 дней несколько раз в сутки смачивают водой, защищают от солнца.

К фактурной обработке можно приступать только тогда, когда при пробной наковке кусочки скалываются со звонким звуком. Если издают глухой звук — еще рано. Если штукатурка под острым инструментом сминается, зерна выкрашиваются — еще рано.

Наковка призвана удалить с поверхности штукатурки пленку, образованную вяжущим, чтобы вызвать игру кристаллов крошки естественного камня. Эффект этот достигается различными способами.

Можно получить мелкозернистую или крупнозернистую фактуру, применяя соответственно бучарды с большим числом зубьев — 36, 64 или меньшим — 16, 25 (рис. 67).

Широко известен метод обработки «под шубу» и «под рваный камень», когда в штукатурку забивают шпунты или скарпели, а затем боковым ударом молотка откалывают куски застывшей отделочной массы. Поскольку такие крупные сколки оставляют глубокие «раны» на плоскости, толщину отделочного слоя в этом случае приходится доводить до 30–40 мм, а в заполнитель вводить до 30 % крошки крупностью 5 и даже 7 мм.
