Е. Костенко - Общестроительные отделочные работы: Практическое пособие для строителя

Поверхности, окрашенные неводными окрасочными составами, должны иметь однотонную глянцевую или матовую фактуру. Не допускаются просвечивание нижележащих слоев краски, следы соединения захватов и кисти, потеки, пятна, пузыри, песчинки, морщины, наплывы, шероховатость. Искривление линий филенок не должно превышать 2 мм, закраска поверхностей, окрашенных разными цветами, не допустима при высококачественной окраске. При окраске деревянных и металлических деталей должны быть сохранены профили калевок, галтелей, плинтусов, фасок и других деталей рельефного профиля.

Для нанесения окрасочных составов используют различные кисти, валики, краскопульты, компрессорные окрасочные агрегаты с пистолетами-распылителями.

Кисти применяют при небольших объемах работ и для окраски труднодоступных мест. Более высокая производительность труда и качество работ достигаются при применении валиков с поролоновым или меховым чехлом.

Принцип работы краскопульта заключается в том, что под давлением краска через отверстие в удочке равномерно распыляется по поверхности. Однако краскопульты можно использовать только для нанесения невязких окрасочных составов (известковые, клеевые, силикатные и т. п.).

Для нанесения малярных составов любой вязкости применяют компрессорные окрасочные агрегаты с пистолетами-распылителями. При малых объемах работ бачок для малярного состава подвешивают к пистолету-распылителю.

Наносить окрасочные составы удочкой с форсункой или пистолетом-распылителем следует плавными кругообразными движениями параллельно окрашиваемой поверхности. При этом надо следить, чтобы не было пропусков и повторных прохождений по одному месту. Для равномерного и плотного оседания состава форсунку удочки следует держать на расстоянии 0,75-1 м от окрашиваемой поверхности, а головку пистолета — на расстоянии 25–30 см. Если расстояние будет больше указанного, краска не долетит до поверхности, а при меньшем расстоянии образуются подтеки. Казеиновые составы пригодны для окраски как внутренних, так и внешних поверхностей зданий. Но в малярных работах их применяют редко, так как они допускают применение только щелочеустойчивых пигментов, чем ограничивается их цветовая палитра, а также из-за дефицитности связующего.

Известковые и цементные составы применяют для окраски сырых помещений, фасадов зданий, к отделке которых не предъявляют высоких требований.

Силикатные составы могут использоваться для окраски внутренних помещений и фасадов. Краски обладают хорошей адгезией к поверхностям, поэтому впервые окрашиваемые поверхности можно не огрунтовывать.

Водно-дисперсионные составы предназначены для окраски потолков и стен. Не допускается окрашивать этими красками оконные проемы, двери, пластмассовые изделия.

При нанесении краски кистями поверхность получается штрихованной, поэтому при необходимости выполняют торцевание свежеокрашенной поверхности. Валики и механизированная окраска дают равномерно шероховатую фактуру. Окрасочные составы всех видов надо наносить тонким слоем. Если сквозь красочный слой проявляется подложка или предыдущий красочный слой, необходимо нанести еще один красочный слой до полного получения данной тональности. Последний красочный слой на потолке наносят по направлению к свету, на стене — сверху вниз, а на дереве — по направлению волокон.

Окраска масляными составами.Масляными красочными составами поверхности окрашивают в защитных и декоративных целях. В том случае, когда главным является защитное назначение покрытия, применяют составы, образующие глянцевые пленки. При образовании глянцевых пленок пигменты погружаются в толщу красочного покрытия, поверх пигментов находится сплошной слой связующего, зеркально отражающего свет.

При декоративной окраске поверхностей внутри здания применяют матовые покрытия (табл. 21). Эти покрытия смягчают цветовые тона окраски, делают менее заметным дефекты штукатурки, бетона, древесины. Чаще всего матовые покрытия получают, снижая в пленке количество связующего и заменяя его испаряющимся растворителем или вводя в составы матирующие добавки — пчелиный и искусственный воск, разведенный в растворителе.

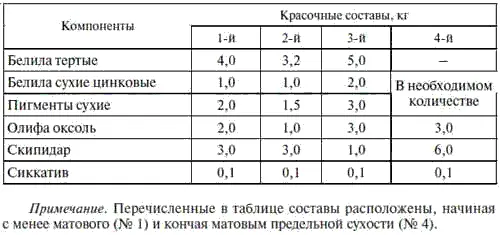

Таблица 21

При матировании воском пластинки его всплывают и, располагаясь на поверхности покрытия под различными углами, также рассеянно отражают падающие на него лучи света.

Способ приготовления: сухие белила и пигменты перетирают с растворителем до сметанообразной консистенции. Белила тертые разводят олифой и остатком скипидара, вводят в них перетертые в скипидаре сухие белила, пигменты и сиккатив. Состав перемешивают и процеживают на вибросите СО-3 с сеткой 0,25-0,2. Составы наносят на поверхности макловицей, валиком с меховым чехлом или кистью-ручником. Свежеокрашенную поверхность обрабатывают торцовкой.

При приготовлении восковых матовых покрытий готовят состав по рецепту, кг:

Способ приготовления: воск измельчают, заливают пятикратным количеством скипидара и выдерживают до полного растворения. Сухие цинковые белила и сухие пигменты разводят половинным количеством скипидара и перетирают на краскотерке.

Белила тертые разводят остатком скипидара и сиккативом, затем вводят в состав сухие пигменты и цинковые белила, перетертые на скипидаре. Состав хорошо перемешивают, затем вводят раствор пчелиного воска. Состав вновь перемешивают.

Состав наносят на поверхность кистью-ручником, растушевывая красочный слой и обрабатывая его жесткой щеткой-торцовкой с тщательно выровненным волосом. Выравнивание волоса щетки-торцовки производят обжигая ее на раскаленной плите. При работе щеткой-торцовкой необходимо следить за тем, чтобы не образовывать повторно проторцованную и уже несколько окрепшую поверхность. Это может привести к появлению более светлых мест, резко выделяющихся на общем фоне.

Окраска поливинилацетатными красочными составами.Поливинилацетатные водно-дисперсионные краски широко используются при декоративных отделках.

Эти составы готовят из поливинилацетатной эмульсии, пигментов с добавлением стабилизатора и пластификаторов. Краски предназначаются для внутренней отделки зданий по штукатурке (известково-песчаной, известково-гипсовой, известково-цементной, цементной), листовому асбестоцементу, бетону, гипсолиту, гипсу, дереву. По металлу окрасочные составы наносят только после предварительного грунтования поверхностей масляной или лаковой антикоррозионной краской.
