Когда вам встретятся произведения С. Эрьзи, вглядитесь внимательнее, как мягко создает фреза объем. Это придает скульптуре душевное тепло и даже чувственность. Те, кому посчастливилось бывать в Саранском музее Эрьзи, имели возможность убедиться в справедливости сказанного. Не отрицаю, мастерство выдающегося художника велико, но бормашина во многом помогла ему преодолеть не поддающийся стамескам материал (крепчайшие свилеватые кряжи кебрачо) и создать удивительную, живую пластику.

Итак, у бормашины два основных свойства, отличающие ее от других режущих инструментов. Это способность преодолевать древесину любой твердости, во-первых, и достаточная техническая оснащенность для создания текучей пластики – во-вторых. Не следует забывать и преимущества наконечника. Его удлиненная узкая форма, вращающаяся фреза и гибкий вал позволяют обрабатывать труднодоступные места. Приобретая или намереваясь сконструировать бормашину, учтите ее функциональное назначение.

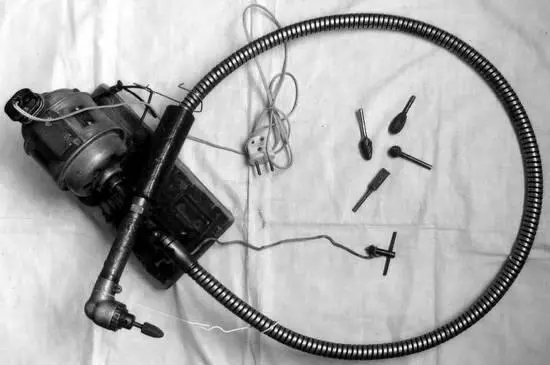

Фото 23. Бормашина С. Эрьзи. Аргентина, 1930

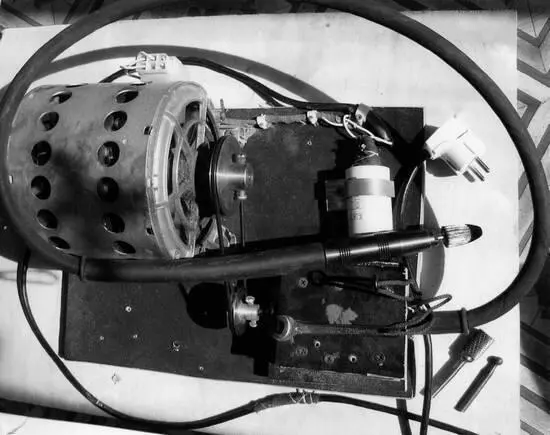

Фото 24. Бормашина-самоделка с приводным ремнем (пасик) И. Базыкина

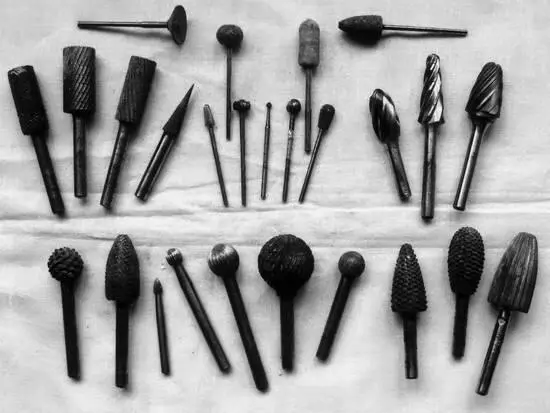

Фото 25. Бор-фрезы

Для изготовления миниатюрных работ, ювелирных изделий, при зачистке и шлифовании небольших деталей потребуется бормашина с мелкими (до 10 мм в диаметре) фрезами, абразивными кругами с хвостовиком толщиной 2,3 мм. К ним выпускаются прямой и угловой технические наконечники с цанговым зажимом, а также гибкий вал-рукав с толщиной вращающегося тросика 3 мм. Мощность двигателя достаточна 90 Вт, скорость вращения от 5 до 15 тыс. об/мин.

Для более крупных работ, при выборке больших объемов, зачистке и шлифовании значительных площадей применяют фрезы, шарошки овального, цилиндрического, конусного профиля с разнообразной, вплоть до рашпильной, насечкой. Диаметр их от 6 до 30 мм с хвостовиком 6 мм. Зажимают фрезу в цанговый наконечник, спрятанный в металлическом кожухе-ручке. Иногда применяют кулачковый патрон, что, однако, неудобно. При вращении он может задевать и портить заготовку, а режущая часть фрезы, далеко расположенная от руки, осложняет выполнение точных работ. Оптимальная толщина тросика гибкого вала 4–6 мм, длина 1 м, мощность электродвигателя 150–400 Вт, скорость вращения 5–15 и более тыс. об/мин. Для большей сохранности гибкого вала желательна ременная передача. Тому, кто пожелает использовать, предлагаю конструкцию разработанного мной наконечника (рис. 3.20). Он прошел многолетние испытания, получил положительную оценку, несложен в устройстве, эксплуатации и смазке. Вал вращается на двух подшипниках, один из которых, ближний к фрезе, игольчатый, выдерживает большие нагрузки боковых усилий.

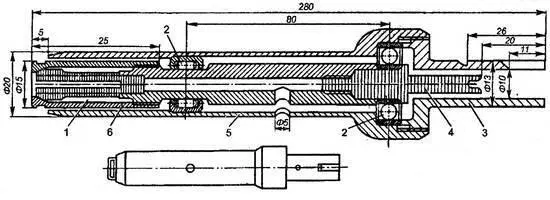

Рис. 3.20. Схема разработанного автором наконечника бормашины: 1 – цанга; 2 – подшипник; 3 – крышка; 4 – хвостовик; 5 – корпус; 6 – наконечник

Цанговый зажим выходит из кожуха на 5 мм для затягивания. Общая длина 150 мм, что позволяет обрабатывать узкие, глубокие объемы. Диаметр кожуха у цанги 20 мм, с помощью переходника он соединяется с медицинским или техническим гибким валом.

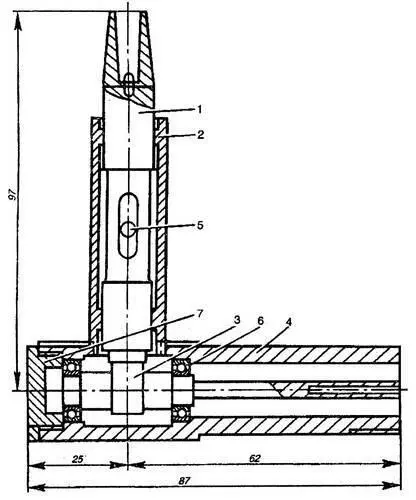

Рис. 3.21. Схема наконечника-вибродолота: 1 – шток; 2 – цилиндр; 3 – вал; 4 – корпус; 5 – штифт; 6 – подшипник; 7 – стопорная гайка

Получил распространение удобный в обращении наконечник с вибрационным устройством, по принципу действия напоминающий отбойный молоток, – вибродолото. Техническое оснащение дает возможность преобразовать вращательное движение двигателя в возвратно-поступательное. Сменные стамески различных профилей со стандартным хвостовиком позволяют обрабатывать древесину, облегчая и ускоряя труд. Предлагаю рисунок коленного наконечника, который при желании можно усовершенствовать (рис. 3.21).

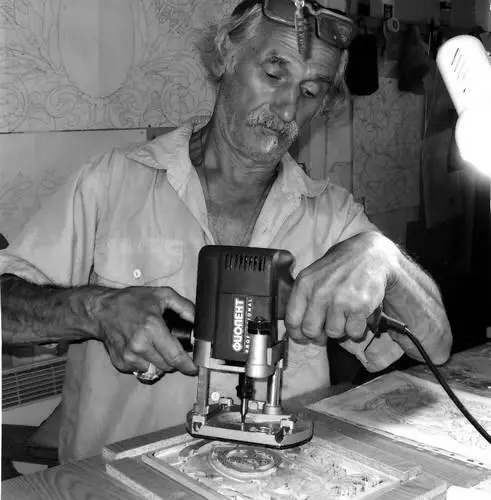

Фото 26. Резьба фрезером фона рельефа

Работающих с бормашиной хочу предостеречь: вращающаяся фреза опасна! По этой причине, работая за столом, верстаком, не прислоняйте ее к своей одежде, не подстилайте на стол тряпичное покрытие для сбора пыли. Сорвавшись, фреза может закрутить материю. Опасно работать и с фрезой, головка которой меньшего диаметра, чем ее хвостовик. Врезаясь в создаваемое отверстие, она может резко застопориться расширяющимся хвостовиком. Это способно привести к поломке гибкого вала рукава и даже травме. Применять пылесборник обязательно!

Хотел бы упомянуть и о ручном фрезеровальном устройстве, которое успешно используют мастера для выборки фона между деталями рельефа, при необходимости меняя глубину.

С определенным навыком в работе с фрезером реально вырезать невысокие рельефы орнаментов и даже пейзажи на фоне. Это дает возможность заменять накладную резьбу, создавая рельеф сразу на фоне, даже на доске ясеня – крепкой и хрупкой породы. В этом случае скорость вращения фрезы желательна 30 000 об/мин.

Для сбора пыли рекомендую рабочее место протирать влажной тряпкой. Рядом имейте пылесос, при работе наденьте марлевую повязку или респиратор. Чтобы уменьшить шум мотора бормашины, подвесьте его бечевкой на кронштейн или потолок над рабочим местом. Набор фрез разместите в ячейках на бруске по видам и размерам. В момент вращения фрезы старайтесь не сгибать рукав сильно. Когда обработка поверхности изделия близка к окончанию, срезайте материал по направлению вдоль волокон. Соблюдая эти правила, вы обеспечите безопасность и долговечность инструмента, повышение качества художественного изделия. В заключение хотелось бы напомнить правила обращения с электроинструментом.

Перед началом работы проверьте исправность механической и электрической систем; если требуется, смажьте трущиеся и вращающиеся части, проверьте заземление.

При обращении с электротехникой не забывайте:

• затачиваемый инструмент в момент соприкосновения с вращающимся абразивным кругом может вырваться, такая опасность чаще возникает при движении вала на инструмент;
