А. Парафеев - Руководство по пистолет-пулемету Томпсона кал. .45 (11,43 мм.) М1928А1

• Указывает вес меньшее 0,01 фунта.

Рис. 1. Общий вид (справа) пистолет-пулемета Томпсона

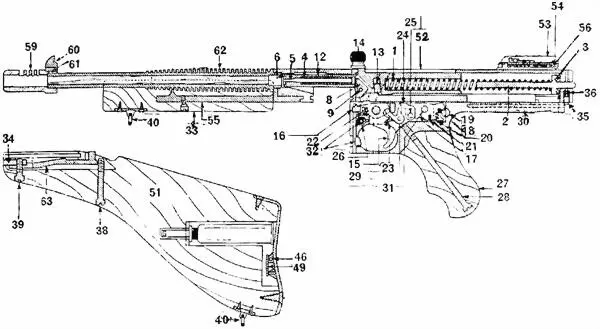

Рис. 2. Пистолет-пулемет Томпсона (разрез):

1 — возвратная пружина; 2 — направляющий стержень; 3 — буфер; 4 — пружина бойка; 5 — боек; 6 — выбрасыватель; 7 — отражатель; 8 — курок; 9 — ось курка; 12 — стебель затвора; 13 — замок; 14 — взводной крючок; 15 — спусковой рычаг; 16 — выключающая собачка; 17 — спусковой рычаг; 18 — спусковая защелка; 19 — предохранительная защелка; 20 — пружина спусковой защелки; 21 — пружина; 22 — пружина спускового крючка; 23 — пружина размыкателя; 24 — регулятор стрельбы; 25 — ось регулятора; 26 — пружина собачки магазинной коробки; 27 — рукоятка; 28 — винт рукоятки; 29 — размыкатель; 30 — рама; 31 — пластина с осями; 32 — собачка магазинной коробки; 33 — цевье; 34 — ползун; 35 — защелка рамы; 36 — шпилька; 37 — пружина защелки; 38 — винт; 39 — винт; 40 — петля для ремня (в сборе); 46 — оковка; 49 — пружина; 51 — приклад; 52 — ствольная коробка; 53 — основание для прицела; 54 — шпилька прицела; 55 — крепление цевья; 56 — прицельная рамка (в сборе); 59 — компенсатор; 60 — мушка; 61 — шпилька; 62 — ствол; 63 — защелка приклада

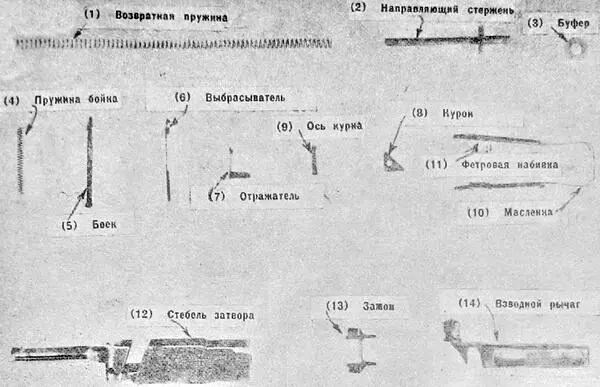

Рис. 3. Детали затвора

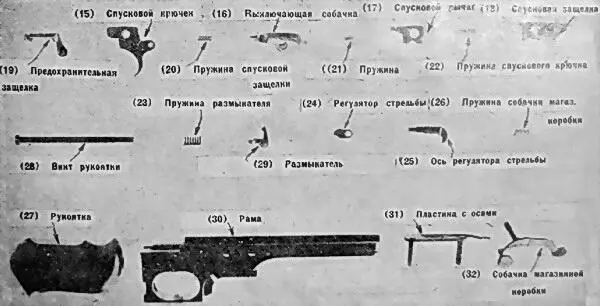

Рис. 4. Детали спускового механизма и рамы

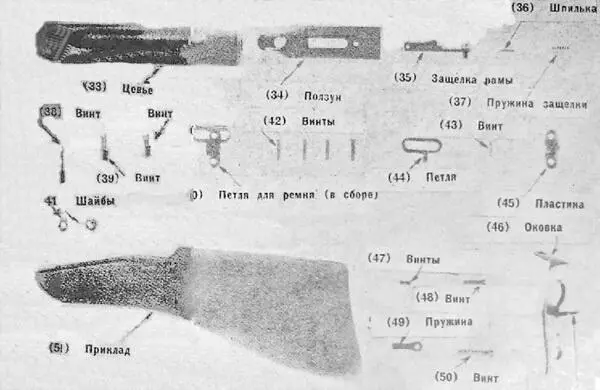

Рис. 5. Детали приклада

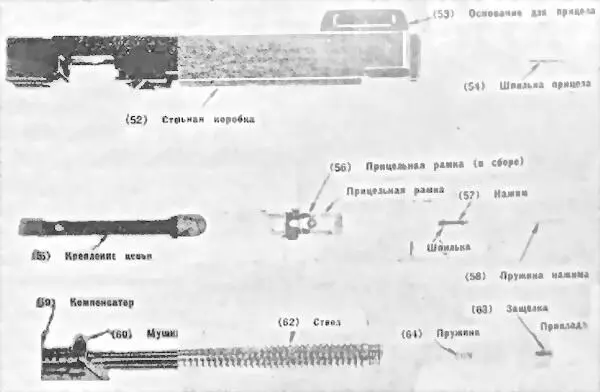

Рис. 6. Детали ствольной коробки и ствола

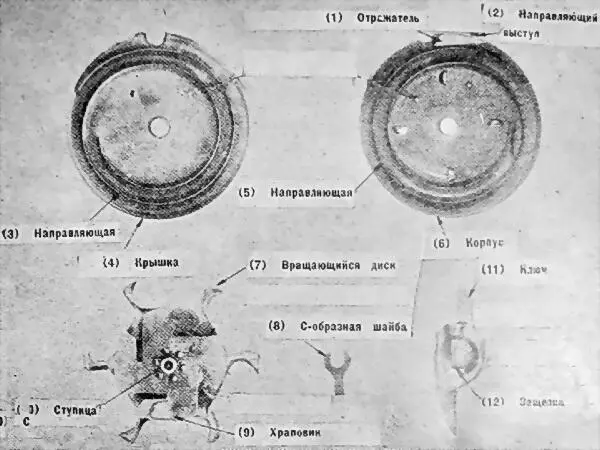

Рис. 7. Детали магазина на 50 патронов

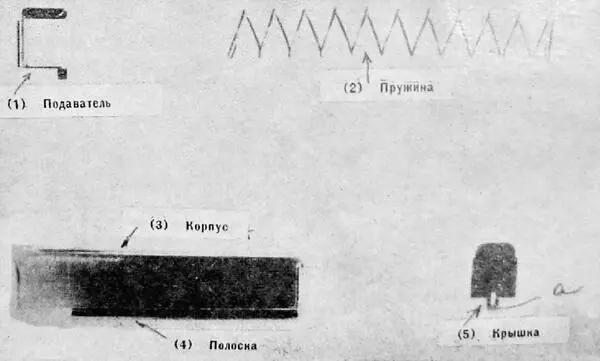

Рис. 8. Детали магазина на 20 патронов

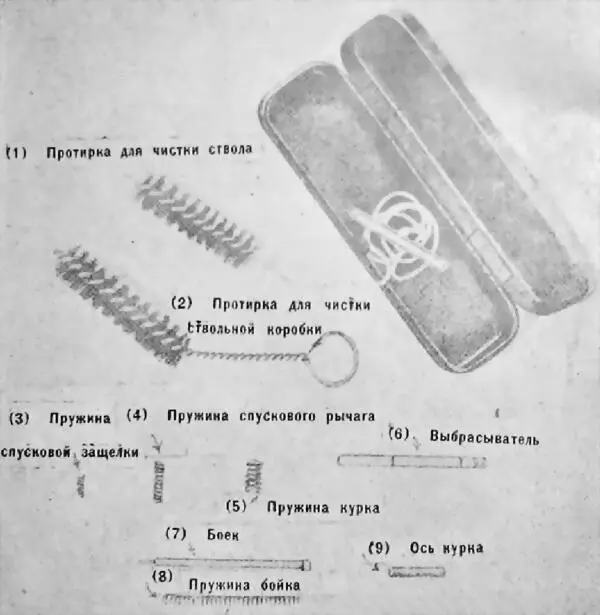

Рис. 9. Футляр для хранения принадлежностей и запасных частей

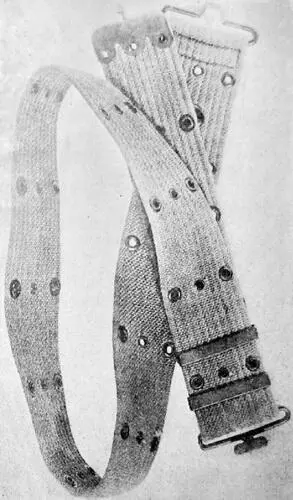

Рис. 10. Тканый пояс

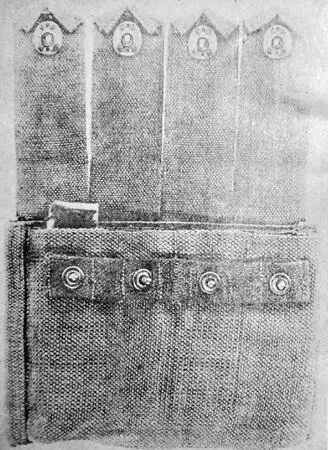

Рис. 11. Сумка с 4-мя карманами для магазинов с 20-ти патронами

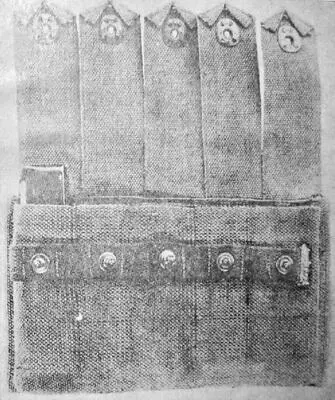

Рис. 12. Сумка с 5-ю карманами для магазинов с 20-ти патронами

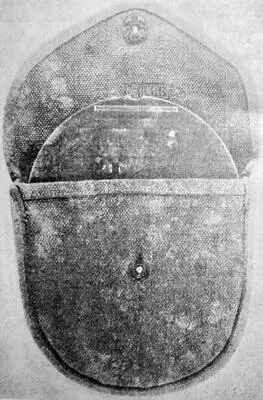

Рис. 13. Сумка для магазина с 50-ю патронами

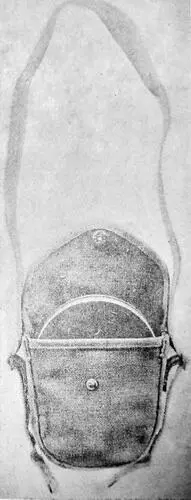

Рис. 14. Сумка для магазина с плечевым ремнем

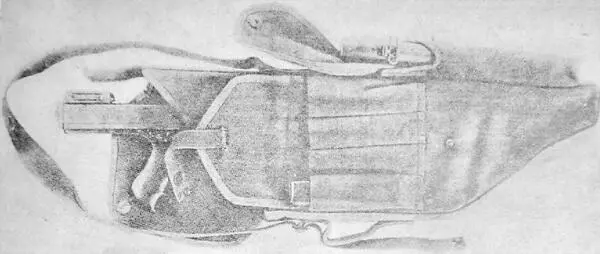

Рис. 15. Сумка для ношения пулемета с кобурой для приклада и карманами для 4-х магазинов с 20-ю патронами в каждом

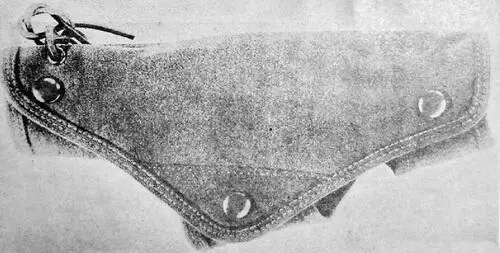

Рис. 16. Чехол на казенную часть

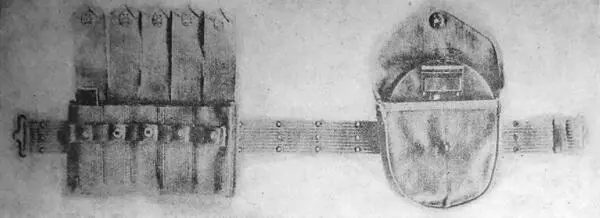

Рис. 17. Пояс с 5-ю карманами для магазинных коробок с 20-ю патронами и магазинной коробки с 50-ю патронами

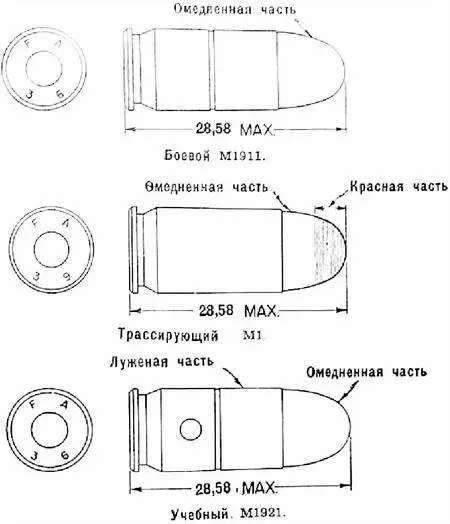

Рис. 18. Патроны

Рис. 19. Положение при стрельбе стоя

Рис. 20. Положение при стрельбе с колена

Рис. 21. Положение при стрельбе лежа

Рис. 22. Положение при стрельбе лежа

Давление для получения требуемой скорости у каждой марки пороха различное.
