Министерство обороны СССР - Носимый противотанковый комплекс 9К115. Техническое описание 9К115.00.000 ТО

Конструкция комплекса 9К115 обеспечивает безопасность его использования во всех условиях боевого применения и эксплуатации, в том числе в условиях воздействия электромагнитных полей в диапазонах 1,5―30 мГц, 30―60 мГц и метровых волн с напряженностями соответственно до 100 В/м, 30 в/м и 60 в/м, в диапазонах дециметровых и сантиметровых волн с плотностями потока мощности до 1000 Вт/м², В ящике 9Я55 снаряд 9М115 безопасен также при воздействии ЭМП в диапазонах 1,5―30 мГц и 30―150 мГц с напряженностями соответственно до 1500 В/м и 100 В/м.

Носимый противотанковый комплекс 9К115 состоит из управляемого реактивного снаряда — 9М115 1 (рис. 1) и пускового устройства 9П151.

Для проведения технического обслуживания и текущего ремонта пускового устройства 9П151 используется контрольно-проверочная аппаратура 9В569, а также приборы и оборудование контрольно-проверочной машины 9В871-2.

Для тренировки операторов комплекса 9К115 используется тренажер 9Ф640.

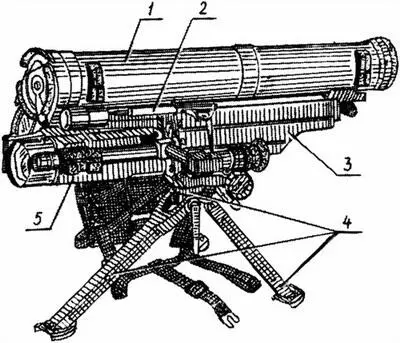

Рис. 1. Носимый противотанковый комплекс 9К115 (внешний вид слева):

1 — управляемый реактивный снаряд 9М115.00.000; 2 — механизм пуска 9П151.01.000; 3 — блок аппаратурный 9С817.00.000; 4 — станок 9П152.00.000; 5 — прибор наведения 9С816 (АФЗ 819.011).

5.1. Общее устройство

5.1.1. Снаряд 9М115 1 представляет собой компоновку собственно управляемого снаряда 9М116 в цилиндрическом контейнере.

Снаряд 9М116 — это управляемая по проводам крылатая ракета с кумулятивной боевой частью. В качестве его управляющих органов используются аэродинамические рули, расположенные в носовой части снаряда. Снаряд имеет двухкамерный трехрежимный двигатель для сообщения заданной скорости полета. На корпусе двигателя размещены трехконсольный стабилизатор и катушка проводной линии связи.

Снаряд в полете совершает вращательное движение относительно своей продольной оси по часовой стрелке.

Для определения положения снаряда на траектории на борту имеется пиротехнический трассер, который в полете фиксируется на консоли стабилизатора.

Контейнер является элементом одноразового использования и служит герметичной упаковкой при хранении и пусковой направляющей трубой при пуске снаряда 9М116.

5.1.2. Пусковое устройство 9П151 состоит из станка 9П152 4, механизма пуска 2, механизма фиксации 11 (рис. 2) и наземной аппаратуры управления.

Станок 9П152 является основанием пускового устройства 9П151 и включает в себя легкую треногу, обеспечивающую устойчивость ПУ на грунте при стрельбе из положения лежа или стоя из окопа; поворотный и подъемный механизмы, служащие для наведения снаряда 9М115 на цель перед пуском и слежения за целью после пуска.

Наземная аппаратура управления закреплена на поворотной части станка. Она состоит из аппаратурного блока 9С817 3 (см. рис. 1) и прибора наведения 9С816 5 и предназначена для подготовки и осуществления пуска, а затем управления полетом снаряда.

Механизм пуска предназначен для приведения в действие батареи Т-457, расположенной на трубе контейнера снаряда 9М115.

Механизм фиксации предназначен для закрепления на пусковом устройстве 9П151 снаряда 9М115 и стыковки при этом розетки Ш1 снаряда 9М115 с вилкой ШЗ 6 (рис. 2) на аппаратурном блоке, что обеспечивает электрическую связь снаряда 9М115 с наземной аппаратурой управления.

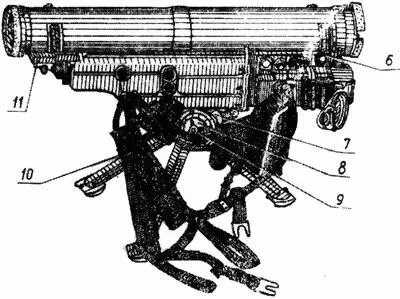

Рис. 2. Носимый противотанковый комплекс 9К115 (внешний вид справа):

6 — вилка 9С817.00.010; 7 — механизм поворотный 9П152.01.000; 8 — маховик 9Г1152.01.110; 9 — рукоятка 9П152.01.100; 10 — вьючное устройство 9Ф391.000; 11 — механизм фиксации 9П151.00.010.

5.2. Особенности устройства комплекса 9К115

5.2.1. Основной особенностью устройства комплекса 9К115 является принципиально новая схема его построения с полуавтоматической системой управления и упрощенной аппаратурой на борту снаряда. Такое устройство комплекса 9К115 обеспечивает простоту наведения снаряда на движущуюся цель и ведение стрельбы с подготовленных и неподготовленных позиций из двух боевых положений ПУ: при установке ПУ на грунт (плоскую поверхность) на три разведенные ноги и при удержании ПУ со сложенными ногами на упоре, в качестве которого используются различные местные предметы.

При стрельбе с треноги разворот ПУ со снарядом 9М115 на цель и последующее слежение за целью осуществляется поворотным и подъемным механизмами ПУ с большим передаточным отношением, что обеспечивает плавность и точность отслеживания цели. Поэтому положение ПУ для стрельбы с треноги является основным положением и используется для выполнения пусков лежа и стоя из окопа (рис. 3 и 4).

Рис. 3. Стрельба с треноги лежа.

Рис. 4. Стрельба с треноги, стоя из окопа.

Положение ПУ для стрельбы с упора используется при выполнении пусков стоя и с колена (рис. 5 и 6). При стрельбе с упора разворот ПУ со снарядом 9М115 на цель и последующее слежение за целью осуществляется плечом. Стрельба в этом случае менее эффективна, так как точность отслеживания цели плечом оператора в значительной степени зависит от напряженности позы оператора, его опыта и тренированности, что следует учитывать при подготовке операторов.

Рис. 5. Стрельба с упора стоя.

Рис. 6. Стрельба с упора с колена.

5.2.2. Расчет комплекса 9К115 состоит из двух человек: командир расчета (первый номер) — старший оператор и оператор (второй номер).

Первый номер переносит вьюк № 1 (рис. 7) — пусковое устройство 9П151 со снарядом 9М115, второй номер расчета — вьюк № 2 (рис. 8), в состав которого входят три снаряда 9М115.

5.3. Принцип действия

5.3.1. После завершения операций по подготовке к пуску снаряда оператор визуально или с помощью визирного канала прибора наведения 9С816 ведет наблюдение за выделенным сектором обстрела. Выбрав цель, оператор взводит механизм пуска и, следя за целью через визирное устройство прибора 9С816, с помощью поворотного и подъемного механизмов заведения ПУ (или поворотом ПУ плечом) совмещает центральный просвет сетки визирного устройства с центром цели.

При нажатии на спусковой крючок взведенного механизма пуска освобождается ударник и под действием своей пружины резко ударяет по бойку. Боек разбивает капсюль батареи, в результате чего выходит на режим батарея и подключенная к ней наземная аппаратура управления. НАУ автоматически осуществляет контроль выхода на режим батареи, выдает сигналы на сброс передней крышки контейнера и на цепь стартового заряда двигателя. При его срабатывании происходит старт снаряда. Пороховые газы стартового заряда через штуцер поджигают пиротехнические состав трассера и поджигают воспламенитель разгонно-маршевого двигателя.
