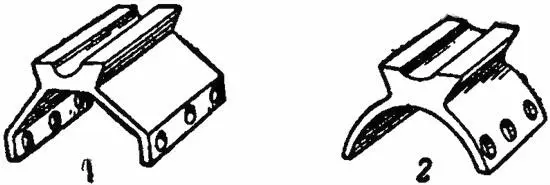

Рис. 92.Основание кронштейна оптического прицела ПЕ:

1 — для гранёной ствольной коробки; 2 — для круглой ствольной коробки

Кронштейнсостоит из двух частей — нижнейи верхней(рис. 93).

Нижняя частьслужит для установки оптической трубки. Она имеет две стойкис выемами и ушками с отверстиями для винтов и продольный паз,правая стенка которого скошена. В стойках кронштейна имеются окнадля стрельбы с открытым прицелом, не снимая оптического.

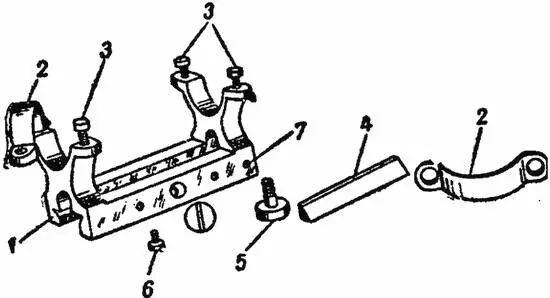

Рис. 93.Кронштейн оптического прицела ПЕ:

1 — нижняя часть; 2 — верхняя часть; 3 — винты полуколец; 4 — клин; 5 — зажимные винты; 6 — винт клина; 7 — винт вставки

В пазу кронштейна помещается клин.С левой стороны в нижней части кронштейна имеются два нарезных отверстиядля зажимных винтов, одно гладкое отверстие для винта клина и другое — для винта, укрепляющего в пазу вставку нижней части кронштейна; для этой же цели сделано отверстие и с правой стороны кронштейна: вставкаслужит для ограничения продвижения кронштейна на основании.

Клин кронштейнаслужит для поджатия при помощи зажимных винтов наклонной грани паза нижней части кронштейна к наклонной грани выступа основания кронштейна. Клин имеет нарезное отверстиедля винта, которым он удерживается в нижней части кронштейна от выпадения при снимании кронштейна с основания.

Зажимные винтына головках имеют насечку для завинчивания рукой и прорезь для завинчивания отвёрткой.

Верхняя часть кронштейнасостоит из двух полуколец с ушками и отверстиями для винтов, которыми оптическая трубка закрепляется в кронштейне.

На основании и нижней части кронштейна с правой стороны выбит номер, общий с винтовкой.

Устройство кронштейна обр. 1942 г. к прицелу ПУ

8. Кронштейн служит для крепления на нем оптического прицела и соединения последнего со снайперской винтовкой.

Кронштейн состоит из основания и корпуса.

9. Основание кронштейнаслужит для закрепления на нем корпуса с оптической трубкой прицела. Оно наглухо прикреплено к левой стороне ствольной коробки при помощи двух штифтов и двух винтов, которые застопориваются от самоотвинчивания стопорными винтами (рис. 94).

Основание кронштейна в передней части имеет стойку с шаровой пятой, а в задней — стойку с зажимным винтом для присоединения и закрепления корпуса кронштейна.

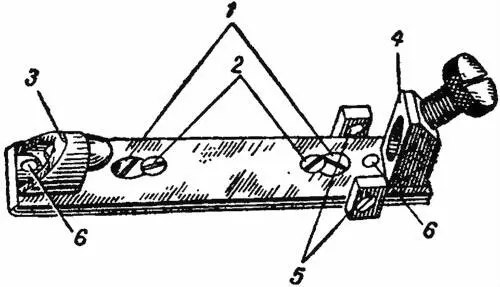

Рис. 94.Основание кронштейна к оптическому прицелу ПУ:

1 — винты крепления; 2 — стопорные винты; 3 — стойка с шаровой пятой; 4 — стойка с зажимным винтом; 5 — ушки с регулирующими винтами; 6 — штифты

Около задней стойки имеются два ушка с регулирующими винтами,пользоваться которыми (для выверки прицела) разрешается только в условиях специальных мастерских.

10. Корпус кронштейна(рис. 95) служит для закрепления прицела и регулировки его при проверке боя винтовки.

В верхней части он имеет два хомута,в которые вкладывается трубкаприцела и занимается в переднем хомуте одним соединительным винтом, а в заднем — двумя винтами.

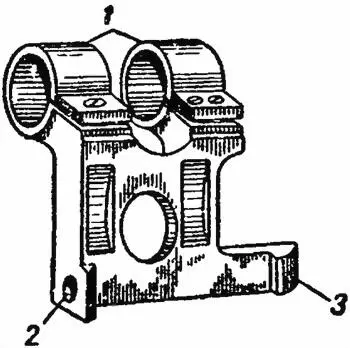

Рис. 95.Корпус кронштейна к оптическому прицелу ПУ:

1 — хомуты; 2 — шаровая выточка; 3 — выступ

В передней части корпуса сделана шаровая выточкадля соединения корпуса с основанием кронштейна.

В задней части слева имеется выступ со скошенной площадкой,куда упирается зажимной винт при закреплении корпуса в основании кронштейна.

В задней части справа имеются два параллельно расположенных выступа,которыми корпус прилегает к основанию кронштейна.

11. Основание кронштейна от ствольной коробки не отделяется. Смонтированный корпус кронштейна с оптической трубкой в частях войск разборке не подлежит, а может лишь сниматься с основания кронштейна, когда это потребуется войсковыми условиями.

12. Кронштейн снимается с основания следующим способом: вывертывается зажимной винт из стойки до тех пор, пока конец его не скроется за обрез стойки, после чего корпус кронштейна вместе с трубкой снимается с основания усилием руки. При надевании кронштейна на основание шаровую выточку корпуса нужно надеть на шаровую пяту основания кронштейна, ввести хвостовую часть корпуса между регулирующими винтами и после этого корпус кронштейна окончательно закрепить зажимным винтом при помощи отвертки.

Приведение снайперской винтовки к нормальному бою пристрельщиком

13. Винтовка перед выдачей её на руки снайперу проверяется и приводится к нормальному бою с открытым прицелом со специального пристрелочного станка.

Проверка боя производится пристрельщиком по правилам, изложенным в гл. V настоящего Наставления, со следующими к ним изменениями и дополнениями:

а) проверка боя винтовки производится, без штыка с надетым оптическим прицелом;

б) бой винтовки признается нормальным, если пробоины всех четырех пуль вмещаются в круг диаметром 8 см, наложенный центром на контрольную точку, расположенную на 17 см выше точки прицеливания;

в) горизонтальность положения гривки прицельной планки при укреплении винтовки на станке проверяется по уровню (в крайнем случае на глаз).

14. По окончании проверки боя винтовки с открытым прицелом производится выверкаоптического прицела со станка.

Для этого:

а) навести винтовку по открытому прицелу в точку прицеливания и, не изменяя наводки, вращением барабанчиков поставить против указателя верхнего барабанчика деление с цифрой 3, а бокового — с цифрой 0;

б) посмотреть, куда направлена линия прицеливания оптического прицела; если она направлена под точку прицеливания, оптический прицел выверен правильно.

Если линия прицеливания оптического прицела не подходит под точку прицеливания, вращением барабанчиков в соответствующую сторону, не смещая винтовки на станке, направить линию прицеливания под точку прицеливания. После этого освободить примерно на один-два оборота винты верхнего и бокового барабанчиков и, не сдвигая самого барабанчика, повернуть его кольцо так, чтобы против указателя на верхнем барабанчике пришлось деление с цифрой 3, а на боковом — 0; проверить, не сместились ли прицельные нити при передвижении колец, и осторожно закрепить винты барабанчиков; в случае смещения прицельных нитей закрепить винты барабанчиков и снова произвести выверку прицела, как указано выше.
