Министерство обороны Союза ССР - Наставление по стрелковому делу винтовка обр. 1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.

г) навинтить курок на ударник и, постепенно ослабляя давление па рукоятку затвора, осторожно ввести винтовой выступ курка в винтовой вырез стебля затвора;

д) вырезом отвёртки установить прорезь на ударнике против черточек на пуговке курка (рис. 50);

е) левой рукой надеть боевую личинку на трубку соединительной планки и повернуть её направо доотказа;

ж) правой рукой ввести ударник в канал трубки соединительной планки так, чтобы вилка ее вошла в пазы боевого взвода курка, а сосок боевой личинки — в гнездо стебля затвора; проверить вырезом отвертки выход бойка ударника (рис. 51) — боёк должен проходить в глубокий средний вырез (с цифрой 95) лезвия отвертки и задерживаться в мелком вырезе (с цифрой 75); при недостаточном или излишнем выходе бойка ударника отделить боевую личинку и соединительную планку от стебля затвора и завинтить или вывинтить ударник вырезом лезвия отвертки;

Рис. 50.Установка ударника

Рис. 51.Проверка выхода бойка ударника

з) обхватить указательным и средним пальцами левой руки боевую личинку, а большим пальцем — рукоятку затвора, правой рукой оттянуть курок и повернуть его направо так, чтобы сосок курка вошел в выемку на стебле затвора.

2. Присоединить крышку магазинной коробкис подающим механизмом: прижать подаватель с пружиной и рычагом к крышке, захватить ее вырезом шарнирный болт магазинной коробки, отпустить подаватель и закрыть крышку.

3. Вставить шомполв шомпольную дорожку, плавно опустить его и завинтить доотказа.

4. Примкнуть штык:поставить винтовку, как указано в ст. 56, надеть штык на ствол и, нажав его вниз доотказа, повернуть направо до щелчка.

5. Вложить затвор в канал ствольной коробки:положить винтовку цевьём на стол и, нажав указательным пальцем левой руки на хвост спускового крючка, чтобы затворная задержка и шептало опустились в свои щели, правой рукой ввести затвор в канал ствольной коробки, дослать его, повернуть направо и снять палец со спускового крючка.

58. Порядок полной разборки винтовки:

1. Произвести неполную разборку(ст. 56).

2. Отделить ствольную накладку:

а) вынуть тренчик ружейного ремня из верхней прорези;

б) вывинтить на два оборота винты упора и хвостовой;

в) сдвинуть вперед ложевые кольца, нажав предварительно на их пружины (в винтовках прежних годов изготовления снять кольца);

г) отделить ствольную накладку.

3. Отделить ствол от ложи:

а) поставить винтовку отвесно и, удерживая ее левой рукой в обхват, Вывинтить винт упора (рис. 52);

б) положить винтовку на стол (скамью и т. п.), обхватить левой рукой ствольную и магазинную коробки и вывинтить хвостовой винт (рис. 53);

в) отделить магазинную коробку;

г) пропустить указательный палец в канал ствольной коробки и отделить ствол от ложи.

4. Отделить защёлку крышки магазинной коробки:отвинтить винт защелки и вынуть ее за головку из гнезда.

5. Отделить и разобрать спусковой механизм:

а) повернуть ствол прицелом вниз и, поддерживая левой рукой ствольную коробку у отсечки-отражателя так, чтобы прицел ни во что не упирался, вывинтить винт спусковой пружины (рис. 54);

Рис. 52.Вывинчивание винта упора

Рис. 53.Вывинчивание хвостового винта

Рис. 54.Вывинчивание винта спусковой пружины

Рис. 55.Вывинчивание винта отсечки-отражателя

б) деревянной палочкой (спичкой) вытолкнуть ось спускового крючка;

в) отделить от ствола спусковой крючок с пружиной;

г) отделить спусковую пружину от крючка.

6. Отделить отсечку-отражатель(разрешается только командному составу):

с) вложить стебель затвора в ствольную коробку, дослать его и повернуть направо, чтобы вывести отражатель из щели ствольной коробки;

б) положив ствол ствольной коробкой к себе, а отсечкой-отражателем кверху и обхватив ствольную коробку левой рукой, вывинтить винт отсечки-отражателя (рис. 55);

в) нажимая большим пальцем правой руки на пружинную часть отсечки вдоль её паза, по направлению к стволу, и слегка приподнимая её указательным пальцем левой руки за отсекающий зуб, выдвинуть отсечку-отражатель, затем отделить отсечку от отражателя;

г) вынуть стебель затвора из ствольной коробки.

59. Разборка и отделение прочих частей винтовки могут производиться только в оружейной мастерской.

60. Порядок сборки винтовки после полной ее разборки:

1. Вставить на место отсечку-отражатель(разрешается только командному составу):

а) положить ствол с вложенным и повернутым вправо доотказа стеблем затвора щелью отсечки-отражателя кверху;

б) соединить отражатель с отсечкой; взяв правой рукой отсечку-отражатель, вставить отражатель в щель ствольной коробки, а конец пятки отсечки в ее паз;

в) обхватить кистью левой руки ствольную коробку, наложив большой палец сверху на пружинную часть отсечки; упереть большой палец правой руки в отсекающий зуб; надавливая одновременно большим пальцем левой руки на пружинную часть, а большим пальцем правой руки на отсекающий зуб, ввести пятку отсечки в её паз до совмещения отверстий для винта в пятке и в ствольной коробке;

г) завинтить винт отсечки-отражателя;

д) вынуть стебель затвора из ствольной коробки.

2. Собрать спусковой механизм:

а) вставить спусковую пружину в щель спускового крючка;

б) вложить спусковой крючок со спусковой пружиной в малое окно между ушками ствольной коробки и вставить ось (рис. 56);

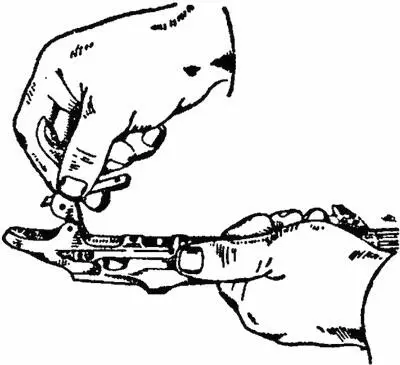

Рис. 56.Как вложить спусковой крючок со спусковой пружиной

в) придерживая левой рукой спусковую пружину, завинтить винт ее доотказа.

3. Собрать магазинную коробку с подающим механизмом:

а) удерживая магазинную коробку спусковой скобой к себе, вставить защёлку в гнездо, зубом к коробке; удерживая защёлку указательным пальцем у её головки, а большим у пятки, завинтить винт защёлки;
