В. Трофимов - Охотничьи боеприпасы и снаряжение патронов к охотничьим ружьям

Рис. 15: Пуля Вицлебена

А — 1-й вариант Б — 2-й вариант

1 — свинцовое тело пули, 2 — деревянный хвостовик, 3 — центрирующие пояски

Эта пуля отличается простотой конструкции, хорошо центрируется в стволе, не разворачивается при встрече с незначительными препятствиями по пути к цели и обеспечивает удовлетворительный бой.

Однако этой конструкции пуль, как и всем другим составным системам, состоящим из двух частей — собственно пули и хвостовика, свойственны недостатки вследствие тормозящего действия хвостовика-стабилизатора, выступающего за наружный диаметр тела пули. Поэтому тело пули и хвостовик должны быть строго соосны, чего полностью достигнуть невозможно, а это приводит к дополнительным отклонениям пули в полете к цели. Кроме того, пуля имеет тупую головную часть, и длинный стабилизатор при снаряжении патронов пулей не позволяет ей целиком разместиться в гильзе. В результате головная часть пули выступает из дульца наружу, что способствует нарушению соосности и ухудшению боя.

Вицлебен в усовершенствованном варианте сделал деревянный ребристый хвостовик укороченным, а на головную свинцовую часть пули сверху и снизу нанес по два кольцевых пояска для улучшения ее центрирования и обтюрации пороховых газов ( рис. 15.Б ). Пуля стала компактной, боевые качества ее возросли.

Из отечественных пуль стрелочного типа у нас 15–20 лет назад получила распространение пуля «ВВОО-И» ( рис. 16 ), сконструированная главным инженером управления производственными предприятиями Центрального совета Всеармейского военно-охотничьего общества Г. Ильиным. Пуля Ильина , подобно пуле Вицлебена, также состоит из двух частей — головной и хвостовой. Головная часть (собственно пуля) сплошная, цилиндрической формы, конически заостренная спереди. Плоские прямоугольные ребра на теле пули расположены параллельно ее оси симметрии. В нижней части пули находится плоский кольцевой направляющий поясок.

Составная хвостовая часть представлена легким полиэтиленовым трехлопастным стабилизатором, запрессованным в тело пули. Хвостовик вверху имеет центрирующий поясок, лопасти стабилизатора направлены вдоль оси пули

Рис. 16. Пуля ВВО — Ильина:

1 — тело пули, 2 — центрирующий поясок, 3 — п/эт. З-х лопастной стабилизатор, 4 — ребра, 5 — поясок хвостовика.

Роль наружных ребер сводится к центрированию пули в канале ствола, обеспечивающему правильное ее положение до момента вылета из ствола ружья. Дальнейшее ориентирование пули достигается за счет наличия легкого хвостовика-стабилизатора и смещения центра тяжести к головной части пули. Кольцевые пояски на теле и хвостовике пули обеспечивают и обтюрацию порохового газа в заснарядном пространстве при выстреле.

Пуля «ВВОО-И» системы Ильина при неплохом качестве изготовления имеет существенный конструктивный недостаток: ее полиэтиленовый стабилизатор слаб и при выстреле сминается, не выдерживая ударной нагрузки пороховых газов. Это приводит к отклонению пуль в полете и большому их рассеиванию по мишени.

Тоже составная. Характерной особенностью конструкции является ее форма в виде капли ( рис. 17 ). Утолщенная сферическая часть тела является головой пули, утонченная и прямо срезанная — основанием. К основанию тела пули, при помощи пропущенного свинцового и расклепанного на конце стержня, крепится полиэтиленовый пыж-стабилизатор. На поверхности тела для ее центрирования размещено шесть прямо направленных узких ребер, высота которых увеличивается от головы к основанию пули.

Рис. 17. Пуля Вятка:

1 — тело пули, 2 — ребра, 3 — п/эт. пыж-стабилизатор.

Пуля «Вятка» отличается своей компактностью и обтекаемостью, пыж-стабилизатор достаточно надежно закрывает ствол и препятствует прорыву пороховых газов при выстреле.

Также состоит из двух частей — головной и хвостовой. Головная часть каплевидно заострена, с юбкой, хвостовая — в виде свинцового стержня длиной более половины пули.

Центр тяжести смешен в головную часть. На хвостовую удлиненную часть крепится полиэтиленовый пыж-стабилизатор, придающий пуле вращение и не отделяющийся при вылете из ствола ( рис. 18.А ). Длина стабилизатора равна длине пули. Особенностью является то, что прочное и надежное скрепление головки со стабилизатором происходит во время выстрела за счет деформации свинцовой головки, возникающей в результате перегрузок при ускорении. До выстрела пуля сидит в стабилизаторе не очень плотно, может вращаться и вытаскиваться. Пуля отличается простотой конструкции, не имеет направляющих ребер. Прохождение через дульное сужение типа «чок» обеспечивается пластмассовым контейнером, полиэтиленовым стабилизатором и тем, что диаметр пули на 2,5 м меньше диаметра пыжа. Наличие пластмассового контейнера упрощает снаряжение патрона. Обе половинки контейнера отделяются сразу после вылета из ствола, а пыж-стабилизатор часто остается с внешней стороны цели, так как он имеет значительно больший диаметр, чем диаметр свинцового корпуса пули (для 12-го калибра 18,3 мм против 15,8 мм).

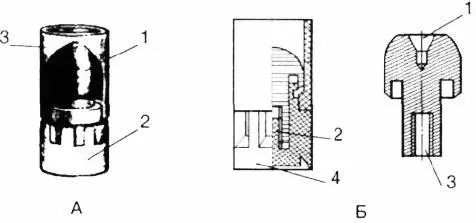

Рис. 18. Пуля Полева:

А — пуля Полева: 1 — тело пули, 2 — стабилизатор, 3 — контейер из 2-х половинок;

Б — пуля Полева, модифицированная В. Блохиным: 1 — экспансивная пустота, 2 — стержень с резьбой М5, 3 — резьбовое отверстие, 4 — стабилизатор

Пуля отличается высокой скоростью полета по сравнению с пулями Майера, «Спутник», «Кировчанка», Якана и др., а также точностью боя: разброс пуль на дистанции 50 м — 65–112 мм при соблюдении рекомендаций по снаряжению. Пуля, однако, имеет небольшой вес — вес свинцового корпуса пули 12-го калибра без стабилизатора — 26,5 г, — что соответствует нормальному весу пули 20-го калибра. Поэтому останавливающее действие пули Полева ниже, чем у пуль типа Бреннеке и пули Рубейкина. Тем не менее убойность пули высока за счет высокой скорости. Калибр 12-й или 16-й указаны на донной части пыжа-стабилизатора.

Приведем некоторые технические данные об этой пуле 12-го калибра, изложенные в статье Н. Александрова (ОиОХ, № 10, 1994). Цифры указаны для авторского и серийного образцов 12-го калибра соответственно: масса пули, г — 30,8+0,2/28±0,2; масса поражающего элемента — 27,8±0,2/24,5±0,2; масса пороха «Сокол», г. — 2,1/2,1; скорость полет на расстоянии 50 м, м/с — 312±4/325+6; поперечник рассеивания на 50 м, см — 6,5/6,6. Пуля хороша для отстрела копытных среднего размера.
