Для этого складывают вместе обе половинки формы, вставляют стержень (где таковой имеется) и сжимают форму так плотно, чтобы между ее половинками не было просвета; в противном случае получаются пули увеличенного объема и с так называемыми протеками. Затем отгребают немного уголь и наливают свинец в гнездо формы до тех пор, пока свинец не сравняется с поверхностью самой формы.

Когда свинец отвердеет, что заметно на литнике, то вынимают пулю, предварительно отрезав литник от пули.

Наливание свинца в формы должно производиться плавно, без задержек, так, чтобы струя вливалась равномерно и при том не слишком быстро, но и без замедления. При слишком быстром литье воздух не успевает выйти из формы, а при литье медленном свинец застывает слоями и связь металла в пулях нарушается.

Пули отливаются тем удобнее, чем более разогрета форма. Для нагревания формы ее не следует класть в огонь, а предварительно отлить в ней несколько пуль, которые потом пустить в переплавку.

Отлитые пули надо класть бережно, а не бросать, чтобы не повредить их поверхности.

Собирание и разбирание формы следует производить с осторожностью; иначе форма, и в особенности нижняя оконечность стержня (где таковой имеется) могут быть повреждены и в скором времени прийти в негодность.

Форму и стержень нельзя чистить ни песком, ни наждаком, ни кирпичом. После отливки пуль, форму и все ее части тщательно вытирают чистой тряпкой, а потом железные и стальные части смазывают маслом для предохранения от ржавчины.

При собирании формы надо следить, чтобы между ее половинками не могли попасть частицы свинца, поскольку обе половинки не будут плотно прилегать одна к другой; чтобы стержень, после сжатия прижимом, плотно сидел в цилиндрическом канале и, наконец, чтобы обрез был на своем месте.

По мере того как древесный уголь сгорает, на свинец необходимо насыпать свежий слой.

Вода и снег, случайно попавшие в половник или в котел на поверхность расплавленного свинца, производят явление, подобное взрыву, причем часть свинца выбрасывается из половника или котла и может обжечь занимающегося литьем.

Поэтому необходимо наблюдать, чтобы на поверхности кусков свинца, опускаемых в котел, вовсе не было влаги.

Если при снятии пуль со стержней оборвутся хвостики от сердечников, то их выбивают из стержней железным прутиком или опускают стержень в расплавленный свинец, где и держат до тех пор, пока хвостики не расплавятся.

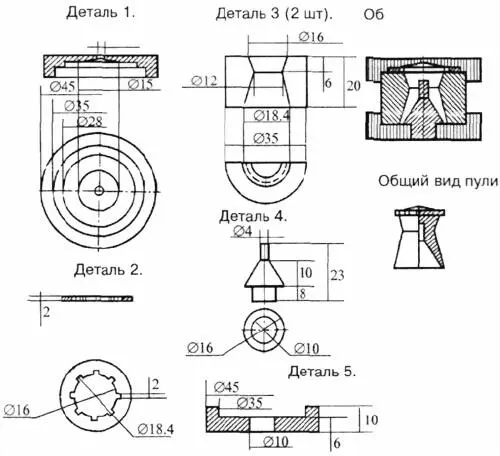

Изготовление формы для отливки пуль — дело несложное и может быть выполнено на токарном станке. В первую очередь ( рис. 36 ) изготавливают деталь 3 (2 штуки), особое внимание уделяя обработке внутренних поверхностей. Они должны быть отшлифованы до зеркальной чистоты. После завершения работ по деталям 3, делают детали 1 и 5. Внутренний размер деталей 1 и 5 должен обеспечить вставку деталей 3 без особых усилий, в то же время обеспечивая плотное соединение половинок. Деталь 2 после изготовления впрессовывается в деталь 1 с небольшим натягом, а деталь 4 впрессовывается в деталь 5. Для облегчения снятия отлитой пули верхний стержень детали 4 можно сделать с небольшой конусностью (не более 0,2 мм). Отверстие для заливки в детали 1 можно раззенковать, что облегчит заливку расплавленного свинца.

Рис. 36. Пулелейка для пули "Диаболо" (Размеры даны для пули 12-го калибра)

Охотники, которые хотят изготовить пулелейку для пули «Диаболо» должны учитывать, что диаметр (D) пули по центрирующему пояску должен быть меньше диаметра канала ствола на 0,1 мм, а диаметр (d) тела пули должен быть меньше максимального дульного сужения стволов ( табл. 17 ).

Таблица 17

Размеры пуль "Диаболо" различных калибров

Качество поверхности пули и заполняемость полоски пулелейки улучшатся, если внутренние поверхности всех частей пулелейки закоптить над открытым пламенем свечи или спички; после затвердевания отливки пулелейка будет легче разбираться, если постучать ее основанием по металлическому массивному предмету (наковальне).

Напомним, что для изготовления пуль можно использовать расплав из бросовых свинцовых аккумуляторных пластин, либо приготовить сплав, содержащий 4 % сурьмы, 8 % олова и 88 % свинца. Перед началом работы детали пулелейки следует нагреть до температуры 100–120 °C.

(ОиОХ, № 2, 1990)

Форма состоит из 4-х деталей. В первую очередь ( рис. 37 ) изготавливают деталь 2 (2 шт.), особое внимание уделяя обработке внутренних поверхностей. Желательно, чтобы они были отшлифованы до зеркальной чистоты. Затем изготавливают детали 1 и 3. Внутренний размер этих деталей должен обеспечивать вставку деталей 2 без особых усилий, в то же время обеспечивая плотное соединение половинок детали 2.

Пуля отливается из свинца; для меньшей деформации в свинец добавляется сурьма — 8 % или же используются свинцовые пластины от старых автомобильных аккумуляторов. Вес пули из аккумуляторных пластин аккумулятора в среднем 35,09 г; с юбкой, залитой парафином, 35,6 г.

Рис. 37. Пулелейка для колпачковых пуль 12-го калибра

Указанные размеры пули дают лучшие результаты отстрела из ружей с диаметром канала ствола 18,2 мм.

При изготовлении пуль для ружей с диаметром канала ствола 18,5 мм в форме для отливки пуль необходимо увеличить ребра до 18,5 мм, т. е. наибольший диаметр пули должен быть согласован с диаметром канала ствола ружья.

Охотник А. Астафьев (ОиОХ, № 9, 1984) применяет при охоте на копытных разновидность колпачковой пули, но с плоской головной частью ( рис. 38 ). Вес пули 24 г длина 23,5 мм. Пуля из мягкого свинца отливается в специальной пулелейке. Ее можно изготовить на любом токарном станке из латуни. Конструкция пулелейки видна из рис. 38 . Все внутренние поверхности деталей А, В, Г и наружную поверхность детали Б шлифуют. Детали А и Б вытачивают отдельно или как одно целое. Если деталь Б вытачивают отдельно, то ее запрессовывают в деталь А. В детали В надфилем с торцов делают неглубокие проточки. Без них «юбка» пули часто формируется с дефектами.
