Позволяет делать все операции вплоть до заделки дульца бумажной гильзы «звездочкой». Удаление использованных капсюлей и вставка новых производятся бесшумно. В настоящее время УПС ( рис. 43 ) — наиболее удобный из всех подобных приборов. Но и его можно улучшить устройством крепления к столу, как это предлагает Д. Рыжак. Для этого он изготовил из стального листа трапецию, равную по площади основанию прибора, и приварил трапецию к его основанию. К прибору присоединил винт от настольной закрутки.

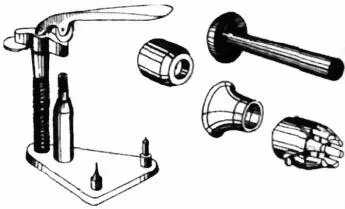

Рис. 43. Прибор УПС

2.2.3.4. Навойник

Ко всем трем приборам придается навойник ( рис. 44 ), который помогает устанавливать пыжи в гильзах. Прикладывая к нему определенное усилие (оно должно быть в пределах 6–8 кг), охотник в той или иной мере сжимает порох. Однако зачастую диаметр навойника существенно меньше внутреннего диаметра гильзы, особенно металлической, что вызывает перекос войлочных пыжей и деформацию кромок пороховых картонных прокладок, и, в свою очередь, ухудшает бой ружья. Поэтому целесообразно пользоваться комплектом из двух навинчивающихся на обычный навойник металлических насадок — для бумажной и металлической гильз. Их можно изготовить на любом токарном станке. Длина насадки должна быть не менее двух диаметров гильзы, а диаметр насадки — меньше внутреннего диаметра гильзы на 0,1–0,2 мм.

Наибольшей точности и равномерности сжатия пыжей и пороха при снаряжении всей партии патронов от первого до последнего можно достичь, если пользоваться простым устройством навойника с динамометром, предложенным В. Синкевичем. Для его изготовления необходимы две латунные гильзы — одна 12-го калибра и вторая — 16-го. У той и другой напильником снимите бортики донцев и рассверлите капсюльные гнезда под удлиненный винт диаметром 3 мм с резьбой МЗ, шайбами и гайкой. Внутри меньшей гильзы припаяйте ограничительную шайбу. Подогрев эту гильзу, в нее вставьте до упора в шайбу собственно сам навойник, диаметр которого соответствует диаметру снаряжаемых гильз. Можно обойтись и без ограничительной шайбы, но тогда придется просверлить в стенках гильзы несколько отверстий и закрепить навойник шурупами, хорошо опилив их головки заподлицо с круглой поверхностью гильзы. Подберите пружину (подойдет от велосипедного насоса) и выточите головку. Головку и навойник сделайте из твердых пород дерева (дуб, бук, ясень и т. д.).

Рис. 44: Навойники:

А — обычный;

Б — двусторонний для папковых и металлических гильз

Сборка навойника ясна из чертежа. Остается протарировать пружину, нанеся отметки на гильзу меньшего калибра. Для этого подойдут любые пружинные или рычажные весы. Отметки 6 и 8 кг, в пределах которых вы будете сжимать пыжи, а под ними порох, сделайте потолще и подлиннее, чтобы их было хорошо видно. Навойник работает по принципу пружинных весов — безмена. Некоторые охотники изготовляют его из деталей безмена.

Заделывают дульца бумажных гильз этими двумя способами. Лучший — это запрессовка дульца «звездочкой» под прессом (он есть в приборе УПС). Можно использовать и прибор «Звездочка», внешне похожий на УПС. Преимущество «звездочки» перед завальцовкой в том, что при «звездочке» на дробь не кладется картонный пыж, который во время выстрела в какой-то мере мешает полету дроби.

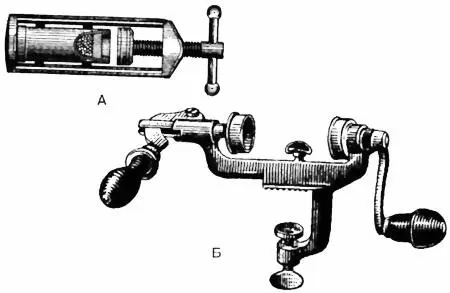

Рис. 45. Закрутки для гильз:

А — ручная, Б — настольная

Однако многие пользуются все-таки завальцовками (закрутками). Они бывают настольными и ручными ( рис. 45 ) и нужны при закреплении дробового пыжа в бумажной гильзе, когда ее завальцовывают, заворачивая внутрь свободный край дульца. При этом способе заделать гильзы можно намного быстрее, чем при запрессовке их «звездочкой», но постоянство боя ружья будет несколько хуже, начальная скорость движения снаряда и кучность дроби меньше.

Во время выстрела из ружья, у которого диаметр патронника шире, чем наружный диаметр гильзы, происходит ее раздутие. При повторном использовании такую гильзу надо пропускать через прогонное кольцо, иначе она будет очень туго входить в патронник.

Для калибровки металлических гильз нужна деревянная с отверстием подставка, по длине несколько больше длины гильзы; стальное прогоночное кольцо; металлическая полая выколотка; молоток и деревянная плоская дощечка.

На деревянную подставку кладут прогоночное кольцо (верх его обозначен выбитой цифрой калибра), а в него вставляют дульце хорошо очищенной, просушенной, слегка смазанной ружейным маслом гильзы без капсюля. Поместив на донце гильзы деревянную дощечку и придерживая ее левой рукой, правой наносят по ней удары молотком, вгоняя гильзу в прогоночное кольцо. Как только туго идущая гильза войдет в кольцо хотя бы на одну треть своей длины, гильзу с кольцом переворачивают и помещают в нижнее отверстие подставки. Вставляют в гильзу выколотку и, ударяя по этой выколотке молотком, выбивают гильзу из кольца. Извлеченную гильзу вновь смазывают и загоняют в кольцо, потом выбивают, и такдо тех пор, пока она не войдет в прогоночное кольцо до бортика донца. Сильно раздутые гильзы принимают свои нормальные размеры иногда после четырех-пятикратного переворачивания.

Надо сказать, что металлические гильзы калибровать легче, если их отжечь (накалить докрасна, а затем постепенно на воздухе охладить). Не лопаются после отжига и новые гильзы во время выстрела из ружья с большими по диаметру патронниками.

Патроны с бумажными гильзами калибруют после их снаряжения, аккуратно прогоняя через калибровочное кольцо

Иногда по той или иной причине надо разрядить патрон. Картонные пыжи можно удалить с помощью обыкновенного шила, а с войлочными сложнее. К тому же использовать шило опасно — можно нечаянно задеть ударный состав и произойдет выстрел. Поэтому лучше сделать пыжеизвлекатель.

Приспособление простое — винтовая спираль из стальной проволоки диаметром 1,5–2 мм и длиной 80–85 мм с кольцом на конце для пальца.

Острые концы спирали вводят в дульце гильзы и упирают их в пыж. Продолжая прижимать заостренные концы к пыжу, поворачивают пыжеизвлекатель по часовой стрелке. Острые концы проколят пыж, углубятся в него, после чего останется потянуть за кольцо, и пыж будет извлечен.
