В. Трофимов - Охотничьи боеприпасы и снаряжение патронов к охотничьим ружьям

Пятый способ . Для облегчения снаряда, например до 24 шт. (вместо 28), можно поступить следующим образом. Положить под картечь дополнительный войлочный пыж высотой 6–7 мм и вырубить в нем центральное отверстие для расположения трех картечин, а остальные (21) расположить по 7 шт. в три ряда.

Для их снаряжения используют среднюю картечь диаметром от 5,5 до 6,5 мм по 5 штук в ряду в зависимости от калибра и по 3–4 ряда в снаряде. Поскольку требования к кучности здесь выше, применяют различные способы ее увеличить.

Первый способ . Укладка картечи столбиком с помощью различных приспособлений. Это значит, что картечины верхнего ряда располагаются не в промежутках картечин нижнего ряда, а одна над другой. Здесь могут быть применены спички ( рис. 50 ), полые полиэтиленовые и картонные вкладыши. Такая укладка может улучшить кучность боя до 20 %.

Рис. 50. Размещение картечи неполными рядами

Некоторые стрелки на полоску плотной бумаги по ширине, равной высоте снаряда, а по длине — длине окружности канала гильзы, наклеивают на расстоянии диаметра картечины отрезки спичек ( рис. 51 ); полоску вставляют в гильзу, между спичками укладывают картечины; при необходимости по осевой линии в центр уложенного снаряда также ставится часть палочки.

Рис. 51. Укладка картечи столбиком при помощи спичек

Другие охотники отливают из парафина специальные «рубашки» с гнездами для столбиков картечи или заливают им постепенно слоями весь снаряд, что опаснее, сложнее и не всегда эффективно.

Второй способ . Применение полиэтиленовых стаканчиков-концентраторов и пыжей-контейнеров с пересыпкой снаряда крахмалом. При этом в гильзу засыпается порох, укладываются картонный и войлочные пороховые пыжи, а на них устанавливается пластмассовый стаканчик; если применяется пыж-контейнер, то его устанавливают непосредственно на заряд. Затем в трубку стаканчика или контейнер укладывают первый ряд картечи, который засыпают крахмалом и уплотняют его навойником так, чтобы наполнитель перекрывал картечины на 2–3 мм. На уплотненный слой крахмала таким же образом размещаются остальные ряды снаряда, последний из них также перекрывается наполнителем и патрон закрепляется.

При использовании в патронах оберток, стаканчиков или контейнеров картечь согласуют не только по диаметру дульного сужения, но и учитывают двойную тол шину стенки применяемого концентратора.

Третий способ . Применение концентратора Ланкастера (его еще называют папковым «кольцом Элея») улучшает кучность боя в ружьях только с истинной цилиндрической сверловкой. Колечки должны совершенно свободно, почти проваливаясь, входить с дульной части в ствол (для металлических гильз этот способ неприемлем!). Наилучшие результаты получаются со средним или крупным дымным порохом. С бездымным порохом колечко работает значительно хуже. Для 12-го калибра «кольцо Элея» представляет собой обрезанную трубку бумажной гильзы 16-го калибра.

Для цилиндрических ружей 12-го калибра можно предложить такой вариант снаряжения: три ряда картечин диаметром 5,55-5,6 мм по 7 шт. (без средней в верхнем ряду) располагаются в «кольце Элея», а в нижний ряд (под кольцо) укладывается семь картечин диаметром 6–6,20 мм. Такой способ снаряжения увеличивает кучность боя до 65–70 %.

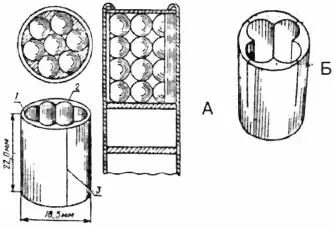

Четвертый способ . Применение кустарных контейнеров. Охотник Н. Казанский (г. Павловск, Ленинградской обл.) предлагает укладывать картечины столбиком в специальный пластмассовый контейнер, форма которого хорошо видна на рис. 52.А . Для ружья 12-го калибра с диаметром каналов стволов 18,5–18,6 мм Н. Казанский предлагает контейнер с толщиной стенок 1 мм. В такой контейнер укладывается 4 ряда картечи по 7 штук в ряд, всего 28 картечин; диаметр картечи — 5,5 мм; общий вес снаряда 27,3 г. Контейнер разрезной; предназначен для стрельбы из ружей с дульными сужениями 0,5 мм.

Аналогичный контейнер предлагает охотник Г. Лебедев (г. Воткинск, Удмуртия), но рассчитанный на такую картечь, которая в патроне укладывается не по 7, а по 4 в ряд ( рис. 52.Б ).

Рис. 52. Применение кустарных контейнеров для картечи

Берут согласованную картечь по 3 штуки в ряду и 3 полиэтиленовых обтюратора, развернутых «юбочкой» вверх. В каждый обтюратор, как в чашечку, укладывают три картечины в следующей последовательности: 1) в капсюлированную гильзу засыпают нужную навеску пороха, а затем досылают картонную прокладку толщиной 3 мм и осаленный войлочный пыж; 2) на него кладут первый обтюратор «юбочкой» вверх с тремя картечинами, которые затем заливают парафином на 1–2 мм выше слоя картечи; 3) пока парафин не застыл, на него аналогичным образом досылают второй полиэтиленовый обтюратор с картечинами и также заливают парафином; 4) очередной третий обтюратор с картечью уже не заливают парафином, а только завальцовывают закруткой. Этот способ требует уменьшенного заряда пороха в соответствии с весом снаряда, при этом вес парафина и обтюраторов тоже входит в вес снаряда. Для пороха «Сокол» — это примерно на 0,1–0,2 г.

В 1991 г. производственное объединение Электроприбор (г. Киев) приступило к выпуску полиэтиленовых контейнеров под картечь диаметром 8,05–8,25 мм. Укладка картечи — по три штуки в ряд столбиками. Снаряжение патрона при этом остается обычным: порох «Сокол» 2,1–2,2 г, картонная прокладка 3 мм, войлочные пыжи — один или два, вторая картонная прокладка толщиной 0,8–1 мм, контейнер с картечью, дробовой пыж. Гильза завальцовывается. Контейнер повышает кучность боя на 10–15 %.

Способ первый — связанная картечь . Снаряжают такие патроны следующим образом. Берут капроновую нить диаметром чуть больше обычной нитки № 10 и разрезают ее на кусочки по числу картечин в снаряде. При этом нет строгой необходимости согласовывать картечины с дульным сужением ствола. Пучок нитей связывают с одной стороны общим узлом, а с другой — на каждую нитку насаживают картечины. Для этого картечины нарезают на глубину примерно 2,5 мм, и в образовавшийся паз укладывают нить, а потом каждую картечину осторожно сжимают плоскогубцами. Лучше просверлить в картечинах отверстие, но это сложнее. Затем из фотопленки вырезают куски по высоте картечного снаряда, а по длине чуть больше половины окружности гильзы. В гильзу с пороховым зарядом досылают как обычно картонный пыж толщиной 3 мм, осаленный войлочный пыж, и, по необходимости, дополнительный войлочный пыж. На него кладут картонную прокладку толщиной 2–3 мм. После этого в гильзу вставляют симметрично два отрезка фотопленки. Затем аккуратно укладывают картечь так, чтобы узел и нити расположились сверху. На них помещают прокладку из прозрачной фотопленки со смытой эмульсией и завальцовывают закруткой. Такой патрон дает разброс картечин около 12 см при стрельбе на расстояние 50 м ( рис. 53.А ).
