НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

а) вывернуть установочный винт;

б) вывернуть ключом втулку 80 и вынуть ушко 78 , после чего вывернуть стопорный винт и свернуть втулку 79 ;

в) вывернуть из корпуса винт 76 (не полностью) и выбить заклепку 3 , предварительно сняв раззенковку;

г) вывернуть из винта 76 ушко (проушину) 74 ;

д) вывернуть из корпуса винт 76 .

3. Разобрать механизм грубого горизонтировапия:

а) вывернуть стопорный винт из крючка для цепи;

б) отвернуть крючок для цепи (в направлении к сошнику);

в) вывернуть патрубок с сошником из трубы правой ноги и снять механизм зажима ЗЖ ;

г) вынуть через внутреннее отверстие зажимной втулки 40 шарик Ш (в первом образце) или вывернуть стопорный винт 43 (во втором образце);

д) свернуть гайку конусную 41 с зажимной втулки 40 и вынуть разрезные вкладыши 42 ;

е) разобрать ручку 44 ; сняв палец и пружину 47 .

Сборка

1. Собрать механизм точного горизонтирования:

а) ввернуть винт 76 в корпус 77 со стороны широкого отверстия, предварительно просунув в корпус ненарезную часть винта; винт 76 ввертывать до тех пор, пока отверстие для заклепки не выйдет с другой стороны корпуса 77 ;

б) ввернуть ушко,(проушину) 74 в винт 76 ;

в) вставить заклепку 3 и раскернить ее;

г) на втулку 79 надеть втулку 80 ;

д) навернуть на ушко 78 втулку 79 и застопорить винтом;

е) ввернуть втулку 80 в корпус 77 и поставить винт.

2. Собрать механизм грубого горизонтирования (рис. 22):

а) собрать на зажимной втулке 40 ручку 44 , поставив палец 46 и пружину 47 ;

б) вставить в конусную гайку 41 разрезные вкладыши 42 ;

в) ввернуть зажимную втулку 40 в конусную гайку 41 так, чтобы разрезные вкладыши 42 встали без переноса;

г) вставить изнутри, через отверстие зажимной втулки, шарик Ш (в первом варианте) или ввернуть стопорный винт 4З (во втором варианте);

д) надеть весь собранный механизм установки на правую ногу двуноги;

е) надеть крючок на патрубок правого сошника;

ж) ввернуть в правую ногу двуноги правый сошник;

з) навернуть на резьбу крючок для цепи;

и) поставить стопорный винт и крючок.

3. Собрать механизм грубого и точного горизонтирования:

а) механизм точного горизонтирования вставить ушком (проушиной) 74 в проушину О зажима механизма грубой наводки;

б) вставить ось 71 и поставить штифт;

в) поставить ушко 78 в проушину кожуха подъемного механизма;

г) вставить ось 73 (рис. 19) и поставить штифт.

Инструмент для разборки и сборки (рис. 66): отвертка 14 ; пробойник 15 ; ручник; ключ.

Примечание. Механизм грубого горизонтирования разбирается только для замены и исправления частей в полковых мастерских.

Вертлюг состоит из корпуса вертлюга, амортизатора с обоймой и поворотного механизма.

Корпус вертлюга (рис. 25) представляет собой цельную фигурную деталь 66 , имеющую в верхней части два долевых цилиндрических отверстия а для штоков амортизатора, а в нижней части, по краям, две проушины б для винта поворотного механизма. В верхней части слева (если смотреть сзади) имеется выступ, в срезанной части которого сделано гнездо д (в виде ласточкина хвоста) для установки хвостовика прицела и, кроме того, долевое цилиндрическое отверстие е , в котором монтируется зажим для крепления прицела. Гнездо д и отверстие е имеют общую долевую щель ц для движения по ней ползупка зажима (крепления прицела), который состоит из пустотелого винта 67 (рис. 25б) с гайкой ползунка 91 и двуплечей ручки 68 с пружиной 69 . Гайка ползунка 91 навернута на винт 67 , а сам ползунок выходит в щель паза прицела. В свою очередь весь зажим для крепления прицела укреплен в долевом цилиндрическом отверстии е при помощи крышки 92 и стопорного винта 93 . Следовательно, при вращении маховика М винта 67 последний будет вращаться, а гайка с ползунком 91 будет иметь только поступательное движение. Хвостовик прицела (рис. 32) имеет такую же прорезь, как и профиль ползунка (с некоторым уклоном по отношению к щели). Клинообразный хвостовик прицела затягивается в своем гнезде ползунком, скользящим по прорези хвостовика. Таким образом, вставленный в гнездо-паз д хвостовик прицела при заходе в прорезь его ползунка будет затягиваться последним. Для окончательной затяжки прицела необходимо вытащить вперед двуплечую складную ручку 68 и, согнув ее в колене, вложить в прорезь маховика М для затягивания винта 67 , что обеспечит надежное крепление прицела. После этого ручку 68 вынуть из паза, снова выпрямить в колене и отпустить, благодаря чему она, под действием сжатой пружины, снова войдет внутрь винта 67 . Во время стрельбы, после каждых трех-четырех выстрелов, проверять при помощи ручки 68 и маховика М состояние поджима прицела в пазу. Если при этом будет обнаружено ослабление винта 67 , то последний нужно снова затянуть указанным выше способом. Несоблюдение этого указания повлечет за собой порчу прицела.

а

б

в

г

д

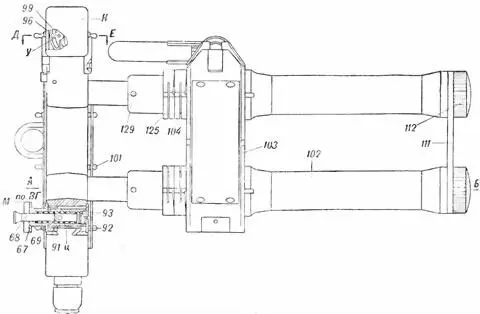

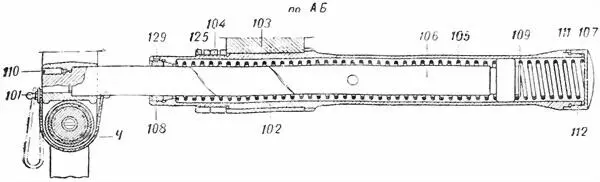

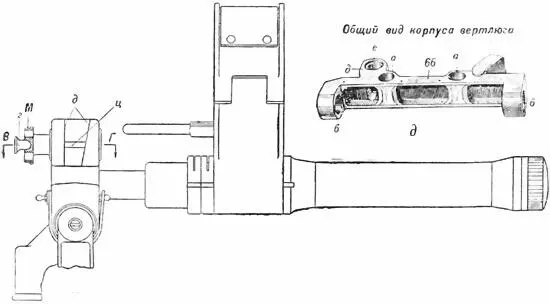

Рис. 25.Вертлюг с амортизатором:

а— вертлюг; б— уровень вертлюга и механизма крепления прицела; в— амортизатор; г— уровень вертлюга; д— амортизатор с обоймой и детали амортизатора (общий вид); 66— корпус вертлюга (3-21); 67— винт (3-46); 68— ручка (3-43); 69— пружина (3-45); 91— гайка ползунка (3-48); 92— крышка (3-49); 93— стопорный винт (3-77); 95— винт (3-34); 96— стопорный винт (3-38); 99— винт (З-ЗЗ); 101— кнопка (3-63); 102— цилиндр амортизатора (3–1); 103— обойма (сб. 3–1); 104— гайка (3-20); 105— пружина большая (3–4); 106— шток (3–5); 107— кольцо-прокладка (3-26); 108— втулка (3–2); 109— малая пружина (3-25); 110— стопорный винт (3-24); 111— соединительная планка (3-27); 112— крышка (3-28); 125— контргайка (3-20); 129— стопорный винт (3–3); М— маховик винта; У— уровень (сб. 3–7); К— кожух (колпак уровня) (сб. 3-14); Ч— чехол винта поворотного механизма (3-61); а— цилиндрические отверстия для закрепления штоков амортизатора; б— проушины для винта поворотного механизма; г— зажим; д— гнездо для установки прицела; е— отверстие для монтажа механизма крепления прицела; ц— щель для ползунка.
