83. Кучность боя признается нормальной, если все 4 пробоины (или 3) вмещаются в круг диаметром 15 см.

Если кучность расположения пробоин недостаточная, пулемет осматривается, проверяется его установка на площадке, после чего стрельба повторяется. При повторном неудовлетворительном результате стрельбы пулемет отправить в ремонтную мастерскую.

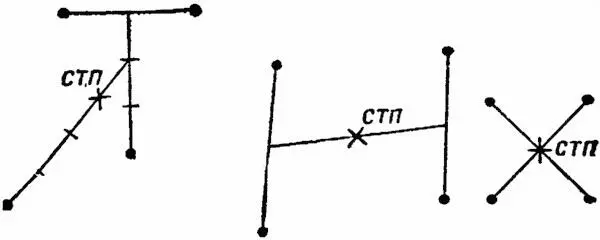

Рис. 43.Определение средней точки попадания по четырем пробоинам

Если кучность расположения пробоин нормальная, командир определяет среднюю точку попадания (СТП) и ее положение относительно контрольной (КТ).

Для определения средней точки попадания по четырем пробоинам (рис. 43) необходимо: соединить прямой линией две какие-либо пробоины и расстояние между ними разделить пополам; полученную точку соединить с третьей пробоиной и расстояние между ними разделить на три равные части; точку деления, ближайшую к двум первым пробоинам, соединить с четвертой пробоиной и расстояние между ними разделить на четыре равные части; точка, отстоящая на три деления от четвертой пробоины, и будет средней точкой попадания.

При симметричном расположении пробоин среднюю точку попадания можно определить одним из следующих способов (см. рис. 43): пробоины, расположенные рядом, соединить попарно; середины обеих прямых снова соединить и полученную линию разделить пополам; точка деления и будет средней точкой попадания; пробоины соединить крест-накрест прямыми линиями; точка пересечения линий и будет средней точкой попадания.

Средняя точка попадания по трем пробоинам определяется аналогично, как и по четырем пробоинам; точка, отстоящая на два деления от третьей пробоины, и будет средней точкой попадания.

При нормальном бое пулемета средняя точка попадания не должна выходить за пределы малого круга или отклоняться от контрольной точки в любом направлении не более чем на 5 см.

84. После проверки боя пулемета одиночными выстрелами производится проверка боя автоматическим огнем. Для этого наводчик наводит пулемет под нижний обрез черного прямоугольника, закрепляет механизмы и производит очередь в 10 выстрелов. По окончании стрельбы наводчик проверяет, не сбилась ли наводка.

Бой пулемета признается нормальным, если не менее восьми пробоин из десяти вмещаются в круг диаметром 20 см и если средняя точка попадания при этом отстоит от контрольной точки не далее чем на 5 см в любую сторону, т. е. не выходит за пределы малого круга.

Средняя точка попадания при проверке боя автоматическим огнем определяется следующим способом: из всех пробоин отбрасываются наиболее удаленные, но не более двух; сверху или снизу отсчитывается половина оставшихся пробоин и отделяется горизонтальной линией; таким же порядком отсчитывается половина пробоин справа или слева и отделяется вертикальной линией. Точка пересечения горизонтальной и вертикальной линий и является средней точкой попадания (рис. 44).

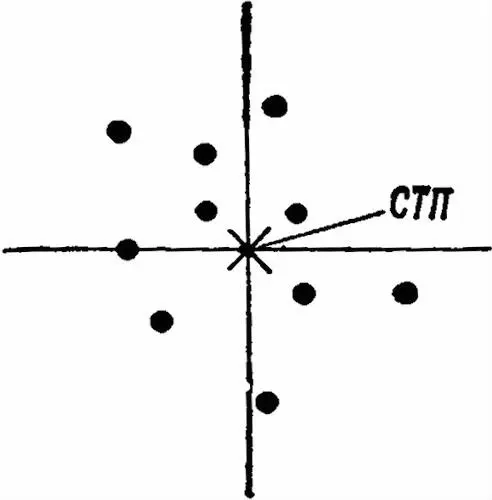

Рис. 44.Определение средней точки попадания по десяти пробоинам

Пулемет, бой которого при проверке одиночными выстрелами или автоматическим огнем окажется ненормальным, приводится к нормальному бою согласно ст. 85–86.

85. Если при стрельбе одиночными выстрелами средняя точка попадания отклонилась от контрольной по боковому направлению более чем на 5 см, то соответственно этому производится изменение положения мушки (мушка передвигается влево (вправо), если средняя точка попадания оказалась левее (правее) контрольной точки),

Изменение положения мушки по высоте при стрельбе одиночными выстрелами производится только при отклонении средней точки попадания от контрольной более чем на 15 см. Перемещение вершины мушки на 1 мм (или на один оборот) перемещает среднюю точку попадания при стрельбе на 100 м примерно на 12 см.

86. Если при автоматической стрельбе средняя точка попадания отклонилась от контрольной более чем на 5 см в любую сторону, то после проверки установки пулемета нужно изменить положение мушки: мушка передвигается в стороны, как и при проверке одиночными выстрелами (см. ст. 85); мушка ввинчивается, если средняя точка попадания оказалась ниже контрольной точки, и вывинчивается, если она выше контрольной точки. После этого стрельба повторяется.

Если пулемет не удается привести к нормальному бою автоматическим огнем, то он направляется в ремонтную мастерскую для осмотра и ремонта.

Когда пулемет будет приведен к нормальному бою, положение мушки замечается по делениям шкалы на переднем срезе ее предохранителя. Результат проверки боя пулемета заносится в формуляр.

87. Проверка боя запасных стволов производится по тем же правилам по окончании проверки боя основного ствола. Установленное при проверке боя запасных стволов положение мушки отмечается в формуляре.

88. При проверке боя и приведении пулемета СГМТ к нормальному бою соблюдать правила, указанные в ст. 77–81.

89. Проверка боя пулемета начинается с выверки его по контрольной мишени, выставляемой в 20 м от дульного среза пулемета перпендикулярно к каналу ствола и так, чтобы горизонтальная линия на мишени совпадала или была параллельно горизонтальной нити прицела.

По пулеметной шкале установить прицел 4 и с помощью поворотного и подъемного механизмов совместить центральный угольник' шкалы с центром круга (точкой прицеливания) «Прицел».

Вставить в ствол пулемета трубку холодной пристрелки (ТХП) и посмотреть, куда он направлен. Если перекрестие ТХП совпадает с центром круга «Пулемет», то пулемет считается выверенным. В противном же случае вращением втулок выверочного механизма кронштейна пулемет с помощью ТХП направляется в центр круга «Пулемет» на контрольной мишени. На этом выверка заканчивается и трубка холодной пристрелки убирается из ствола.

Примечания . 1. С целью уточнения правильности показаний трубки холодной пристрелки ее следует повернуть под разными углами к плоскости стрельбы и проверить положение перекрестия на мишени; оно при этом должно быть направлено в одну точку.

2. Направить ствол пулемета в центр круга «Пулемет» можно и без трубки холодной пристрелки. Для этого отделить от пулемета затыльник и затворную раму, а в патронник вставить гильзу с небольшим отверстием (1,5–2 мм) в центре дна. Наводчик, визируя через отверстие в гильзе и канал ствола, вращением втулок выверочного механизма кронштейна совмещает канал ствола пулемета с кругом «Пулемет».
