Министерство Обороны СССР - 12,7-мм пулеметы обр. 1938/46 г. и 1938 г. Наставление по стрелковому делу

242. Выверка зенитного прицела обр. 1941 г. делится на два этапа.

а) Первый этап.Придать линейке направление, параллельное оси канала ствола. Для этого установить дистанционную линейку в выверочное положение, т. е. отвинтить гайки опорного винта и опустить линейку до совмещения риски «В» на торце линейки с указателем на кронштейне. Наземный прицел и целик пулемета установить на 0. Затем навести пулемет в точку, удаленную на 1 000—1 500 м, и закрепить. После этого указатель каретки установить на деление линейки 5 и, регулируя задний визир по вертикали и по горизонтали, добиться того, чтобы нулевая линия зенитного прицела была направлена в точку наводки. Затем установить указатель каретки на деление линейки 18 и, регулируя линейку по вертикали и по горизонтали (не изменяя положения заднего визира), добиться того, чтобы и в этом положении нулевая линия зенитного прицела была направлена в точку наводки.

После этого проверить и убедиться, что при любом положении каретки нулевая прицельная линия зенитного прицела остается направленной в точку наводки.

б) Второй этап.Дистанционную линейку поставить в рабочее положение, т. е. отвинтить гайки опорного винта и поднять передний конец линейки до совмещения риски «Р» на торце линейки с указателем на кронштейне.

Указатель каретки установить против центра оси качания линейки, отмеченного стрелкой между делениями 12 и 13.

После этого опустить диоптр.

Необходимо добиваться того, чтобы и в таком положении нулевая линия прицеливания (при вертикально поставленном переднем визире) проходила через точку наводки.

На этом выверка прицела заканчивается.

243. При перевозке и переноске пулеметов, а также при хранении съемную часть прицела (на «ласточкином хвосте») отделить от пулемета и уложить в футляр.

Перед стрельбой отвес кольца вывести из держателя. Кольца установить горизонтально.

При стрельбе цель совмещать с тем кольцом, которое соответствует скорости самолета, или с воображаемой окружностью, проходящей в промежутке между кольцами. Например, если скорость самолета 430 км/час, то цель совмещать с промежутком между вторым и первым кольцами. При этом обязательно следить, чтобы видимое направление движения самолета проходило через центр втулки переднего визира.

При пикировании самолета на пулемет передний визир ставить перпендикулярно (отвес вводить в держатель) и стрельбу вести через втулку переднего визира.

При пикировании самолета в стороне от пулемета передний визир устанавливать перпендикулярно. Стрельбу вести с учетом раккурсов, сопроводительным огнем и огнем завесами, например: если фюзеляж виден укороченным вдвое, то и скорость самолета считать вдвое меньшей, в связи с чем и выбирать соответствующее кольцо.

244. Производство стрельбы из 12,7-мм пулемета слагается из выполнения следующих приемов:

— изготовка к стрельбе(установка пулемета на огневой позиции, расположение пулеметчиков за пулеметом, заряжание пулемета, установка прицела, наводка пулемета);

— ведение огня(производство самой стрельбы, изменение установки прицела и точки прицеливания в процессе стрельбы);

— прекращение стрельбы(временное или полное прекращение стрельбы, разряжание пулемета, подготовка пулемета к передвижению).

245. Приемы стрельбы выполнять быстро, ничем не отвлекаясь от наблюдения за целью и полем боя. Наводчик прерывает наблюдение только во время установки прицела.

246. В походе и в бою пулеметы, патроны к ним, принадлежность, запасные части перевозить на автомашинах, а зимой на специальные лыжных установках.

247. Пулемет после снятия его с автомашины передвигать на катках или на руках в разобранном виде.

248. Передвижение пулемета на каткахпроизводить с соблюдением всех мер маскировки. Для передвижения пулемета на катках (рис. 111) подается команда (примерно): «Пулемету передвинуться к разрушенному зданию, на катках — вперед».

По этой команде:

а) Первый номер — наводчик:

— опускает заднюю часть тела пулемета;

— закрепляет механизмы горизонтальной и вертикальной наводки;

— подхватывает правой рукой поручень и вместе со вторым номером поворачивает пулемет стрелой (ногами) вперед.

б) Второй номер — прицельный:

— берет коробку с патронами в правую руку;

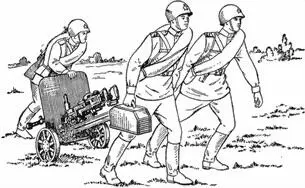

Рис. 111.Передвижение пулемета на катках

— подхватывает левой рукой левый поручень и вместе с наводчиком поворачивает пулемет.

По команде «Вперед»наводчик и второй номер начинают движение.

в) Третий номер — водитель или командир отделения— помогает передвигать пулемет, подталкивая его сзади за щит.

Сумку с принадлежностью переносит прицельный.

Если наводчик выдвинулся вперед для выбора огневой позиции, то пулемет на катках передвигают второй и третий номера.

249. Переноску пулемета на рукахв разобранном виде (рис. 112) производить в случае невозможности передвинуть пулемет на катках (на сильно пересеченной местности, в населенных пунктах, в горах) по команде (примерно): «Пулемету передвинуться к кустарнику за оврагом, отделить тело пулемета, за м ной — вперед».

По этой команде наводчик со вторым номером:

— отделяют щит и передают его третьему номеру;

— отделяют тело пулемета и поднимают его на руки (наводчик за рукоятку затыльника, второй номер за дульную часть).

Станок перевозится третьим номером на катках с помощью командира отделения (см. рис. 112).

Сборку пулемета производят наводчик и прицельный в укрытии вблизи огневой позиции.

На позицию пулемет выдвигать в собранном виде с соблюдением всех мер маскировки, применяясь к местности.

Рис. 112.Переноска пулемета в разобранном виде

250. Для стрельбы пулемет устанавливать на универсальный станок, допускающий возможность вести огонь по наземным целям (приостановке станка на катки), по воздушным целям (при установке станка на ноги).

251. Выбор и подготовку огневой позиции производить по возможности заблаговременно.
