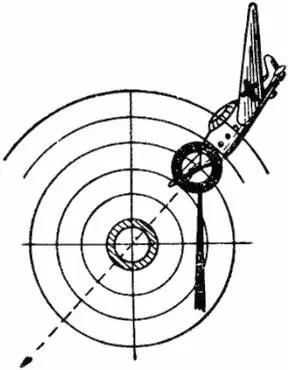

Рис. 126.Выбор точки визирования при ведении огня завесами. Самолет идет к курсовому параметру. Кольцевой визир поставлен горизонтально

326. Стрельбу по пикирующему самолету про. изводить без перерывов, по первым признакам начала пикирования.

327. Стрельбу по самолету, пикирующему на объект, удаленный от огневой позиции пулемета, производить так же, как и по горизонтально летящему самолету, с учетом раккурса цели и увеличения скорости при пикировании. В этом случае скорость самолета, учитываемую на прицеле, следует увеличить примерно на ¼ (рис. 127).

Рис. 127.Наводка по самолету, пикирующему на соседнюю точку, с прицелами обр. 1938 г. и 1941 г., при раккурсе самолета ½ и скорости 400–450 км/час

Рис. 128.Наводка по самолету, пикирующему на пулемет. Кольцевой визир поставлен перпендикулярно

328. По самолетам, пикирующим на огневые позиции пулеметов, наводчик открывает огонь с момента подачи команд стреляющим или самостоятельно. Прицеливание производить в головную часть самолета через втулку кольцевого визира (рис. 128).

329. По штурмовикам, неожиданно появляющимся из-за облаков, наземных закрытий, со стороны солнца и т. д. на дальностях 500 м и менее, наводчик открывает огонь по команде или самостоятельно и ведет стрельбу непрерывным огнем. При этом наводчик, не пользуясь кольцевым визиром, изменяет направление ствола пулемета в зависимости от результатов личного наблюдения за трассами пуль, добиваясь совмещения трасс с целью.

330. Стрельбу по компактным группам парашютистов производить, как правило, взводом, на дальностях не свыше 1000 м. По отдельным парашютистам стрельбу вести отдельными пулеметами на дальностях не свыше 500 м. Огонь вести короткими очередями.

331. Заградительный огонь— способ стрельбы, при котором на предполагаемом курсе движения цели подразделение зенитных пулеметов ставит заградительный огонь в наклонной или вертикальной плоскости. Он ведется по ненаблюдаемым целям (ночью, когда цель не освещается прожектором, и днем при сплошной низкой облачности).

332. Заградительный огонь вести по азимуту, скомандованному командиром взвода. Угол возвышения независимо от условий движения цели (на огневую позицию пулеметов или облически относительно ее) назначается равным 30°, если высота цели меньше 500 м, и 60°, если высота цели от 500 до 1600 м.

333. При движении цели на огневую позицию пулеметного взвода ставить заградительный огонь с рассеиванием по боковому направлению, а при движении цели облически — с рассеиванием в вертикальной плоскости. В каждом случае производить пять коротких очередей. Если по окончании постановки заградительного огня выявится, что огонь был открыт преждевременно и цель еще не прошла обстреливаемый рубеж, то заградительный огонь повторить с теми же или с уточненными установками.

334. Если самолет прошел обстреливаемый рубеж и в пределах досягаемости огня пулеметов нет других целей, идущих на объект, — ставить заградительный огонь по той же цели при движении ее от огневой позиции, если скорость самолета меньше 350 км/час.

335. Подготовку стрельбы по наблюдаемым целям начинать с момента обнаружения цели. Она заключается:

— в определении скорости, угла места цели, раккурса и дальности до цели;

— в установке на прицеле кольцевого визира (соответственно углу места цели и дальности);

— в выборе на кольцевом визире точки визирования.

336. Скорость движения цели определять по типу самолета, а также на основании предшествующих наблюдений. Командовать номер кольца прицела (действительного или воображаемого) соответственно следующей таблице.

337. Угол места цели определять на глаз. Если угол места цели менее 20°, то у прицелов обр. 1938 г. и 1941 г. кольцевой визир устанавливать перпендикулярно дистанционной линейке. При углах места цели, равных 20° и больших, кольцевой визир устанавливать горизонтально (по отвесу). В последнем случае номер кольца назначать без учета раккурса.

338. При невозможности вести стрельбу с горизонтальной установкой кольцевого визира (нет времени на перестановку кольцевого визира, расчет состоит менее чем из трех номеров) стрельбу вести при перпендикулярно поставленном визире с учетом раккурса и независимо от величины угла места цели.

339. При стрельбе с учетом раккурса (рис. 129) (кольцевой визир установлен перпендикулярно дистанционной линейке) командовать номер кольца, отвечающий скорости цели, уменьшенной в 4, в 2 и 4/3 раза соответственно раккурсу 1/4, 2/4 и 3/4. При раккурсе 4/4 командовать кольцо, отвечающее измеренной скорости цели, без изменения.

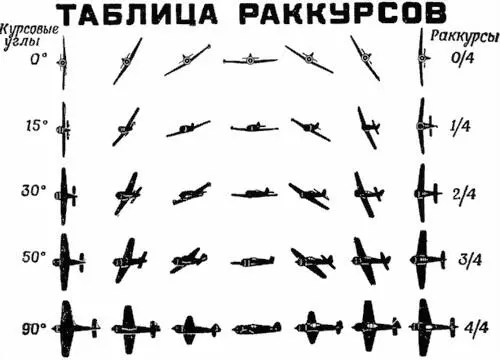

Рис. 129.Раккурсы самолета, проходящего по фронту

Номер кольца командовать кратным половине (например, 4; 3½, 3; 2½ и т. д.), всегда с округлением в большую сторону.

340. При стрельбе завесами командовать два номера колец: для прицела обр. 1941 г. — номер кольца, отвечающий скорости, на 125 км/час большей и на 125 км/час меньшей той скорости, которая была определена для прицела обр. 1938 г. — номера колец, отвечающие скоростям, на 100 км/час меньшим определенной скорости.

При стрельбе по раккурсам номера колец назначать с учетом ракурса цели.

341. Раккурс цели определять на глаз или при помощи раккурсомера-дальномера по видимой длине фюзеляжа самолета.

При горизонтальном движении цели прямо на огневую позицию пулеметов или от нее (при курсовых углах 0° или 180° или близких к ним) курсовой угол в наклонной плоскости равен углу места цели. В этом случае раккурс определять по углу места цели.
