Министерство Обороны СССР - Руководство по 30-мм автоматическому гранатомету на станке (АГС-17)

Командир отделения и подносчик действуют так же, как и по команде «К бою».

97. По команде «Заряжай»:

— помощник наводчикаоткрывает приемник; вынимает из коробки начало ленты и устанавливает первое (пустое) звено над входным окном ствольной коробки так, чтобы хвостовик следующего звена с выстрелом лежал на клиньях съемника; закрывает крышку коробки и приемник;

— наводчикза рукоятку перезаряжания отводит затвор назад до отказа и резко отпускает рукоятку; если не предстоит немедленное открытие огня, ставит гранатомет на предохранитель.

98. При изготовке к стрельбе с закрытой огневой позиции после установки гранатометов необходимо навести основной (обычно правофланговый) гранатомет в основном (указанном) направлении; построить параллельный веер, то есть придать в горизонтальной плоскости стволу другого гранатомета направление, параллельное стволу основного гранатомета; определить наименьшие прицелы, то есть установки прицела, соответствующие наименьшей дальности стрельбы, при которых гранаты не будут задевать за гребень укрытия, находящегося впереди огневой позиции. При стрельбе навесной траекторией наименьшие прицелы не определяются, однако надо следить, чтобы удаление огневой позиции от укрытия было в два раза и более больше высоты укрытия. Например, при высоте укрытия 5 м удаление огневой позиции должно быть не менее 10 м.

99. Основное направление стрельбы указывается по местным предметам (ориентирам), видимым с огневой позиции. Если местный предмет не виден с огневой позиции, основное направление провешивается. Для этого выходят на место, с которого видны ориентир (местный предмет) и основной гранатомет, и выставляют веху примерно в створе ориентир — основной гранатомет. Затем отходят назад и выставляют вторую веху в створе ориентир — первая веха. После этого командир отделения командует: «Такой-то основной, основному 30–00, наводить в дальнюю веху». Наводчик при установке угломера 30–00 наводит гранатомет в дальнюю веху и, если ближняя веха окажется в створе с дальней, докладывает: «Готово». Если ближняя веха не окажется в створе, то наводчик отмечается по ближней вехе, то есть вращением барабанчика угломера (не изменяя наводки гранатомета) наводит угольник (штрих) сетки прицела в ближнюю веху и при полученном угломере (после отмечания по ближней вехе) наводит гранатомет в дальнюю веху; выполнив паводку, докладывает: «Готово, угломер такой-то».

В случае невозможности применить указанный способ основное направление гранатомету может быть придано на глаз, по компасу или по углу между основным направлением и видимым в прицел местным предметом.

Для придания основного направления на глаз необходимо в указанном направлении выставить веху, установить угломер 30–00 и навести в нее гранатомет.

Для придания основного направления по компасу необходимо, находясь вблизи гранатомета, ориентировать компас и направить его визир в указанный местный предмет (основное направление). Расположившись за гранатометом и сориентировав компас, выставить в направлении полученной визирной линии (в створе с гранатометом) веху и с установкой. угломера 30–00 навести в нее гранатомет.

Для придания основного направления по углу между основным направлением и местным предметом (рис. 47) необходимо измерить между ними угол, вычесть этот угол из 30–00, если местный предмет правее основного направления, или прибавить его к 30–00, если местный предмет левее основного направления. Полученный результат командовать как угломер и навести гранатомет в местный предмет.

Командир отделения, проверив направление основного гранатомета, командует, например: «Основному, отметиться по отдельному дереву, что слева спереди». Удобнее отмечаться по точке наводки слева впереди.

Наводчик основного гранатомета, не сбивая направления гранатомета, отмечается прицелом по указанной точке наводки и докладывает: «Отметка 00–00».

Командир отделения записывает отметку в бланк записи стрельбы (приложение 8).

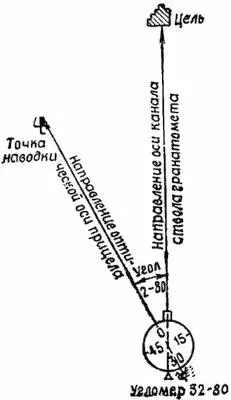

Рис. 47.Предание гранатомету основного направления (наводка в цель) по углу между основным направлением и видимым в прицел местным предметом

100. Построение параллельного веера отделения может быть произведено одним из следующих способов: по основному гранатомету или по точке наводки, расположенной на фланге огневой позиции на удалении не ближе 5 км.

Для построения параллельного веера по основному гранатомету командир отделения командует: «Веер». Каждый помощник наводчика выставляет над вертикальной осью прицела веху (ночью — фонарь). Наводчик основного гранатомета отмечается по вехе другого гранатомета (рис. 48) и докладывает, например: «По второму — сорок четыре пятьдесят». После этого устанавливает первоначальный угломер. Командир отделения, приняв отметку основного гранатомета, изменяет ее на 30–00 и командует, например: «Второму, угломер четырнадцать пятьдесят, наводить в основной». Наводчик второго гранатомета устанавливает скомандованный угломер, наводит свой гранатомет в веху (фонарь) основного гранатомета, после чего отмечается по ранее указанной точке наводки и докладывает командиру отделения отметку по точке наводки. Вехи убираются по окончании наводки (отметки) по ним.

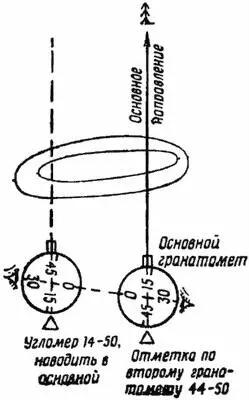

Рис. 48.Построение параллельного веера по основному гранатомету

Для построения параллельного веера по удаленной точке наводки, расположенной на фланге огневой позиции, командир отделения после наводки гранатомета в указанном направлении подает команду основному гранатомету отметиться по удаленной точке наводки и полученную отметку командует как угломер для другого гранатомета.

101. Для определения наименьших прицелов командир отделения определяет расстояние до гребня укрытия (например, 100 м до кустарника), прибавляет к нему 200 м (на рассеивание гранат), переводит полученный результат (300 м) по таблице стрельбы в деления прицела (0-41) и записывает данный прицел. После этого командует: «Первому, прицел 0, наводить в верхний срез кустарника впереди».

По этой команде наводчик гранатомета устанавливает прицел на 0 и с помощью механизмов наводки наводит верхний угольник сетки прицела в наивысшую точку укрытия; вращая барабанчик прицела, выводит пузырек продольного уровня на середину, при этом пузырек поперечного уровня также должен быть на середине; читает установку прицела, например 0-76, и докладывает ее командиру отделения.
