Настоящее Руководство разработано Главным управлением боевой подготовки Сухопутных войск.
Введено в действие приказом Главнокомандующего Сухопутными войсками от 13 апреля 1973 года № 025.
Руководство по 30-мм автоматическому гранатомету на станке (АГС-17) - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
| Дальность, м | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|
| Метры | ||||||||||
| 50 | 0 | -0,7 | -2,3 | |||||||
| 100 | 0,4 | 0 | -1,2 | -3,3 | ||||||
| 150 | 0,8 | 0,8 | 0 | -1,6 | -4,1 | |||||
| 200 | 1,2 | 1,6 | 1,2 | 0 | -2,1 | -5,1 | ||||
| 250 | 1,6 | 2,4 | 2,5 | 1,7 | 0 | -2,6 | -6,1 | |||
| 300 | 2,0 | 3,3 | 3,7 | 3,4 | 2,1 | 0 | -3,1 | -7,2 | ||
| 350 | 2,5 | 4,2 | 5,1 | 5,2 | 4,3 | 2,7 | 0 | -3,6 | -8,3 | |
| 400 | 3,0 | 5,1 | 6,5 | 7,0 | 6,6 | 5,4 | 3,2 | 0 | -4,2 | -9,5 |
| 450 | 3,4 | 6,0 | 7,9 | 8,9 | 9,0 | 8,2 | 6,5 | 3,7 | 0 | -4,8 |
| 500 | 3,9 | 7,0 | 9,3 | 11 | 11 | 11 | 9,8 | 7,6 | 4,3 | 0 |
СРЕДНИЙ РАСХОД БОЕПРИПАСОВ (в штуках) НА ПОРАЖЕНИЕ ОДИНОЧНЫХ И ГРУППОВЫХ ЦЕЛЕЙ (ПОСЛЕ ПРИСТРЕЛКИ)
| Дальность, м | Одиночная цель | Групповая цель на площади | ||||
|---|---|---|---|---|---|---|
| подавить | уничтожить | 30×50 м | 100×50 м | |||
| подавить | уничтожить | подавить | уничтожить | |||
| 400 | 4 | 6 | 29/- | 91/- | 97/- | 308/- |
| 600 | 6 | 9 | 33/- | 109/- | 114/- | 362/- |
| 800 | 8 | 12 | 42/- | 133/- | 139/- | 438/- |
| 1000 | 10 | 16 | 54/30 | 170/94 | 176/70 | 557/220 |
| 1200 | 12 | 19 | 60/34 | 191/107 | 194/81 | 612/258 |
| 1400 | 13 | 21 | 60/36 | 192/114 | 190/92 | 600/290 |
| 1600 | 15 | 24 | 57/45 | 184/142 | 175/116 | 553/368 |
Примечания : 1. При расчете среднего расхода боеприпасов принята следующая вероятность поражения цели: для подавления — 50 %, для уничтожения — 80 %; одиночная цель представляет собой пулемет (гранатомет) с расчетом на фронте 4 м, групповая цель включает по 50 % бегущих и грудных фигур.
2. В числителе указан расход боеприпасов при стрельбе настильной траекторией, в знаменателе — при стрельбе навесной траекторией.
ПЕРЕМЕЩЕНИЕ ЦЕЛИ, ДВИЖУЩЕЙСЯ ПОД УГЛОМ 90° К ПЛОСКОСТИ СТРЕЛЬБЫ ИЗ ГРАНАТОМЕТА, ЗА ВРЕМЯ ПОЛЕТА ГРАНАТЫ
| Прицел | Дальность | Боковое упреждение (в тысячных) при скорости движения цели (км/ч) | ||||||
|---|---|---|---|---|---|---|---|---|
| тыс. | м | 5 | 10 | 15 | 20 | 30 | 40 | 50 |
| 9 | 100 | - | - | - | - | - | 54 | 68 |
| 25 | 200 | - | - | - | 29 | 43 | 58 | 72 |
| 41 | 300 | - | - | 23 | 30 | 45 | 61 | 76 |
| 58 | 400 | - | 16 | 24 | 32 | 47 | 63 | 79 |
| 76 | 500 | - | 16 | 25 | 33 | 49 | 65 | 82 |
| 96 | 600 | - | 17 | 25 | 34 | 50 | 67 | 84 |
| 116 | 700 | 9 | 17 | 26 | 34 | 52 | 69 | 86 |
| 139 | 800 | 9 | 18 | 26 | 35 | 53 | 71 | 88 |
| 164 | 900 | 9 | 18 | 27 | 36 | 55 | 73 | 91 |
| 191 | 1000 | 9 | 19 | 28 | 37 | 56 | 75 | 93 |
| 221 | 1100 | 10 | 19 | 29 | 38 | 58 | 77 | 96 |
| 254 | 1200 | 10 | 20 | 30 | 40 | 60 | 79 | 99 |
| 292 | 1300 | 10 | 21 | 31 | 41 | 62 | 82 | 103 |
| 335 | 1400 | 11 | 22 | 32 | 43 | 65 | 86 | 108 |
| 386 | 1500 | 12 | 23 | 34 | 46 | 69 | 92 | 115 |
| 453 | 1600 | 12 | 25 | 37 | 50 | 74 | 99 | 124 |
| 557 | 1700 | 14 | 28 | 42 | 56 | 83 | 111 | 139 |
| 667 | 1730 | 15 | 31 | 46 | 61 | 92 | 132 | 153 |
| 768 | 1700 | 17 | 34 | 51 | 68 | 103 | 137 | 171 |
| 879 | 1600 | 20 | 40 | 60 | 80 | 119 | 159 | 199 |
| 949 | 1500 | 22 | 44 | 65 | 89 | 133 | 178 | 222 |
| 1005 | 1400 | 25 | 49 | 74 | 98 | 148 | 197 | 246 |
| 1052 | 1300 | 27 | 54 | 81 | 108 | 162 | 216 | 270 |
| 1094 | 1200 | 30 | 59 | 89 | 119 | 178 | 238 | 297 |
| 1131 | 1100 | 33 | 65 | 98 | 130 | 196 | 261 | 326 |
| 1167 | 1000 | 36 | 72 | 107 | 143 | 215 | 286 | 358 |
Примечание . При движении цели под острым углом к плоскости стрельбы упреждение брать в два раза меньше табличного.
ОКОПЫ ДЛЯ ГРАНАТОМЕТА (Рис. 56, 57)
Окоп состоит из площадки для установки гранатомета, ровика для размещения расчета, ниши для боеприпасов и бруствера. К окопу предусмотрено примыкание хода сообщения.
Путем перестановки гранатомета с одной площадки на другую можно расширить сектор стрельбы до 100–120°. Принятое заглубление (90 см) обеспечивает стрельбу из гранатомета из положения стоя. Форма и размеры окопа позволяют размещать гранатомет в собранном виде на дне окопа.
При устройстве окопов в слабых грунтах необходимо предусмотреть одежду крутостей площадок для установки гранатомета из жердей диаметром 5–7 см.
Объем работ и расход материалов на устройство око. пов с одной и двумя площадками приведены в следующей таблице.
| Наименование | Окоп с одной площадкой | Окоп с двумя площадками | ||
|---|---|---|---|---|
| 6ез одежды крутостей | с одеждой крутостей | 6ез одежды крутостей | с одеждой крутостей | |
| Объем вынутого грунта, м³ | 5 | 5 | 11 | 11,3 |
| В том числе из резерва, м³ | 2,7 | 2,4 | 1,4 | 1 |
| Потребность: | ||||
| в трудозатратах, чел. — час. | 6,8 | 8 | 14,5 | 17,5 |
| в жердях диаметром 5-7см, м | 8 | 45 | 16 | 90 |
| в проволоке диаметром 3–4 мм, кг | – | 2 | – | 4 |
а
б

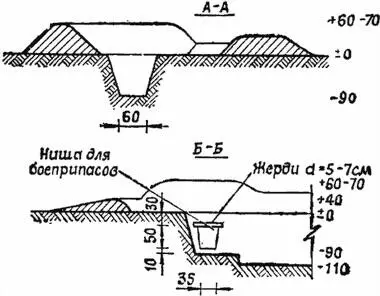

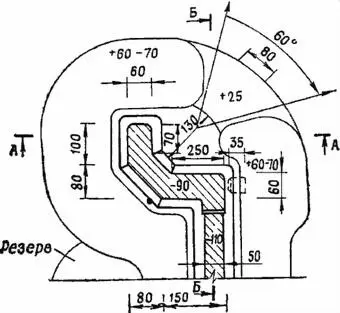

Рис. 56.Окоп с одной площадкой:
а — план окопа; б — разрез окопа

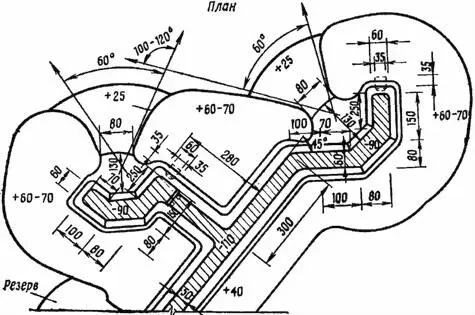

Рис. 57.Окоп с двумя площадками
БЛАНК ЗАПИСИ СТРЕЛЬБЫ КОМАНДИРА ОТДЕЛЕНИЯ
__________(должность, звание, фамилия, имя и отчество)
__________(место огневой позиции)
Отметка по точкам наводки: основной…, запасной…, ночной…
Наименьшие прицелы: (Пример записи)
| № команды | Команда | Наблюдение | ||||
|---|---|---|---|---|---|---|
| Цель, порядок ведения огня | Дальность стрельбы, м | Прицел | Угломер (направление) | Гранатометы | ||
| 2 | 1 | |||||
| 1 | По пулемету, первому, короткой — огонь | 1000 | 1-91 | 30-00 | – | п20 |
| 2 | Огонь | – | – | -0-20 | – | п5 - |
| 3 | Огонь | 1100 | 2-21 | – | – | п5 + + |
| 4 | Отделению, одной короткой, 10 секунд очередь — огонь | 1050 | 2-06 | -0-05 | п10 + + | + + |
| 5 | Второму, правее 0-10, отделению, короткой — огонь | 1025 | 1-98 | – | п5 + + | ц + – |
| 6 | Стой, записать цель первая | 1025 | 1-98 | 29-80 |
Подпись _____(звание, фамилия)
