Всевобуч - Пулемет, бомбомет, миномет и ручные гранаты. Их описание и обращение с ними

Тяжелые гранаты имеют гораздо больше взрывчатого вещества и благодаря этому тяжелее. Их опытный человек может бросить самое большее шагов на 20. Эти гранаты употребляются для бросания из — за закрытий (например из окопчика) и служат для разрушения проволочных заграждений или окопов противника.

Образцов легких гранат гораздо больше, потому что их чаще применяют в деле (при каждой атаке) и устроены они очень различно.

В последнюю войну у нас в армии бросали гранаты и русских образцов и иностранных, а потому надо уметь обращаться как с теми, так и с другими.

В общих чертах все гранаты устроены одинаково. Внутри корпуса (чугунного или жестяного) находится заряд, который воспламеняется особым капсюлем (детонатором). От воспламенения этого заряда граната и рвется на части. Разница в устройстве заключается только в форме гранаты и в способах воспламенения детонатора, — одни зажигаются перед бросанием (как спичка), другие разбиваются ударником после бросания при падении. Сейчас мы подробно познакомимся с теми гранатами, которые чаще всего встречаются. Описывать их устройство я не буду, так как оно видно на рисунках, а только расскажу, как с ними надо обращаться.

Весит снаряженная граната около 1½ фунтов. Привозят ее в войска, так же, как и все другие снаряды, снаряженной. Запалы (детонаторы) укупорены отдельно.

Так как гранаты 1914 г. готовились наспех и легко портятся от плохой укупорки, то прежде чем заряжать их (вставлять запал), надо осмотреть исправна ли граната, а для этого:

А

Б

В

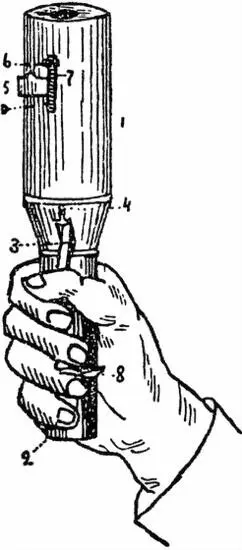

Рис. 13.Ручная граната образца 1914 г.

А. Граната перед метанием.

1. Корпус. — 2. Рукоятка. — 3. Пружинная вилка. — 4. Ударник с пуговкой. — 5. Задвижка. — 6. Курок. — 7. Боевая пружина. — 8. Кольцо.

Б. Дно гранаты.

9 и 10. Отверстия для вставления запала. — 11. Задвижка.

В. Запал.

12. Капсюль. — 13. Горючая масса. — 14. Капсюль-детонатор (взрыватель).

1) Стащить с рукоятки (2) кольцо (8) и попробовать, работает ли пружина под пружинной вилкой (3). Если она не работает (не поднимается), надо вставить новую пружину, которая лежит тут же в коробке.

2) Не нажимая на вилку — отодвинуть в сторону задвижку (5); далее надо взяться за курок (6) и оттащить его к рукоятке (сжать боевую пружину (7); тогда конец ударника с пуговкой (4) будет виден и, нажав теперь на пружинную вилку, мы захватим эту пуговку в вилку. Когда ударник выведен, надо попробовать его спустить, а для этого освободить пружинную вилку. Если боевая пружина работает хорошо, то ударник с вилкой полетит вперед и курок упрется в верхний конец прореза (как на рисунке), если этого не произойдет — значит граната не годится для метания.

3) Осмотреть, чистые ли отверстия для запала (9 и 10) на дне гранаты (Б) и если загрязнены, чем-нибудь их прочистить.

Осмотрев таким образом гранату, приступаем к ее заряжанию.

Для этого:

1) Как при осмотре, взводим ударник и зажимаем его пуговку вилкой.

2) Одеваем кольцо на рукоятку.

3) Задвигаем предохранительную задвижку (5) так, чтобы в случае, если кольцо снимется, она удерживала курок.

4) Только после этого отодвигаем задвижку на дне (11) и вставляем запал в отверстие (длинным концом в середину), после чего запираем его задвижкой (11). Теперь у нас граната готова к бросанию. Перед тем, как ее бросить, надо, не снимая кольца, слегка нажать на пружинную вилку и отодвинуть до конца предохранительную задвижку. Затем гранату берут в правую руку и обхватывают рукоятку пальцами так, чтобы кольцо пришлось между средним и безымянным пальцами (как на рисунке), и размахнувшись бросают ее в намеченное место. Не надо думать о том, как снимется кольцо. Оно само собою останется в руке. Брошенная граната секунды через 4 взорвется, потому что при бросании, когда снялось кольцо и пружинная вилка освободилась, она перестала держать ударник и он бойком разбил капсюль запала. (12), откуда огонь через горючую массу (13) и капсюль-детонатор проник внутрь гранаты. Так как гранаты при перевозке сильно смазаны, перед бросанием надо как следует обтереть ручку, чтобы она не скользила в руке. Если граната почему-нибудь зашипит в руке, не надо теряться, а постараться как можно дальше отбросить ее от себя. После того, как граната брошена, лучше лечь или спрятаться, например, за дерево, чтобы осколок своей же гранаты тебя не поранил. Последние два правила надо соблюдать со всеми гранатами.

Эту гранату, как и три следующих, проверять не приходится и только надо знать как ее зарядить (вставить запал) и как бросать, чтобы она не разорвалась.

Вес гранаты такой же, как и русской, около 1½ фунтов. Делается она двух образцов — круглая (рис 14) или овальная. Разницы в обращении с ними нет никакой и все, что относится к круглой, также относится и к овальной.

Чтобы зарядить гранату, берут запал, вставляют его в отверстие на крышке и обвивают проволокой (находящейся на гранате), чтобы он не мешал. Затем, взяв гранату в правую руку левой осторожно срывают ленту (8). Когда лента сорвана мы увидим на конце запала терочный состав (7) (то же, что у спички головка). Теперь остается воспламенить запал и бросить гранату. Воспламеняется граната так. К левой руке привязывается дощечка, покрытая составом (как спичечный коробок); граната берется в правую руку и терочным составом чиркается (как спичка) об эту дощечку (если дощечки нет, можно пользоваться спичечной коробкой) и граната бросается.

Рис. 14.Ручная граната системы Лемона (английская). Разрез.

1. Корпус. — 2. Крышка. — 3. Заряд. — 4. Капсюль-детонатор. — 5. Бикфордов шнур. — 6. Головка запала. — 7. Терочный состав. — 8. Лента. — 9. Проволока для прикрепления запала.

Огонь, как и в русской гранате, через запал передается внутрь и секунды через 4–5 после зажигания граната рвется, поэтому не надо тратить времени, а как только граната зажжена, бросать ее в цель.

Эта граната по моему самая лучшая из всех, с которыми приходилось иметь дело. Она, даже совсем снаряженная, совершенно безопасна для переноски и при метании ее почти невозможны несчастные случаи. Осматривать, исправна ли граната, не приходится, и нужно только уметь ее зарядить. Для этого на дне гранаты отвинчивается крышка и в открывшееся под ней отверстие вставляется запал, после чего крышка опять завинчивается.
