Расходный запас боеприпасов выкладывают на площадках около минометов или в специальных нишах.

Погребки и ниши должны быть оборудованы так, чтобы находящиеся в них боеприпасы были защищены от воздействия ударной волны при ядерном взрыве, от попадания пуль и осколков снарядов (мин). Боеприпасы, находящиеся в нишах и на открытых площадках около минометов, должны быть укрыты подручными материалами, от дождя, снега, песка, пыли и от солнечных лучей.

Хранить боеприпасы в укрытиях для людей категорически запрещается.

Мины сортируются:

— по индексу или по назначению (осколочная, дымовая);

— по маркировке, указывающей завод, партию и год снаряжения;

— по знакам массы.

Основные метательные заряды сортируются по маркировке на этикетке, наклеенной сверху заряда. Пакеты метательного заряда сортируются по маркировке на упаковке. Пакеты метательного заряда, имеющие различную маркировку, могут быть использованы только в исключительных случаях для стрельбы по групповым целям, наиболее удаленным от своих войск.

Рассортированные боеприпасы распределяются по минометам (взводам) так, чтобы для выполнения каждой огневой задачи у минометов были боеприпасы с одними и теми же маркировкой и знаками массы.

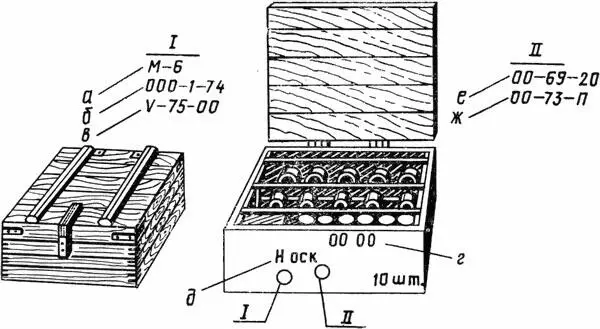

Рис. 20.Ящик для боеприпасов:

а — марка взрывателя; б — марка завода-изготовителя взрывателей, номер партии, год изготовления; в — месяц снаряжения, год снаряжения, марка завода, снаряжающего мины окончательно; г — обозначение миномета; д — знак массы; е — номер завода, год изготовления, номер партии; ж — номер завода, год снаряжения выстрелов пороховым зарядом, марка завода

Авиадесантирование выстрелов проводится на штатных средствах в диапазоне скоростей и высот, определенных инструкциями для экипажей самолетов.

Все выстрелы после авнадесантирования, где они подвергались ударам и большим перегрузкам, подлежат незамедлительному наружному осмотру в целях определения их технического состояния.

Выстрелы, прошедшие авиадесантирование с последующим транспортированием их на огневые позиции автомобильным и другим видом транспорта, пригодны к боевому применению, если у них не появились недопустимые дефекты, стрельба с которыми запрещена.

Выстрелы, на которых появились недопустимые дефекты, а также выстрелы, попавшие после десантирования в воду, к стрельбе не допускать.

Для переноски миномета применяются следующие вьюки: вьюк для трубы, вьюк для лафета-двуноги и вьюк для опорной плиты.

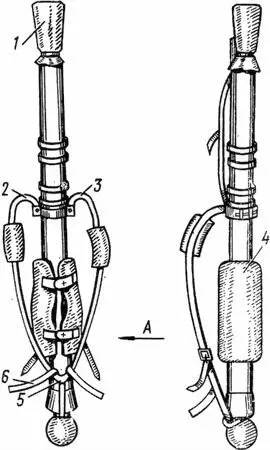

Рис. 21.Вьюк трубы:

1 — чехол для трубы 2Б14-1.09.8 Сп; 2 — хомут 2Б14-1.09.2 Сп; 3 — плечевой ремень 2Б14-1.09.3 Сп; 4 — подушка на трубу 2Б14-1.09.4 Сп; 5 — ремень казенника 2Б14-1.09.5 Сп; 6 — завязка 2Б14-1.09.30

Когда части миномета и лотки завьючены на переносные вьюки, вьюки именуются соответственно: вьюк трубы, вьюк двуноги, вьюк плиты и вьюк для переноски лотков.

Вьюк трубы (рис. 21) состоит из двух плечевых ремней 3 с подушками и завязками 6 , ремня 5 казенника, металлического хомута 2 и подушки 4 на трубу. В комплект вьюка входит чехол 1 для трубы.

Вьюк двуноги (рис. 22) состоит из рубашки 5 , набитой щетиной-шпаркой или конским волосом, двух плечевых подушек 1 с ремнями, напряжников 2, 3, 6 и двух ремней 4, 7 , предназначенных для прикрепления вьюка к лафету-двуноге.

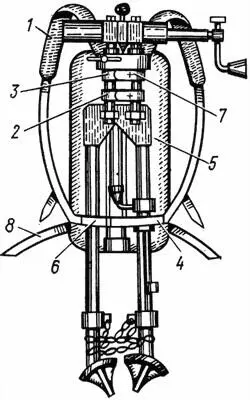

Рис. 22.Вьюк двуноги:

1 — плечевая подушка 2Б14-1.10.1 Сп; 2 — напряжник П-1К-25×500 ГОСТ 18176-79; 3 — напряжник 2Б14-1.11.1 Сп; 4 — ремень 2Б14-1.11.3; 5 — рубашка 2Б14-1.11.4; 6 — напряжник П-1К-25×800 ГОСТ 18176-79; 7 — ремень 2Б14-1.11.5; 8 — завязка 2Б14-1.10.11

Вьюк плиты (рис. 23) состоит из подушки 3 , двух плечевых подушек 1 с ремнями, двух ремней 2 и двух ремней штрипок 4 для крепления вьюка к плите, ремни-штрипки служат также для застегивания плечевых ремней.

В комплекте каждого миномета имеется сумки и лотки для переноски мин.

Сумка (рис. 24) состоит из полотна 4 сумки с четырьмя карманами под мины, двух ремней 2 с плечевыми подушками 1 , двух петель 3 , позволяющих застегнуть сумку.

Вьюк для переноски лотков (рис. 25) состоит из войлочной подушки, обтянутой рубашкой 3 , двух плечевых ремней 2 с подушками и плечевыми рамками, двух основных ремней 1 с нашивными пряжками для крепления лотков, двух ремней 4 с пряжками для застегивания плечевых ремней. У рубашки 3 снизу имеется петля, с помощью которой вьюк, надетый на плечи подносчика, может быть пристегнут к поясному ремню.

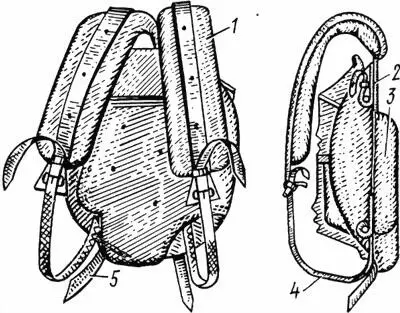

Рис. 23.Вьюк плиты:

1 — плечевая подушка 2Б14-1.10.1 Сп; 2 — ремень 2Б14-1.10.2; 3 — подушка 2Б14-1.10.3; 4 — ремень-штрипка 2К-25×800 ГОСТ 18176-79; 5 — завязка 2Б14-1.10.11

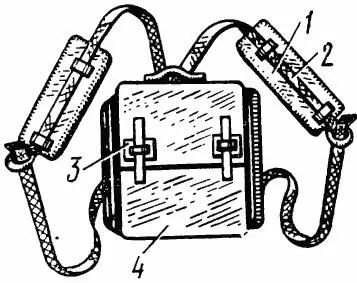

Рис. 24.Сумка:

1 — плечевая подушка 2Б14.75.3 Сп; 2 — ремень 3Т-35×530 ГОСТ 18176-79; 3 — петля 2Б14.75.5 Сп; 4 — полотно сумки 2Б14.75.3

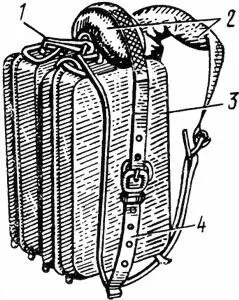

Рис. 25.Вьюк для переноски лотков:

1 — основной ремень 10.20.000; 2 — плечевые ремни 10.10.000; 3 — рубашка 10.00.001; 4 — ремень 10.40.000

Продолжительность службы миномета и безотказность действия всех его механизмов зависят от умелого обращения при эксплуатации, от ухода за ним, а также тщательной подготовки к стрельбе и маршу.

Подготовка миномета к стрельбе слагается из осмотра, проверки комплектности, расконсервации, проверки на функционирование. Осмотр миномета производится в целях своевременного выявления и устранения неисправностей, а также предотвращения повреждений и последствий неправильного ухода за материальной частью миномета и обращения с ней.

Во время стрельбы необходимо следить за работой миномета и своевременно устранять все замеченные неисправности.

Прежде чем приступить к работе, расчет обязан изучить настоящие Техническое описание и Инструкцию по эксплуатации и знать устройство миномета, взаимодействие его частей, возможных неисправности, уметь устранять их, а также изучить требования по мерам безопасности.
