Министерство Обороны СССР - 82-мм миномет 2Б14-1. Техническое описание и инструкция по эксплуатации

Водило 5 выполнено в виде коленчатого валика, с одного конца которого имеется направление под установку в казеннике, переходящее в уступ, на котором выполнена стрелка, с другого — две лыски; подпружинное водило 5 этим концом входит в паз бойка 4 , фиксируя его в определенном положении относительно плитки 3 . Стрелка на водиле 5 предназначена для визуального определения положения бойка 4 (боевое — С , утопленное — Р ). Средняя часть водила 5 имеет форму эксцентрика, который, будучи заведенным в окно бойка 4 , взаимодействует с последним, поднимая или опуская его относительно плитки 3 .

Механизм работает в режиме «жесткого накола» при установке водила в положение С .

При осечной ситуации перед разряжанием миномета необходимо утопить боек 4 в плитку 3 , для чего достаточно нажать с помощью отвертки, вставленною в шлиц, на водило 5 , выведя таким образом стопорящий конец водила из паза бойка 4 , и повернуть водило 5 на 180° в любую сторону в положение Р , боек опустится вниз — контакт между капсюлем осечной мины и бойком отсутствует.

После извлечения осечной мины из канала трубы взвод бойка осуществляется поворотом водила 5 на 180° в любую сторону в положение С . При разборке механизма достаточно нажать с помощью отвертки на водило и повернуть его в положение Д .

Опорная плита (рис. 4) предназначена для передачи на грунт силы отдачи миномета при выстреле и обеспечения устойчивого положения.

Опорная плита пре оставляет собой штампосварную конструкцию и содержит основной лист 4 сферической формы и подпятник 11 , к которым приварены три сошника 3 коробчатой формы, уголки 2, 6, 10 и ребра 5, 7, 8 , обеспечивающие сцепление плиты с грунтом.

Все сошники и ребра расположены радиально и приварены к подпятнику в целях укрепления центра плиты. Подпятник 11 имеет шаровое гнездо для соединения трубы миномета с плитой. Такая конструкция опорной плиты обеспечивает круговой обстрел из миномета.

Рис. 4.Опорная плита:

1 — рукоятка 2Б14.02.2 Сп; 2 — правый уголок 2Б14.02.9; 3 — сошник 2Б14.02.7, 4 — основной лист 2Б14.02.1; 5 — малое ребро 2Б14.02.5; 6 — уголок 2Б14.02.11; 7 — большое ребро 2Б14.02.4, 8 — большое ребро 2Б14.02.3; 9 — малое ребро 2Б14.02.6, 10 — левый уголок 2Б14.02.8, 11 — подпятник 2Б14.02.12; 12 — скоба 2Б14.02.3 Сп; А — отверстия

Три отверстия А — технологические.

Рукоятка 1 служит для переноски плиты. К основному листу 4 приварены скобы 12 , необходимые для закрепления плиты на вьюке.

Лафет-двунога (рис. 5) служит опорой для трубы миномета в боевом положении и обеспечивает придание ей углов вертикального и горизонтального наведения. На лафете-двуноге размещены механизмы наведения: подъемный, поворотный, механизм горизонтирования и кронштейн для крепления изделия МПМ-44М. Механизмы наведения выполнены закрытыми.

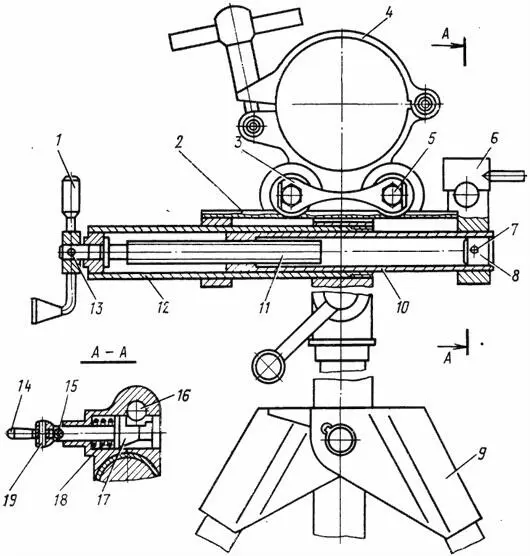

Рис. 5.Лафет-двунога:

1 — рукоятка 2Б14-1.03.27 Сп; 2 — вертлюг 2Б14-1.03.3 Сп; 3 — шайба 2Б14.03.12; 4 — хомут с амортизаторами 2Б14-1.03.2 Сп; 5 — болт 2Б14.03.13; 6 — кронштейн 2Б14-1.03.320; 7 — штифт 4×30 ОСТ 3-2234-80; 8 — заглушка 2Б14-1.03.310; 9 — двунога 2Б14-1.03.1 Сп; 10 — труба 2Б14-1.03.26 Сп; 11 — горизонтальный винт 2Б14-1.03.2; 12 — наружная труба 2Б14-1.03.5 Сп; 13 — штифт 4×20 ОСТ 3-2234-80, 14 — рукоятка 7061–0003 ГОСТ 3055-69; 15 — штифт 4×20 ОСТ 3-2234-80; 16 — ось прицела, 17 — шток 2Б14.03.10; 18 — пружина 2Б14.03.11; 19 — штифт 4×16 ОСТ 3-2234-80

Основные сборочные единицы лафета-двуноги: двунога 9 , вертлюг 2 , рукоятка 1 , наружная труба 12 , хомут 4 с амортизаторами и труба 10 .

Двунога (рис. 6) состоит из левой и правой трубчатых стоек 6 и 3 , имеющих в верхней части фигурные вилки, соединенные шарнирно с помощью винтов 21 , ввинчиваемых в цапфу кожуха подъемного механизма. Между щеками вилок установлены шайбы 22 во избежание износа поверхностей щек; плотное прилегание щек обеспечивается затяжкой винтов 21 , предохраняемых от самоотвинчивания шплинтами 20 . Внизу стойки 6 и 3 двуноги имеют тарели 2 для опоры на грунт и перья 1 сошников для сцепления с грунтом. Дополнительно в целях обеспечения устойчивости двуноги на сыпучих (насыпных) грунтах в тарелях предусмотрены отверстия Г под костыли, забиваемые в грунт. На левой стойке 6 двуноги с помощью штыря 14 , шайбы 13 и шплинта 16 закреплен корпус механизма 7 горизонтирования. В походном положении механизм горизонтирования устанавливается вдоль левой стойки двуноги и прикрепляется к ней защелкой 8 , в боевом положении механизм 7 горизонтирования соединен с кожухом подъемного механизма заведением наконечника 17 в гнездо В с фиксацией в нем штырем 12 .

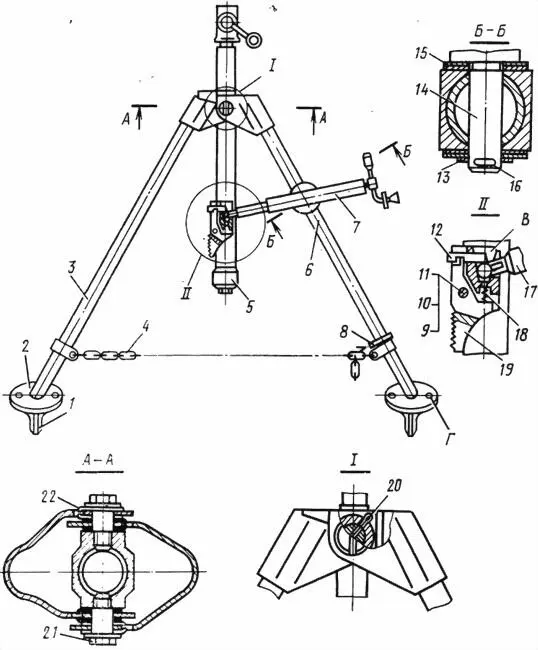

Рис. 6.Двунога:

1 — перо сошника 2Б14.03.100; 2 — тарель 2Б14.03.101; 3 — правая стойка 2Б14-1.03.14 Сп; 4 — цепь 3 352-58.015; 5 — подъемный механизм 2Б14-1.03.8 Сп; 6 — левая стойка 2Б14.1.03.13 Сп; 7 — механизм горизонтирования 2Б14-1.03.15 Сп; 8 — защелка 2Б14-1.03.95; 9 — шплинт 1,6×10 ГОСТ 397-79; 10 — шайба 6 ГОСТ 10450-78; 11 — ось 6×20 ГОСТ 9650-60; 12 — штырь 2Б14-1.03.24; 13 — шайба 12 ГОСТ 11371-78; 14 — штырь 2Б14-1.03.122; 15 — шайба 2Б14-1.03.26; 16 — шплинт 3,2×16 ГОСТ 397-79; 17 — наконечник 2Б14-1.03.107; 18 — пружина 2Б14-1.03.25; 19 — рычаг 2Б14-1.03.23; 20 — шплинт 3,2×32 ГОСТ 397-79; 21 — винт 2Б14-1.03.162; 22 — шайба 2Б14.03.212; В — гнездо; Г — отверстие

Для обеспечения совмещения сферы наконечника 17 механизма устанавливаются шайбы 15 .

Вертлюг 2 (рис. 5) служит для соединения поворотного и подъемного механизмов, к нему крепятся штоки амортизаторов, на нем устанавливается изделие МПМ-44М.

Поворотный механизм собран в корпусе, состоящем из наружной трубы 12 и трубы 10 . Наружная труба одним концом вставлена в правую проушину вертлюга 2 , другим резьбовым — ввинчена в корпус подъемного механизма.

Труба 10 с остановленной в ней заглушкой 8 закреплена с помощью штифта 7 в левой опоре вертлюга и имеет возможность перемещаться вместе с вертлюгом влево или вправо в зависимости от направления вращения рукоятки 1 , жестко связанной с горизонтальным винтом 11 . Вертлюг 2 , перемещаясь, заставляет, в свою очередь, двигаться хомут 4 с амортизаторами и трубу; таким образом осуществляется горизонтальная наводка миномета.
