Министерство Обороны СССР - 82-мм миномет 2Б14-1. Техническое описание и инструкция по эксплуатации

Чистка труб производится в такой последовательности:

— очистить наружную поверхность трубы от пыли и грязи ветошью, а при сильном загрязнении обмыть водой и вытереть насухо;

— отделить от трубы предохранитель, вычистить его, насухо протереть и смазать тонким слоем смазки ГОИ-54п;

— очистить канал трубы от смазки и грязи, для чего, отвинтив казенник, прогнать через канал банник с намотанной на него ветошью, пропитанной в бензине-растворителе;

— навинтить казенник и влить в канал трубы с дульной части раствор РЧС (Нефрас-С 50/170, бензин-растворитель), ввести в канал трубы щетку банника. Протирать канал по участкам короткими размахами банником вперед и назад (участки длиной около 1 м), делая 15–20 движений, последовательно передвигая банник к казеннику и меняя раствор не менее двух-трех раз.

По окончании промывки канала трубы необходимо:

— свинтить казенник и удалить из канала остатки жидкости;

— протереть насухо канал чистой ветошью, намотанной на щетку банника так, чтобы образовался конус; намотанную ветошь закрепить ниткой или тесьмой;

— осмотреть канал трубы; при обнаружении на отдельных участках нагара продолжить чистку этих участков. На контрольной белой ветоши не должно быть темных полос, следов смазки, ржавчины, порохового нагара, надрывов, указывающих на наличие в канале грубы задирин и заусенцев;

— смазать канал слоем смазки ГОИ-54п;

— резьбовую поверхность казенной части трубы смазать смазкой ВНИИ НП-232.

Чистка и смазывание казенника

Перед свинчиванием казенника с трубой производится чистка и смазывание корпуса казенника и деталей СПМ.

Для удаления порохового нагара, старой смазки, грязи все резьбовые поверхности, кольцевые канавки, водило, пружину, плитку, боек смазать смазкой НТ 5/5—3 и после размягчения нагара тщательно протереть насухо смазанные места ветошью.

Внимание! Запрещаетсясоскабливать нагар и следы с поверхностей металлическими предметами.

После чистки смазать посадочные и неокрашенные поверхности деталей смазкой ВНИИ НП-232 и произвести сборку казенника. Смазать шаровую пяту казенника смазкой Г'ОИ-54п.

Чистка и смазывание лафета-двуноги, опорной плиты

Наружную поверхность лафета-двуноги, опорной плиты очистить от пыли, грязи и старой смазки чистой ветошью и насухо протереть. При сильном загрязнении наружной поверхности грязь с лафета-двуноги удалить палочками, плиту обмыть водой, углубления очистить ветошью, намотанной на заостренные концы палочек.

Для чистки и смазывания механизмы наведения, хомут с амортизаторами не разбирать. Разборку их в процессе чистки и смазывания производить только при неисправном действии, тугом ходе механизмов или при обнаружении ржавчины во внутренних частях механизмов.

После чистки смазать все механизмы, трущиеся и неокрашенные поверхности, а также поверхности, с которых стерлась краска; шаровую поверхность подпятника плиты смазать смазкой ГОИ 54п.

Чистка и смазывание изделия МПМ-44М

После работы изделие МПМ-44М тщательно протереть чистой, мягкой ветошью, стекла протирать кругообразными движениями чистым и мягким материалом без следов нагара и смазки.

После чистки на изделии поставить нулевые установки и уложить изделие в ящик.

Разбирать изделие запрещается. Не допускаются резкие сотрясения, падения изделия и удары по нему.

Все поверхности инструмента и принадлежностей очистить от пыли и грязи. Металлические части смазать. Промокшие чехлы и вьюки просушить.

Перечень смазок, применяемых в миномете, указан в табл 9.

Для консервации и упаковки миномета разобрать его на составные части: трубу, лафет-двуногу, опорную плиту, предохранитель и изделие МПМ-44М.

Перед консервацией сборочные единицы вычистить и смазать в соответствии с подразд. 7.9 и табл. 9 настоящей Инструкции по эксплуатации.

После смазки обернуть парафинированной бумагой БП-6 ГОСТ 9569-79 и обвязать шпагатом ГОСТ 17308-71 смазанные поверхности сборочных единиц, на трубу надеть дульный чехол, обернуть в пергаментную бумагу ГОСТ 2995-73 детали ЗИП, уложить составные части миномета в ящик. В законсервированном виде минометы хранятся в штатной укупорке.

Расконсервация деталей и узлов миномета производится в следующем порядке:

— снять смазку с наружных поверхностей деталей и сборочных единиц ветошью, пропитанной в бензине-растворителе;

— свинтить казенник с трубы;

— произвести чистку казенника и канала трубы в соответствии с подразд. 7.9 настоящей Инструкции по эксплуатации.

Предусмотрены два вида хранения: кратковременное продолжительностью до одного года; длительное продолжительностью более одного года.

При казарменном расположении миномет хранить в закрытом сухом помещении в разобранном на составные части виде (с пристегнутыми вьюками в пирамидах или на стеллажах, которые должны возвышаться над полом не менее чем на 15–20 см) или в собранном виде. В парках и лагерных условиях миномет хранить в собранном виде, вьюки — в закрытых помещениях.

При кратковременном хранении в полевых условиях на дульную часть надеть чехол, снять изделие МПМ-44М и уложить в ящик.

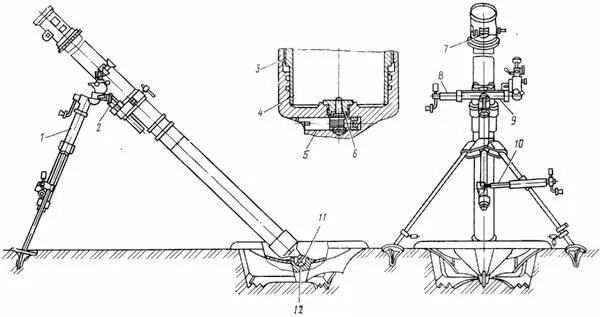

Рис. 27.Места смазывания миномета (см. табл. 9)

Таблица 9

Оптические приборы хранить в штатных футлярах на стеллажах.
