Различают водомёты с подводным, полуподводным и атмосферным выбросом струи. Водомётный движитель состоит из трёх основных частей: водозаборника, через который вода поступает к рабочему колесу из внешнего потока; рабочего колеса; ускоряющего поток жидкости через движитель, сопла, формирующего реактивную струю требуемой формы и скорости. Конструктивное исполнение водомётных движителей зависит от типа судна и скорости его движения. Водомётные движители устанавливаются на речных судах с небольшими скоростями движения и малой осадкой, плавающих в условиях мелководного и засорённого фарватера, а также на глиссирующих судах, судах на подводных крыльях и судах на воздушной подушке скегового типа. Водозаборники водомётов делятся на водозаборники с водоприёмным отверстием, плоскость которого примерно совпадает с направлением движения судна (статические водозаборники), и водозаборники, плоскость приёмного отверстия которых перпендикулярна направлению движения (полнонапорные). Водомётные движители со статическим водозаборником применяют на судах на подводных крыльях, работающих в речных условиях, где нет волнения, а также на глиссирующих и водоизмещающих судах. Полнонапорные водозаборники применяют на речных и мореходных судах на подводных крыльях. Для предохранения движителя от поломок вследствие засасывания плавающих предметов приёмное отверстие защищается решёткой. В качестве рабочих колёс водомётов используются осевые насосы или гребные винты (иногда – центробежные насосы). Сопло водомётного движителя формирует струю водомёта. Площадь поперечного сечения на срезе сопла, как правило, меньше, чем на входе в него. В районе сопла напорный трубопровод водомёта снабжается специальными рулями, поворотными насадками или иными устройствами, обеспечивающими изменение направления струи воды и управление судном (включая задний ход) без реверсирования главного двигателя.

Коэффициент полезного действия водомётного движителя невысок и на водоизмещающих речных судах составляет 0.35—0.43. Установка водомётов на таких судах является вынужденной мерой, т. к. на малых глубинах применить более эффективные движители (гребные винты, гребные колёса, крыльчатые движители) невозможно по конструктивным причинам. На скоростных судах водомёты могут оказаться более эффективными, чем гребные винты, т. к. при больших скоростях движения из-за кавитации на лопастях гребных винтов кпд винтового движителя падает, а поверхность лопастей разрушается.

ВОДОНАГРЕВÁТЕЛЬ, теплообменный аппарат для нагревания воды паром, горячей водой (или газами) с помощью нагретых тел и т. д. Используется для обеспечения населения горячей водой в домах, не имеющих централизованного горячего водоснабжения. Различают водонагреватели с поверхностным нагревом (тепло передаётся воде при соприкосновении её с поверхностью нагретых элементов) и с контактным нагревом (тепло передаётся воде горячим паром или газом). Используются электрические и газовые водонагреватели. Из электрических водонагревателей наиболее удобны для использования в домашних условиях непроточные (ёмкостные) нагреватели для нагревания и сохранения горячей воды в течение длительного времени. Они представляют собой теплоизолированный металлический бак с размещённым в нём электронагревательным элементом и устройство для автоматического регулирования температуры воды. Устанавливают водонагреватель в кухне или в ванной комнате. Выпускаются ёмкостью от 10 до 150 л. Газовые водонагреватели используют для отопления жилых помещений площадью 60—100 мІ и для горячего водоснабжения кухонь и ванных комнат. Бывают проточные и ёмкостные. В проточных вода нагревается, протекая по тонким трубочкам, укреплённым над газовой горелкой. Такие газовые водонагреватели оснащаются автоматической блокировкой горелки: в них при негорящем запальнике или отсутствии протока воды газ в горелку не подаётся. В ёмкостных водонагревателях вода заливается в теплоизолированный бак, где она постепенно нагревается до заданной температуры газовой горелкой.

ВОДООЧИСТИ́ТЕЛЬНЫЕ ФИ́ЛЬТРЫбытовые, устройства очистки от вредных примесей водопроводной воды, предназначенной для питья и приготовления пищи. Существуют накопительные и проточные водоочистительные фильтры. Очистку воды в них осуществляют сменные фильтрующие элементы. Накопительные фильтры предназначены для приготовления порции очищенной воды в ёмкости – специальном кувшине. Проточные фильтры обеспечивают постоянный поток очищенной воды. Они устанавливаются непосредственно на водопроводном кране или на подводящих воду трубах. Для экономии фильтрующих элементов проточные фильтры часто снабжают переключателем: при одном положении переключателя вода проходит через фильтрующий элемент и становится пригодной для питья и приготовления пищи, при другом положении переключателя вода проходит мимо фильтрующего элемента и остаётся неочищенной, используется в хозяйственных целях. В зависимости от степени загрязнения водопроводной воды и производительности фильтра фильтрующий элемент необходимо периодически менять.

ВОДОПОДЪЁМНАЯ МАШИ́НА (водоподъёмник), устройство для безнапорного перемещения жидкости (гл. обр. воды). Простейшие водоподъёмные машины – журавль и ворот для подъёма воды из колодца. Непрерывная подача воды осуществляется водоподъёмными машинами: архимедовым винтом, водоподъёмным колесом, норией. Архимедов винт– вал с винтовой поверхностью, установленный в наклонной трубе, нижний конец которой погружён в воду. При вращении (напр., от ветряного или другого двигателя) винтовая поверхность вала перемещает воду по трубе на высоте до 4 м. Водоподъёмное колесо– колесо диаметром 2–6 м со свободно подвешенными черпаками, которые при вращении колеса зачерпывают воду и опорожняются (опрокидываясь) над лотком. Иногда вместо черпаков используют жёстко укреплённые лопасти. Нория– бесконечная цепь с укреплёнными на ней черпаками. Высота подъёма – до 60 м.

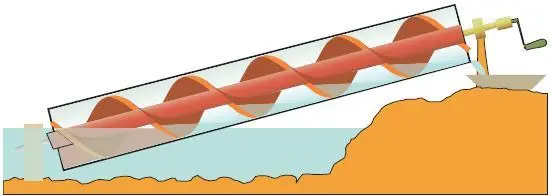

Архимедов винт

ВОДОСНАБЖÉНИЕ,совокупность мероприятий по обеспечению водой населения, промышленных предприятий, транспорта и т. д. Наиболее крупные промышленные потребители воды – предприятия металлургии, химической промышленности и теплоэлектростанции. Комплекс инженерных сооружений, осуществляющий задачи водоснабжения, т. е. получение воды из природных источников, её очистку, транспортирование и подачу потребителям, называется водопроводом. Водопровод подразделяется на коммунальный и производственный (промышленный и сельскохозяйственный). Источники воды могут быть подземные (артезианские и карстовые воды, родники) и поверхностные (реки, озёра и т. д.); используют также и дождевую воду (в Австралии, напр., она покрывает бóльшую часть потребностей населения в питьевой воде).
